Способ получения искусственной кожи

Способ получения искусственной кожи

Иллюстрации

Показать все

Реферат

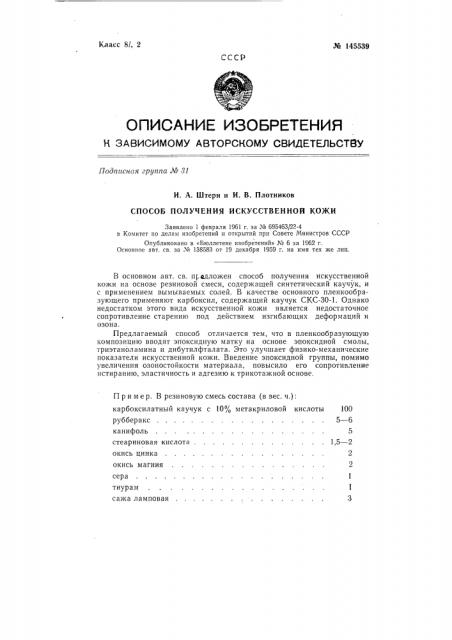

Класс 8l, 2

145539

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 31

И. А. Штерн и И. В. Плотников

СПОСОБ ПОЛУЧЕНИЯ ИСКУССТВЕННОЙ КОЖИ

Заявлено 1 февраля 1961 r. за № 695463/23-4 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 6 за 1962 г.

Основное авт. св. за № 138583 от 19 декабря 1959 г. на имя тех же лиц.

Пример. В резиновую смесь состава (в вес. ч.): карбоксилатный каучук с 10% метакриловой кислоты рубберакс канифоль

100

5 вЂ

1,5 — 2 стеариновая кислота окись цинка окись магния сера тиурам сажа ламповая

В основном авт. св. предложен способ получения искусственной кожи на основе резиновой смеси, содержащей синтетический каучук, и с применением вымываемых солей. B качестве основного пленкообразующего применяют карбоксил, содержащий каучук СКС-30-1. Однако недостатком этого вида искусственной кожи является недостаточное сопротивление старению под действием изгибающих деформаций и озона.

Предлагаемый способ отличается тем, что в пленкообразующую композицию вводят эпоксидную матку на основе эпоксидной смолы, триэтаноламина и дибутилфталата. Это улучшает физико-механические показатели искусственной кожи. Введение эпоксидной группы, помимо увеличения озоностойкости материала, повысило его сопротивление истиранию, эластичность и адгезию к трикотажной основе.

¹ 145539 вводят на вальцах в количестве 7о, от веса карбоксилатного каучука маточную эпоксидную группу, состоящую из:

Полученну1о смесь растворяют в бутилацетате и в полученный клей добавляют 100 †1 вес. ч. хлористого калия с размером частиц 50—

100 мк. Полученную массу наносят на трикотажную основу, сушат и вулканизуют. После вулканизации выщелачивают из материала в горячей воде хлористый калий и сушат.

Полученная искусственная кожа обладает следующими эксплуатационными и гигиеническими показателями. износоустойчивость:

a) без старения б) после старения истираемость г/квт. «ас . паропроницаемость мг/смвчас: стандартным способом с температурным перепадом . воздухопроницаемость смз/с,насек.

Предмет изобретения

Способ получения искусственной кожи на основе карбоксилатного каучука по авт. св. ¹ 138583, отличающийся тем, что, с целью улучшения физико-механических показателей искусственной кожи, в пленкообразующую композицию вводят эпоксидную матку на основе эпоксидной смолы, триэтаноламина и дибутилфталата.

Составитель В. К. Нинин

Техред А. А. Кудрявицкая Корректор Н. А. Косаковская

Редактор H. И. Мосин

Формат б м. 70)(10У,/.в Объем 0,18 изд. л.

Ти аж 500 Цена 4 KOII.

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, M. Черкасский r:ñð., д. 2/б, Подп. к печ. 5/11 — 6i2 r

Зак. 652/18

Типография, пр. Сапунова, 2. смолы ЭД-6 . триэтоноламина дибутилфталата

100 вес. ч.

10 — 15 вес. ч.

15 — 17 вес. ч.

1,9 млн. циклов;

1,4 млн. циклов;

17 — 20

3,2-4,6;

6,5 — 8,0;

0,20 — 0,23
