Устройство для градуировки и калибровки гидроакустических преобразователей

Устройство для градуировки и калибровки гидроакустических преобразователей

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению , а именно к устройствам, предназначенным для калибровки и градуировки гидроакустических преобразователей и акустических трактов. Цель изобретения - повьппение точности градуировки и калибровки и упрощение конструкции устройства. Высокочастотный излучатель 10 устанавливается на другой стороне разделительной мембраны 12 низкочастотного излучателя 9, являющейся одновременно крепежньм основанием и звукопрозрачной мембраной для высокочастотного излучателя 10. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU,„, 1455393 А1 (51)4 Н 04 R 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3791692/24-10 (22) 15.09.84 (46) 30. 01. 89. Бюл В 4 (71) Специальное конструкторское бюро "Виброприбор" (72) Г.И.Сидоров (53) 534.32 (088.8) (56) Бак-бассейн. Паспорт . 5Ф2.778.002 ПС. СКБ "Виброприбор", Таганрог. (54) УСТРОЙСТВО ДЛЯ ГРАДУИРОВКИ И

КАЛИБРОВКИ ГИДРОАКУСТИЧЕСКИХ ПРЕОБРА ЗОВАТЕЛЕЙ (57) Изобретение относится к приборостроению, а именно к устройствам, предназначенным для калибровки и градуировки гидроакустических преобразователей и акустических трактов. Цель изобретения — повьппение точности градуировки и калибровки и упрощение конструкции устройства. Высокочастотный излучатель 10 устанавливается на другой стороне разделительной мембраны t2 низкочастотного излучателя 9, являющейся одновременно крепежным основанием и звукопрозрачной мембраной для высокочастотного излучателя 10. 1 ил.

1455393 гидрофонов и чувствительности гидрофона 14.

Формула из обретения

Составитель А.Жуков

Техред И.Ходанич: Корректор Л,Пилипенко

Pедактор М.Циткина

Заказ 7459/57 Тираж 627 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГИП СССР

113035, Москва, Ж-35, Раушская наб., д. 4,15

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, Изобретение относител к приборо,:строению, а именно к устройствам,, предназначенным для калибровки и ,градуировки гидроакустических преобразователей и в целом акустических трактов в составе измерительной аппаратуры.

Целью изобретения является повышение точн6сти градуировки и калибров10 ки и упрощение конструкции устройства.

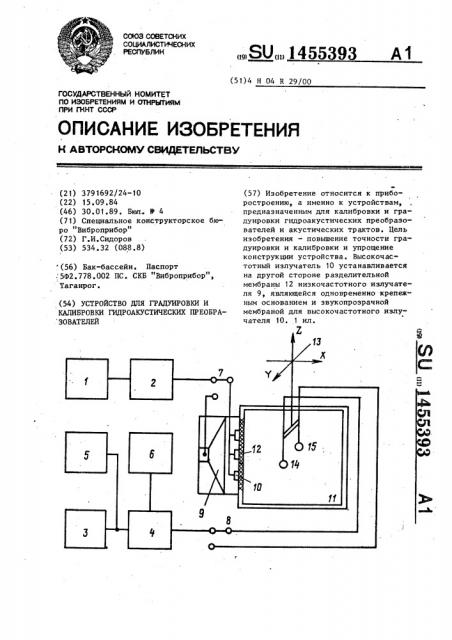

На чертеже показана структурная схема устройства.

Устройство содержит комплект изме рительных приборов в виде частотомера 1, генератора 2, вольтметра 3, .усилителя 4, осциллографа 5 и фильтров 6, связанных через соответствую ие переключатели 7 H 8 с низкочас 20 ( тотным и высокочастотным излучателями 9 и 10, а также измерительный бассейн 11 с встроенной мембраной 12 и координатно-передвижной блок 13, на котором крепятся измерительные гидрофоны: гидрофон 14 известной чувствительности и измеряемый гидрофон 15.

Устройство работает следующим образом

Переключателем 7 подключается соответствующий излучатель 9, 10.

Сигнал от одного из гидрофонов 14, 15 усиливается усилителем 4, к кото рому подключен блок третьеоктавных фильтров 6. Величина принятого от. соответствующего гидрофона сигнала ,(цереключ.":.тель 8) измеряется вольтметром 3 и контролируется осциллографом 5. Чувствительность определяется но отношению напряжений на выходах

1. Устройство для градуировки и калибровки гидроакустических преобразователей, содержащее заглушенный бассейн, координатно-передвижной блок, гидрофон, связанные с комплектом измерительных приборов, активные элементы высокочастотного пьезокерамического излучателя и низкочастотный злектродинамический излучатель с разделительной мембраной, встроенный в одну из стен бассейна и связанный через воздушный объем с разделительной мембранои, которая с другой стороны нагружена на водный объем бассейна, . о т л и ч а ю щ е е с я тем, что, с целью повышения точности калибровки и градуировки ы упрощения конструкции устройства, геометрические центры излучающих плоскостей низкочастотного и высокочастотного излучателей совме- : щены в один центр с одной общей плос-, костью„ нагруженной на водный объем, активные элементы высокочастотного излучателя закреплены на звукопроэрачной разделительной мембране с волновым сопротивлением, равным сопротивлению воды, и являющейся общей для обоих излучателей.
