Реферат



Изобретение относится к упаковочной технике и может быть использовано в качестве затвора к емкости. Целью изобретения является повышение герметичности соединения и возможности стравливания давления в емкости. Посредством образованной на металлическом .корпусе 6 загнутой кромки 11 затвор посредством двойного вальцевого соединения крепится к корпусу банки. Соединительный участок 3 закрьшающего элемента 1 находится в контакте с верхней поверхностью скругленного участка 9 фланца 7. Центральная пластина 2 выполняет функцию крьппки. Юбка 5 может иметь ушко, которое облегчает открытие затвооа. В процессе закрьшания выступ 4 приближается к внешней поверхности фланца 7, соединительный участок 3 остается в контакте с фланцем 7, а центральная пластина 2 не контактирует с его внутренней поверхностью. 11 з.п. ф-лы, 7 ил. (S S

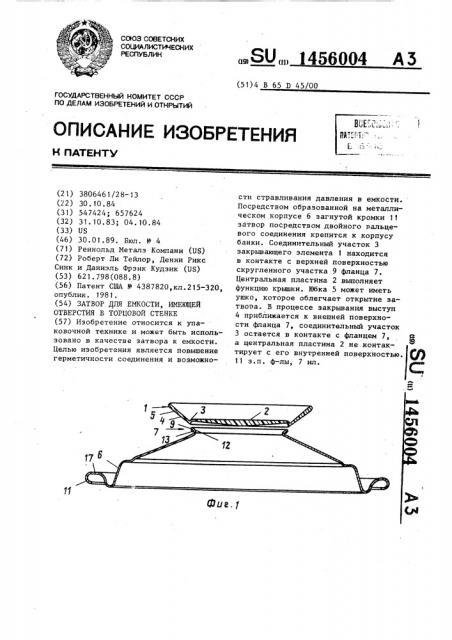

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 В 65 D 45/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ Vi ОТНРЫТИЙ (21) 3806461/28-13 (22) 30. 10. 84 (31) 547424р 657624 (32) 31.10.83; 04.10.84 (33) US (46) 30.01.89. Бюл. К 4 (71) Реинольд Металз Компани (US) (72) Роберт Ли Тейлор, Денни Рикс

Синк и Даниэль Фрэнк Кудзик (US) (53) 621.798(088.8) (56) Патент США 11 4387820,кл.215-320, опублик. 1981. (54) ЗАТВОР ДЛЯ ЕМКОСТИ, ИИЕЮЩЕЙ

ОТВЕРСТИЯ В ТОРЦОВОЙ СТЕНКЕ (57) Изобретение относится к упаковочной технике и может быть использовано в качестве затвора к емкости.

Целью изобретения является повышение герметичности соединения и возможно.,80 „„456004 A 5 сти стравливания давления в емкости.

Посредством образованной на металли" ческом корпусе 6 загнутой кромки 11 затвор посредством двойного вальцевого соединения крепится к корпусу банки. Соединительный участок 3 закрывающего элемента 1 находится в контакте с верхней поверхностью скругленного участка 9 фланца 7.

Центральная пластина 2 выполняет функцию крышки. Юбка 5 может иметь ушко, которое облегчает открытие затвора. В процессе закрывания выступ

4 приближается к внешней поверхности фланца 7, соединительный участок

3 остается в контакте с фланцем 7, ф а центральная пластина 2 не контактирует с его внутренней поверхностью.

11 з и. флы, 7 ил.

1456004

Изобретение относится к упаковочной технике и может быть использовано в качестве затвора к емкости.

Целью изобретения является повы5 шение герметичности соединения и возможность стравливания давления в емкости.

На фиг.1 изображен предлагаемый затвор, поперечное сечение;на фиг.2то же, закрытое положение;на фиг.3 затвор, установленный на банку; на фиг.4 — сечение участка фланца; на фиг.5 — вариант затвора;на фиг.6— то же, вид сверху; на фиг.7 — фланец, сечение.

Затвор состоит из гибкого закрывающего элемента 1, включающего центральную пластину 2, соединенный с ней соединительный участок 3, имеющий выступ 4 и юбку 5 конической формы, и металлический корпус 6 с ! отверстием, выполненный по форме усеченного конуса, на наружной поверх.ности которого вокруг отверстия образован фланец 7, при этом юбка 5 направлена вверх, а при закрывании— вниз для прилегамия к конической поверхности металлического корпуса 6, юбка 5 смонтирована с возможностью 0 взаимодействия с усеченным конусом и имеет гладкую поверхность в месте взаимодействия с ним. Угол между наружной поверхностью усеченного конуса и фланцем 7 может составлять

55-75, предпочтительно 60-70, наружная поверхность фланца 7 может быть расположена под углом 30-40 к горизонтали, а наружная поверхность центральной пластины 2 может иметь плоскую внутреннюю и наружную поверхности, расположенные параллельно и иметь в поперечном сечении форму усеченного конуса и упорные средства 8 для взаимодействия с внутренней поверхностью фланца 7.

Фланец 7 может иметь скругленный участок 9, а закрывающий элемент— ответный участок для взаимодействия с ним.

Затвор может быть снабжен по меньшей мере одним ушком 10, соединенным с боковой поверхностью юбки 5, гибкий закрывающий элемент 1 может быть выполнен из полипропилена или полиэтилена, металлический корпус может быть выполнен иэ сплава алюминия, поверхность металлического корпуса, контактирующая с закрывающим элементом 1, может быть покрыта воском или лаком, или поливинилдиденхлоридом или этиленвинилацетатом.

Затвор работает следующим образом.

Посредством образованной на металлическом корпусе 6 загнутой кромки

11 затвор посредством двойного вальцевого соединения крепится к корпусу банки. Соединительный участок 3 закрывающего элемента 1 в этом положении находится в контакте с верхней поверхностью скругленного участка 9 фланца 7. Центральная планка 2 также контактирует с верхней поверхностью скругленного участка 9 фланца 7. Следовательно, центральная пластина 2 выполняет роль крышки, Юбка 5 может иметь ушко 10, которое облегчает открывание затвора. В процессе закрывания выступ 4 приближается к внешней поверхности фланца 7, соединительный участок 3 остается в контакте с фланцем 7, а центральная пластина 2 не контактирует с внутренней поверхностью 12 фланца 7. При повороте юбки

5 вниз,закрывающий элемент 1 садится на торцовую стенку металлическо- го корпуса 6, После того, как закрывающий элемент 1 полностью сядет на торцовую стенку металлического корпуса 6, выступ 4 плотно сядет на внешнюю поверхность 13 фланца 7.Когда закрывающий элемент 1 длительное время находится в закрытом положении, возникает естественная пластическая деформация и закрывающий элемент 1 стремится зафиксировать ту форму,в .которой он находится. Если бы упор 4 был введен под крышку 14, в эту область произошло бы перетекание материала, что затруднило бы съем закрывающего элемента 1, возникла бы опасность. повреждения фланца 7 и было бы невозможным повторное его использование.

Кроме того, что выступ 4 посажен на внешнюю поверхность 13 фланца

7, соединительный участок 3 герме" тично садится на остальную часть внешней поверхности,13, на участок, расположенный по касательной к центральной пластине 2 и к внутренней поверхности 12 фланца 7. В полностью закрытом положении юбка 5 остается в напряженном состоянии. Юбка 5 после того, как пройдет горизонтальное положение, не возвращается в первоначальное положение. з 145

На фиг.3 изображено положение закрывающего элемента 1 на корпусе банки 15, содержимое которой находится под давлением, например пиво. Боковая стенка банки 15 содержит фланец 16, который дважды завальцован с кромкой 17. Внутреннее давление в банке заставило центральную пластину 2 прогнуться наружу, при этом возникает дополнительное уплотнение по окружности между выступом 4 и внешней поверхностью 13 фланца 7.

На фиг.4 показано уплотнение между закрывающим элементом 1 и торцовой стенкой металлического корпуса банки, находящейся под давлением.

Выступ 4 контактирует с частью внешней поверхности 13 фланца 7, но не заходит под ее кромку 14. Поэтому отсутствует механическое зацепление между торцовой стенкой металлического корпуса 6 и закрывающим элементом 1. Соединительный участок 3 контактирует с внешней поверхностью

13 по той линии на скругленном участке 9,по которой центральная пластина 2 располагается на касательной к фланцу 7. При подъеме ушка 10, выступ 4 и соединительный участок 3 отделяются от фланца 7 примерно на одной четверти окружности. Это по.зволяет управлять стравливанием или выпуском воздуха. Затем остальная часть юбки 5 может быть возвращена в первоначальное положение. Если бы центральная пластина 2 находилась в герметичном соединении с внутренней поверхностью 12 фланца 7, то она представляла бы собой пробку.

На фиг.5 изображен вариант затвора, у которого закрывающий элемент 1 выполняется из жесткого полипропилена. а юбка 5 имеет равномерную толщину. При этом закрывающий элемент

1 устанавливается на металлическую торцовую стенку 18 для закрытия отверстия в этой стенке. Нижняя поверхность 19 юбки 5 будет находиться . . в плотном и герметичном контакте с кольцевым участком 20 торцовой стенки 18, в результаты чего полностью исключается отложение грязи или пищевых отходов. Выступ 4 соединительного участка 3 полностью занимает кольцевую впадину по внешней поверхности горловины 21. Это достигается за счет соответствия выступа 4 радиycv кривизны поверхности горловины

6004

15

40,Формула изобретения

1. Затвор для емкости, имеющей отверстие в торцовой стенке, содержащий гибкий закрывающий элемент с центральной пластиной, соединенный с ней соединительный участок, имеющий выступ, юбку конической формы и металлический корпус с отверстием, . отличающийся тем, что, 60 с целью повышения герметичности соединения и обеспечение возможности стравливания давления в емкости, он снабжен укрепленным по окружности на наружной поверхности металличеб5 ского корпуса фланцем выступ распоЭ ложен по окружности закрывающего элемента и выполнен в виде буртика для соединения с фланцем, металлический корпус выполнен в виде усеченного

21 при закрывании. Соединительный участок 3 также содержит кольцевую выемку 22, имеющую тот же радиус кривизны, что и кромки. Направленная внутрь фланца 7 центральная пластина

2 выполняется с кольцевой стенкой

23, имеющей форму усеченного конуса.

Внутренняя поверхность 24 центральной пластины проходит по существу параллельно ее наружной поверхности

25. При такой конструкции можно также осуществлять стравливание давления внутри банки.

На фиг.7 изображено сечение фланца 7 металлической торцовой стенки закрывающего элемента. Угол между наружной поверхностью усеченного конуса и фланцем 7 составляет 55-75, предпочтительно 60-70 ° Этот угол складывается из угла А между наруж" ной поверхностью фланца 7 и горизонталью, который должен составлять 30

40, предпочтительно 35, и угла В, который должен составлять 25-35

На фиг.7 изображен вид сверху закрывающего элемента 1, имеющего диаметрально расположенные ушки 10, которые состоят из легкоразрушаемой перемычки.

Закрывающий элемент 1 может быть покрыт поливинилдиленхлоридом или этиленвинилацетатом и может быть выполнен из полипропилена или полиэтилена. Металлический корпус 6 может быть выполнен из сплава алюминия, а его поверхность, контактирующая с закрывающим элементом 1, может быть покрыта воском или лаком.

1456004 конуса, в исходном положении юбка направлена вверх, а при эакрывании— вниз для прилегания к конической поверхности металлического корпуса

5 при этом юбка смонтирована свозможностью взаимодействия с усеченным конусом и имеет в месте взаимодействия с ним гладкую поверхность, 2. Затвбр по п.1, о т л и ч аю шийся тем, что угол между наружной поверхностью усеченного конуса и. фланцем составляет 55-75 .

3. Затвор по п.2, о т л и ч а— ю шийся тем, что угол между наружной поверхностью усеченного конуса и фланцем составляет 60-70 .

4. Затвор по пп.1-3, о т л и ч аю шийся тем, что наружная поверхность фланца расположена под о углом 30-40 к горизонтальной плоскости, 5. Затвор по пп.1-4, о т л и— ч а ю шийся тем, что центральная пластина имеет плоскую внутрен- 25 нюю и наружную поверхности, располо- женные параллЕльно, и имеет в поперечном сечении форму усеченного конуса.

6. Затвор по п.5, о т л и ч а — Зп ю шийся тем, что он снабжен укрепленными на центральной пластине упорными средствами для взаимодействия с внутренней поверхностью фланца.

7. Затвор по пп. 1-6, о т л и— ч а ю шийся тем, что фланец имеет скругленный участок, а закрывающий элемент — ответный участок для взаимодействия с ним без образования уплотнения.

8 ° Затвор по пп. 1-7, о т л и— ч а ю шийся тем, что он снабжен по меньшей мере одним ушком,соединенным с боковой поверхностью юбки.

9. Затвор по пп.1"8,. о т л и—

I ч а ю шийся тем, что гибкий закрывающий элемент выполнен из полипропилена или полиэтилена.

10. Затвор по пп.1-9, о т л и— ч а ю шийся тем, что металлический корпус выполнен иэ сплава алюминия

11, Затвор по пп.1-10, о т л и— ч а ю шийся .тем, что поверхность металлического корпуса, контактирующая с закрывающим элементом, покрыта воском или лаком.

12. Затвор по пп.1 — 11, о т л ич а ю щ и. и с я тем, что закрывающий элемент покрыт поливинилдиленхлоридом или этиленвинилацетатом.

Приоритет п о п у н к— т а м:

31 ° 10.83 по пп. 1, 2, 8 — 12;

04.10.84 по п. 3-7.

i456004

408. 3

23

14

Фиг. 7
