Способ обработки генераторных газов,получаемых в газогенераторах

Способ обработки генераторных газов,получаемых в газогенераторах

Иллюстрации

Показать все

Реферат



Изобретение относится к способу обработки генераторных газов, получаемых в газогенераторах перед поступлением их в систему утилизации тепла, и позволяет повысить эффективность теплообмена и снизить энергозатраты . Генераторный газ с температурой (Т) 1500°С охлаждают до 800°С или ниже посредством косвенного теплообмена на охладительных поверхностях ОП, газ охлаждают до Т ниже Т размягчения твердых частиц. Затем отделяют из газа твердые частицы в циклоне и подают его в конвективную систему охлаждения, в которой газ охлаждают до 200 С или ниже, ОП очищают по мере загрязнения очистными устройствами . 1 ил. СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

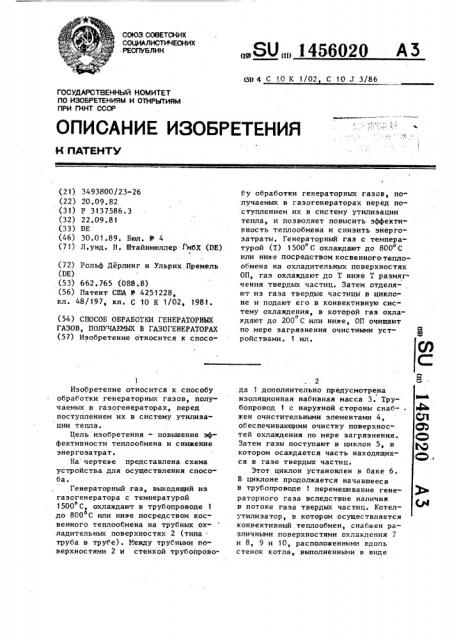

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н llATEHTY . pl

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3493800/23-26 (22) 20,09.82 (31) P 3137586. 3 (32) 22.09.81 (33) DE (46) 30.01.89. Бюл. В 4 (71) Л.унд. П. Штайнмюллер ГмбХ (DE} (72) Рольф Дерлинг и Ульрих Премель (DE) (53) 662.765 (088.8) (56) Па тент США У 4251 228, кл. 48/197, кл. С 10 К 1/02, 1981 ° (54) СПОСОБ ОБРАБОТКИ ГЕНЕРАТОРНЫХ

ГАЗОВ, ПОЛУЧАЕМЫХ В ГАЗОГЕНЕРАТОРАХ (57) Изобретение относится к сносо1

Изобретение относится к способу обработки генераторных газов, получаемых в газогенераторах, перед поступлением их в систему утилизации тепла.

Цель изобретения — повышение эффективности теплообмена и снижение энергозатрат.

На чертеже представлена схема устройства для осуществления способа.

Генераторный газ, выходящий из газогенератора с температурой

1500 С, охлаждают в трубопроводе 1 до 800 С или ниже посредством косвенного теплообмена на трубных охладительных поверхностях 2 (типа . труба в трубе) . Между трубными поверхностями 2 и стенкой трубопрово„„SU „„1456020 (59 4 С 1.0 К 1/02 С 10 J 3/86 бу обработки генераторных газов, получаемых в газогенераторах перед поступлением их в систему утилизации тепла, и позволяет повысить эффективность теплообмена и снизить энергозатраты. Генераторный газ с температурой (Т) 1500 С охлаждают до 800 С или ниже посредством косвенноготеплообмена на охладительных поверхностях

ОП, газ охлаждают до Т ниже Т размягчения твердых частиц. Затем отделя" ют из газа твердые частицы в циклоне и подают его в конвективную систему охлаждения в которой газ охлао ждают до 200 С или ниже, ОП очищают по мере загрязнения очистными устройствами. 1 ил.

2 да 1 дополнительно предусмотрена изоляционная набивная масса 3. Трубопровод 1 с нарулной стороны снаб- ° жен очистительными элементами 4, обеспечивающими очистку поверхностей охлаждения по мере загрязнения.

Затем газы поступают в циклон 5, в котором осаждается часть находящихся в газе твердых частиц.

Этот циклон установлен в баке 6.

В циклоне продолжается начавшееся в трубопроводе 1 перемешивание генераторного газа вследствие наличия в потоке газа твердых частиц. Котелутилизатор, в котором осуществляется конвективный теплообмен, снабжен различными поверхностями охлаждения 7 и 8, 9 и 10, расположенными вдоль стенок котла, выполненными в виде

Составитель P.Ãîðÿèíîâà

Техред Л.Олийнык Корректор С.Черни

Редактор О. Спесивых

Заказ 7462/59 Тираж 446 Подписное

3ЯК1ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 14 ,ширмы, цилиндрических спиралей соответственно.

Между поверхностями 7 охлаждения и наружной стенкой 11 котла-.утилизатора помещена набивная масса 12. Поверхности 9 и 10 охлаждения укреплены на несущих трубах 13 и 14. К трубе 14 подсоединена труба 15 с патрубком 16, в трубе 15 и патрубке

16 установлены регулирующие заслонки

17 для поддержания постоянной температуры газа на выходе.из трубы 15 (250 С или ниже).

Благодаря охлаждению технологического rasa до температуры 800 С и ниже, т.е. до температуры ниже температуры затвердевания твердых ве-. ществ, происходит своевременное удаление твердых веществ из технологического газа, что снижает загрязнение конвективных поверхностей охлаждения в котле-утилизаторе, повыша56020

4 ет эффективность теплообмена и снижает расход энергии на очистку котла-утилизатора.

Формула изобретения

Способ обработки генераторных газов, получаемых в газогенераторах, включающий отделение от газа твердых частиц, подачу газа в конвективную охладительную систему с последующим охлаждением до 250 С и ниже, отличающийся тем, что, с целью повышения эффективности теплообмена и снижения энергозатрат, газ перед подачей в конвективную охладительную систему предварительо но охлаждают до 800 С или ниже по-. средством косвенного, теплообмена на охладительных поверхностях, очищаемых по мере загрязнения очистными устройствами.
