Устройство для разделения жидкого навоза на фракции

Устройство для разделения жидкого навоза на фракции

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и обеспечивает повьшение эффективности разделения жидкого навоза на фракции. В цилиндрическом i перфорированном приводном барабане 1 посредством упругих связей 6 установлен перфорированный цилиндр 2. Упругие связи 6 выполнены в виде винтовых конических пружин. Большее основание пружины закреплено на барабане 1. Пружины расположены в радиальных плоскостях. Пружины каждой плоскости, смещены по окружности относительно пружин соседней плоскости. Жесткость пружин одной плоскости выполнена одинаковой , а в направлении патрубка 3 подачи навоза жесткость пружин увеличивается . Навоз из патрубка 3 поступает в цилиндр 2. Жидкая фракция через перфорацию цилиндра 2 поступает на внутреннюю поверхность барабана 1 и окончательно осветляется. Жидкая фракция из барабана поступает в сборник 7, а твердая фракция - на транспортер 8. При равномерном вращении барабана 1 цилиндр вращается с пульсирующими колебательными перемещениями вследствие смещения центра масс. Подъем и сброс твердой фракции происходит прерывисто, чем обеспечива- 16ТСЯ вибрационные колебания цилиндра 2. 3 з.п. ф-лы, 4 ил. § (Л :л э

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

n9) <и> (5U4 А 01 С 23 00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4289719/30-15 (22) 27.07.87, (46) 07.02.89. Бюл, У 5 (71) Центральный научно-исследовательский и проектно-технологический институт механизации.и электрифика— ции животноводства Южной зоны СССР (72) Г.Е.Мовсесов, В. Г.Фарносов, А.А.Ляшенко, В.M.Келембет, В.М.Федотов и П.М.Писаренко (53) 63 1.333.92 (088.8) (5e) Авторское свидетельство СССР

К 537688, кл. А 01 С 3/00, 1977.

Авторское свидетельство СССР

-13824 18, 09.07.86. (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ ЖИДКОГО НАВОЗА НА ФРАКЦИИ (57) Изобретение относится к сельскому хозяйству и обеспечивает повышение эффективности разделения жидкого навоза на фракции. В цилиндрическом перфорированном приводном барабане 1 посредством упругих связей 6 установлен перфорированный цилиндр 2. Упру- . гие связи 6 выполнены в виде винтовых конических пружин, Большее основание пружины закреплено на барабане

1. Пружины расположены в радиальных плоскостях. Пружины каждой плоскости смещены по окружности относительно пружин соседней плоскости. Жесткость пружин одной плоскости выполнена одинаковой, а в направлении патрубка 3 подачи навоза жесткость пружин увеличивается. Навоз из патрубка 3 поступает в цилиндр 2 ° Жидкая фракция через перфорацию цилиндра 2 поступает на внутреннюю поверхность барабана 1 и окончательно осветляется. Жидкая фракция иэ барабана поступает в сборник 7, а твердая фракция — на транспортер 8. При равномерном вращении барабана 1 цилиндр вращается с пульсирующими колебательными перемещениями вследствие смещения центра масс.

Подъем и сброс твердой фракции происходит прерывисто, чем обеспечиваются вибрационные колебания цилиндра 2. 3 з.п. ф-лы, 4 ил.

1456037

Изобретение относится к устройствам для осветления загрязненных жидкостей и может быть использовано в сельском хозяйстве для разделения жидкого навоза на твердую и жидкую фракции.

Цель изобретения — повышение эффективности разделения.

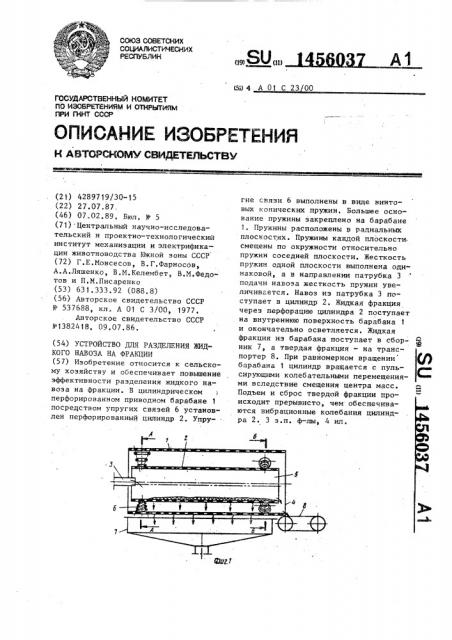

На фиг. 1 изображено устройство 1р для разделения жидкого навоза„ общий вид; на фиг. 2 — разрез А-А на фиг.1 на фиг. 3 — разрез Б-Б на фиг. 1; на фиг.. 4 — то же, вариант.

Устройство для разделения жидкого навоза на фракции содержит связанный с механизмом привода (не показан) наклонный перфорированный барабан 1 с размещенным внутри него перфорирован- 2р ный цилиндром 2. С одного торца барабана 1 в полость цилиндра 2 введен патрубок 3 подачи навоза. Противоположные торцы барабана 1 и цилиндра 2 являются выгрузными окнами 4 и 5 со- 25 ответственно. Цилиндр 2 к корпусу барабана 1 прикреплен посредством упругих связей 6, например конических винтовых пружин, большее основание которых прикреплено к барабану 1. gp

Пружины расположены в несколько радиальных плоскостях. При этом пружины, расположенные в одной радиальной плоскости, смещены по окружности относительно пружин, расположенных в соседней радиальной плоскости, и выполнены в одной радиальной плоскости барабана с одинаковой жесткостью, а по длине барабана — переменной. У входа барабана в зоне патрубка подачи навоза жест- 4 кость пружин большая, чему его выхода.

Под действием веса цилиндра 2 и массы навоза нижние пружины сжаты, а верхние растянуты, в результате чего геометрическая ось цилиндра 2 рас45 полагается ниже оси барабана 1. Под барабаном 1 расположен сборник 7 жидкой фракции, а у выходного торца барабана внизу установлен выгрузной транспортер 8. Пружины могут быть

50 выполнены из полосового материала (фиг. 4)

Устройство работает следующим образом.

Жидкий навоз по патрубку 3 подает ся в полость перфорированного цилинд55 ра 2. При вращении барабана 1 крутящий момент через упругие связи 6 передается цилиндру 2. Жидкая фракция навоза с мелкими частицами проходит через отверстия цилиндра и поступает на внутреннюю перфорированную поверхность барабана 1. При продвижении жидкости по барабану по уклону происходит окончательное ее осветление.

Жидкость поступает в сборник 7, а твердая фракция из цилиндра 2 и барабана .1 — на транспортер 8. В процессе работы устройства у патрубка 3 в цилиндре 2 находится больше (по массе) навоза, а у его выходного торца меньше. Но так как жесткость пружин уменьшается у входа в барабан к его выходу, то геометрическая ось цилиндра располагается ниже и примерно параллельно оси барабана. При равномерном вращении барабана цилиндр вращается с пульсирующими колебатель ными перемещениями из-за неуравновешенности и смещения центра масс, а также иэ-за того, что цилиндр упруго закреплен к барабану в отдельных точках, расположенных со смещением в радиальных плоскостях, а подъем и сброс твердой фракции с поверхности бараба-, на производится прерывисто в виде отдельных комков. Таким образом, обеспечиваются вибрационные колебания цилиндра.

Формула изобретения

1.Устройство для разделения жидко" го навоза на фракции, содержащее связанный с механизмом привода наклонный перфорированный барабан с размещенным внутри него перфорированным цилиндром, патрубок подачи навоза, средство соединения перфорированного цилиндра и барабана, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности разделения, средство соединения цилиндра и барабана выполнено в виде набора упругих связей переменной жесткости, которые расположены в ра-. диальных плоскостях, при этом связи каждой радиальной плоскости смещены по окружности относительно связей соседних радиальных плоскостей.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что гибкие связи, расположенные в одной радиальной плоскости, имеют одинаковую жесткость.

3. Устройство по п. 2, о т л ич а ю щ е е с я тем, что, жесткость гибких связей выполнена увеличивающей-.

1456037 подачи на отлигибкие б-Е

Составитель Н.Лазарева

Техред М. Ходанич Корректор И.Муска

Редактор И.Шулла

Заказ 7499/1 Тираж 618 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 ся в направлении патрубка воза.

4. Устройство по п. 1, ч а ю щ е е с я тем, что связи выполнены в виде винтовык конических пружин, большее основание которых закреплено на барабане.
