Реферат



До 1,Д ЭЩО

Класс j Яс, Я?-, C CP

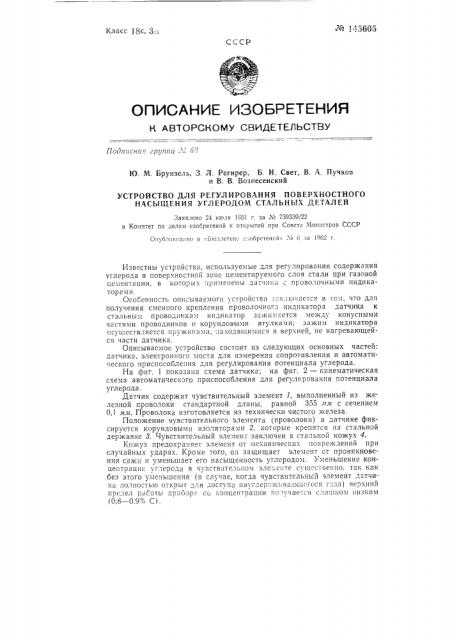

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная ар!и!па .," 63

Ю. M. Брунзель, 3. Л. Регирер, Б. И. Свет, В, А. Пучков . В. В. Вознесенский

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПОВЕРХНОСТНОГО

НАСЫЩЕНИЯ УГЛЕРОДОМ СТАЛЬНЫХ ДЕТАЛЕЙ

Заявлено 24 июля 1951 г, за М 739339/22 в Комитет по де.чем нзооретений и откр!Ятий при Совете Министров СССР

Опубг?и?(овано в «?)юллетене изобретений . ХЪ 6 за 1962 г.

Известны устройства, используемые для регулирования содержания углерода в поверхностной зоне цементируемого слоя стали при газовой цементации, в которых применены датчик;! проволочными индикаторами.

Ососенность описываемого устройства .;;:кл!О ?ается в ro.. что для получения сменного крепления проволочногз чндикатора датчика к стальн61;? проводникам индикатор за)ким ается между конъсными частями проводников I! корундовыми втулками; зажим индикатора осушсствляется пружинами, находящимися в верхней, не нагревающейся части датчика.

Описываемое устройство состоит из следующих основных частей: датчика, электронного моста для измерения сопротивления и автоматического приспособле !ия для регулирования потенциала углерода.

На фиг. 1 показана схема датчика; на фиг. 2 — кинематическая схема автоматического приспособления для регулирования потенциала углерода.

Датчик содержит чувствительный элемент l, вь?полненный из железной проволоки ст-ндартной длины, равной 355 л?л с сечением

0.1 мя. Проволока изготовляется из технически чистого железа.

Положение чувствительного элемента (проволоки) в датчике фиксиРУется КОРУндовыми Н30.!I!TOP Il 2, (0TDPbiB KPe!IIITcH на ста IbHOÉ державке 3. Чувствительный элемент заключен в стальной кожух 4.

КО)кух предохраняет элемснт от механических повреждении при случайных ударах. Кроме того, он защищает элемент от проникновения сажи и уменьшает его насыщенность углеродом. Уменьшение конце!1тра пик уГтерода B чувствительном эле. !с! Iте существенно, TBK как без этого уменьшения (в случае, когда чувствительный элемент датчика пол110 тью Откоыт для доступа науГ.!ерож! в-;0KOÃOcÿ Газа) верхннй

IIPC.!eË PdCOTb? i j)il00P:"i ПO 1(ОНЦЕ!IТРации ПОЛ, ЧаЕТСЯ СЛИШКОМ 1!ИЗКИМ (0,8 — 0.9Т С) . № 145605

Составитель описания И. М. Поздышев

Редактор П. М. Струве 1ипография ЦБТИ, Москва, Петровка 14.

Поди. к печ. 10Х!1-62 г.

Зак. 7331

ЦБТИ Комитета по делам

Москва,,1

Тслред Т П. Курилко Корректор Р М. Рамазанов

Формат бум 70>; 108 /1в- Объем 0,35 изд л.

Тираж 1150 Цена 4 коп. изобретений и открытий при Совете Министров СССР

Центр, М. Черкасский пер,, д 2/6
