Реферат



Изобретение относится к медицинской технике, а именно к режущим хирургическим инструментам. Целью изоб1 ( uemotMUtey вЛвта ретения является исключение повреждения нервно-сосудистых образований при послойном рассечении тканей путем визуального контроля. Необходимая глубина разреза создается путем перемещения пластинки 4. Закрепляют пластину 4 и разделитель 9 тканей с помощью винтов. Подключают волокнистый световод 13 к внешнему источнику света..Дри зтом выход световода l4 на рабочем конце 15 Г-образного разделителя 9 тканей начинает светиться. Выполняя разрез, хирург видит в ре- .зультате подсветки структуру рассекаемого слоя, ее изменения в ходе рассечения. 1 з.п. ф-лы, 3 ил. а $ (О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А2

09) (11) (51)4 А 61 В 17 32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

А uc þîþíèëó

@&me

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ (61) 1335263 (21) 4257701/28-14 (22) 05.06.87 (46) 07,02.89. Бюп. В 5 (71) Белорусский научно-исследовательский институт травматологии и ортопедии (72) В.Н.Николаев и О.И.Дулуб (53) 615.475(088.8) (56) Авторское свидетельство СССР В 1335263, кл. А 61 В 17/32, 16.04.86. (54) СКАЛЬПЕЛЬ С ЗАДАННОЙ ГЛУБИНОЙ

РАССЕЧЕНИЯ (57) Изобретение относится к медицинской технике, а именно к режущим хирургическим инструментам. Целью изобретения является исключение поврежде" ния нервно-сосудистых образований при послойном рассечении тканей путем визуального контроля. Необходимая .глубина разреза создается путем перемещения пластинки 4. Закрепляют пластину 4 и разделитель 9 тканей с помощью винтов. Подключают волокнистый световод 13 к внеинему источнику света. „При этом выход световода 14 на рабочем конце 15 Г-образного разделителя 9 тканей начинает светиться.

Выполняя разрез, хирург видит в ре- зультате подсветки структуру рассекаемого слоя, е изменения в ходе рассечения. 1 з.п. ф-лы, 3 нл.

1456114

Изобретение относится к медицинской технике, а именно к режущим хирургическим инструментам, и является усовершенствованием изобретения по авт. св. Р 1335263.

Цель изобретения — исключение повреждения нервно-сосудистых образований при послойном рассечении тканей путем визуального контроля. 10

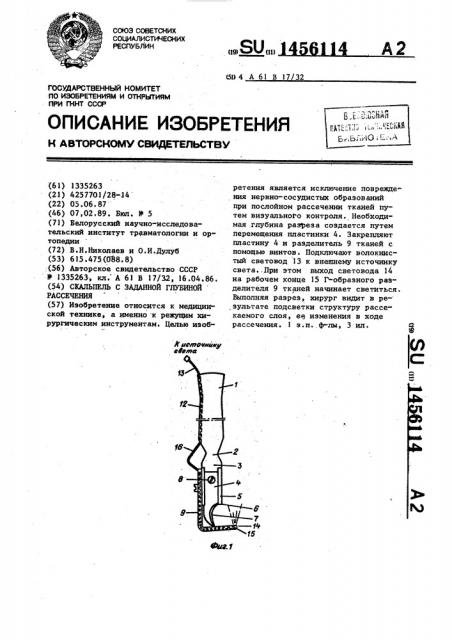

На фиг. 1 изображен скальпель с заданной глубиной рассечения, общий вид; на фиг.2 — то же, вид сбоку; на фиг.3 — рассечение тканей скальпелем. 15

Скальпель с заданной глубиной рассеения содержит рукоятку 1, шейку 2 и рабочую часть 3. На рабочей части

3 установлена пластинка 4 в направляющих 5 с выступом 6. На пластине 4 выполнена режущая кромка 7. Пластинка 4 фиксируется к рабочей части 3 винтом 8.

На рабочей части 3 установлен разделитель 9, фиксируемый винтом 10 через продольный паз 11.

Скальпель содержит осветительное устройство, расположенное с внутренней стороны на рабочем конце Г-образ-.

30 ного разделителя 9 тканей. .I

Осветительное устройство выполнено в виде волоконного световода.

В рукоятке 1, шейке 2 и Г-образном разделителе 9 тканей выполнен канал 12, в котором расположен волоконный световод 13, подключенный к внешнему источнику света. Вывод 14 световода на рабочем конце 15 Г-образного разделителя тканей выполнен перпендикулярно его плоскости. При переходе из шейки в Г-образный разделитель 9 световод 13 образует свободную петлю 16 °

Скальпель используют следующим об- 45 разом.

Послойное рассечение тканей начинают с небольшого разреза на глубину слоя после перевода разделителя 9 тканей в горизонтальное положение.

Необходимая глубина разреза создается путем перемещения пластинки 4 с режущей кромкой 7 по направляющим 5 относительно упора 6. Устанавливают разделитель 9 тканей касательно ост1 рия режущей кромки в направлении разреза за счет перемещения паза 11 вдоль винта 10. Волокнистый световод

13 не препятствует свободному перемещению разделителя, так как при переходе из шейки 2 в него он образует свободную петлю 16. Закрепляют пластинку 4 и разделитель 9 с помощью винтов 8 и 10. Подключают волокнистый световод к источнику света, при этом вывод 14 световода на рабочем конце 15 Г-образного разделителя тканей начинает светиться.

Рассечение тканей осуществляют после введения разделителя 9 в межслоевой промежуток 17 под рассекаемый слой 18 (содержащий нервно-сосудистый пучок 19). При этом разделитель 9 тканей предохраняет от повреждения режущей кромкой 7 слой 20, Выполняя разрез, хирург видит в резуль" тате подсветки вывода 14 световода структуру рассекаемого слоя 18, ее изменения в ходе рассечения . При под" ходе к нервно-сосудистому пучку 19 производится коагуляция сосудов, отсепаровка нервов, чем предотвращается дополнительная кровопотеря, пересечение нервов с денервацией мягких тканей.

Таким образом, применение предлагаемого скальпеля с заданной глубиной рассечения позволяет исключить повреждение нервно-сосудистых образований в ходе выполнения послойного рассечения тканей, повышает эффективность оперативного вмешательства.

Формула изобретения

1. Скальпель с заданной глубиной рассечения по авт, св. У 1335263, отличающийся тем, что, с, целью исключения повреждения нервнососудистых образований при послойном рассечении тканей путем визуального контроля, он содержит осветительное устройство, расположенное с внутренней стороны на рабочем конце Г-образного разделителя тканей.

2, Скальпель по и.1, о т л и— ч а ю шийся тем, что осветительное устройство выполнено в виде волоконного световода;

145á114

/ источнику с+

Фиг. 2

17
