Реферат



Изобретение относится к медицинской технике. Наконечник содержит корпус 1 с втулкой 2, в которой размещен вал 3 с эксцентриком 4 на конце . Под прямым углом к валу 3 расположен шток 5, на одном конце которого расположен уэел 6 крепления рабочего инструмента, а на другомимеется кольцевая канавка 7, с которой взаимодействует выступ эксцентрика 4, что обеспечивает возвратнопоступательное перемещение рабочего инструмента. Втулка 8 и шток 5 установлены с возможностью поворота вокруг их общей оси. Устройство обеспечивает возможность обработки труднодоступных зон зубов, 6 ип.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 ) 4 А 61 С 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbITHRM

ПРИ ГКНТ СССР (21 ) 41 1.0713/28-) 4 (22) ?4.06.86 (46) 07.02.89. Бюл. М 5 (75) В.N.Áóðoí, 10.П.Титов и П.Т.Максименко (53) 615.478(088.8) (56) Авторское свидетельство СССР

У 1?19071, кл. А 61 С 1/00, 1986. (54) УГЛОВОЙ НАКОНЕЧНИК К БОРМАШИНЕ (57) Изобретение относится к медицинской технике. Наконечник содержит корпус 1 с втулкой 2, н которой размещен нал 3 с эксцентриком 4 на кон„„Я0„„1456125 А1 це. Под прямым углом к валу 3 расположен шток 5, на одном конце которого расположен узел б крепления рабочего инструмента, а на другом. имеется кольцевая канавка 7 ° с которой взаимодействует выступ эксцентрика 4, что обеспечивает возвратнопоступательное перемещение рабочего инструмента. Втулка 8 и шток 5 установлены с возможностью поворота вокруг их общей оси. Устройство обеспечивает возможность обработки труднодоступных зон зубов. 6 ил.

1456125

Изобретение относится к медицинской технике, а именно к стоматологическим инструментам.

Цель изобретения - обеспечение предварительного подведения рабочего инструмента в труднодоступную зону обработки путем поворота инструмента относительно продольной оси.

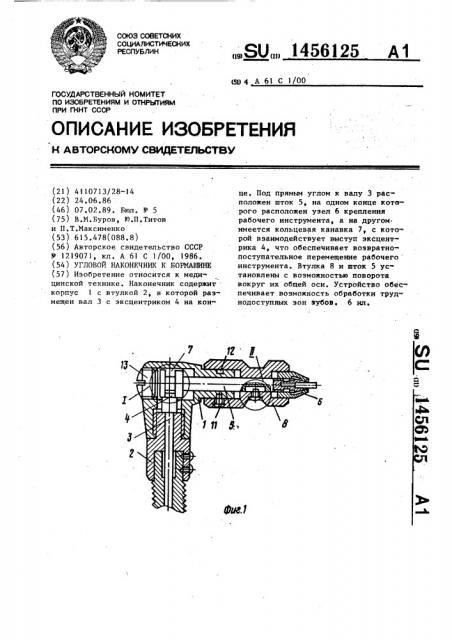

На фиг. 1 изображен угловой наконечник к бормашине, вид сбоку в сечении; на фиг. 2 и 3 - узел Х на фиг ° I ; иа фиг. 4сечение А-А на фиг. 2; на фиг. 5узел j:I на фиг ° 1; на фиг. 6 — се" чение Б-Б на фиг. 5.

Наконечник содержит корпус 1 с втулкой 2, в которой размещен вал 3 с эксцентриком 4 на конце. Под прямым углом к валу 3 расположен шток 5, на одном конце которого расположен узел 6 крепления рабочего инструмента, а на другом конце имеется кольевая канавка 7, с которой взаимоействует выступ эксцентрика 4 для обеспечения возвратно-поступательного перемещения рабочего инструмента.

На корпусе 1 соосно со штоком 5

Ф установлена втулка 8 с винтом 9, цилиндрический выступ которого входит в продольный паз 10 штока 5. Таким образом, втулка 8 и шток 5 установлены с возможностью поворота вокруг их общей оси. Стопорный винт 11 цилиндрическим выступом входит в кольцевую канавку 12 корпуса 1. На корпусе 1 имеется заглушка 13.

Наконечник работает следующим образом.

Известным способом наконечник присоединяют к рукаву бормашины.

Вращательное движение от бормашины передается на вал 3. Вращающийся вал 3 с эксцентриком 4, взаимодей ствуя с кольцевой канавкой 7 штока

5, придает ему возвратно-поступательное движение, которое передается рабочему инструменту, жестко закрепленному на штоке 5.

Удерживая наконечник за втулку 8, оператор подводит инструмент к по10 верхности обрабатываемого зуба, при необходимости вращая пальцами втулку 8, и, соответственно, рабочий инструмент будет приобретать необходимое положение. Тем самым осуществляется совместный радиальный поворот втулки 8 и рабочего инструмента, а продольный паэ 10 штока 5 позволяет рабочему инструменту осуществлять возвратно-поступательное движение относительно втулки 8 в пределах длины продольного паза 10.

Таким образом, конструкция нако нечника обеспечивает возможность достичь рабочим инструментом труднодоС25 тупных зон зубов.

Формула изобретения °

Угловой наконечник к бормашине, содержащий корпус, установленный в нем вал, шток и узел крепления рабочего инструмента, о т л и ч а ю » шийся тем, что, с целью обеспечения предварительного подведения рабочего инструмента в зону обработки, наконечник снабжен втулкой, установленной соосно со штоком с возможностью поворота вокруг их общей оси, эксцентриком, расположенным на валу, при этом эксцентрик установлен с возможностью взаимодействия с кольцевой канавкой и обеспечения возвратно-поступательного перемещения рабочего инструмента.

1456125

4-Д

Составитель Jl. Соловьев

Техред А.Кравчук КорректорА. Обручар

Редактор Н. Тупица

Производственно-полиграфическое предприятие, r. Укгород, ул. Проектная, 4

Заказ 7505/6 Тнраа 644 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5
