Реферат



Изобретение относится к устройствам для очистки воздуха от пьти и позволяет повысить эффективность пылеулавливания. Пылеуловитель содержит корпус 1 со спиральным вводом 3 очищаемого газа, осевой вьослопной трубой 4, цилиндрическим лопастным жалюзийным разделителем 5, лопасти которого установлены с уменьшающимся от ввода по направлению движения потока шагом. 2 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) А) (51) 4 В 01 D 45/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОбРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР

К А BTOPGHOMV СВИДЕТЕЛЬСТВУ (21) 4201843/23-26 (22) 02.03.87 (46) 07.02.89. Бюл. N 5 (72) В.А.Батлук, Б.А.Фабрикант и Н.А.Руткевич .(53) 621.928 ° 37(088.8) (56) Авторское свидетельство, СССР

М - 793608, кл. В Oi D 45/12, 1978. (54) ПЬШЕУЛОВИТГЛЬ (57) Изобретение относится к устройствам для очистки воздуха от пыпи и позволяет повысить эффективность пылеулавливания. Пылеуловитель содержит корпус 1 со спиральным вводом

3 очищаемого газа, осевой выхлопной трубой 4, цилиндрическим лопастным жалюзийным разделителем 5, лопасти торого установлены с уменьшающимся ввода по направлению движения пока шагом. 2 ил.

Изобретение относится к устройству для очистки воздуха от пыли и может быть использовано в любой отрасли народного хозяйства.

Цель изобретения — повышение эффективности пылеулавливания за счет обеспечения постоянства скорости потока газа на входе в жалюзийный разделитель.

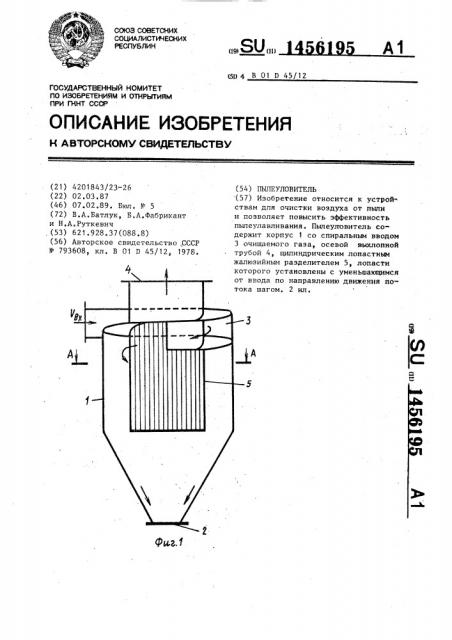

На фиг.1 изображен пыпеуловитель, общий вид; на фиг.2 — разрез А-А на фиг. 1.

Пыпеуловитель содержит цилиндроконический корпус 1 с нижним пыпевыпускным отверстием 2, расположенные в верхней части корпуса спиральный ввод 3 очищаемого газа и осевую выхлопную трубу 4, размещенный в корпусе цилиндрический лопастной жалюзийный разделитель 5, присоединенный к выхлопной трубе, лопасти 6 которого установлены с уменьшающимся от ввода по направлению движения потока шагом.

1456195 2 радиуса. Частицы пыли тоже делают поворот в сторону щелей, но под дей"ствием сил инерции пролетают мимо щелей, ударяются о лопасти 6, отскакивают от них и вновь попадают во вращающийся воздушный поток. Так, совершив несколько соударений, пылинки попадают в коническую часть корпуса 1 и выводятся через пылевыпускное отверстие 2.

Лопасти 6 жалюзийного разделителя

5 установлены с переменным шагом, уменьшающимся в направлении движения

15 пыпевоэдушного потока.

Благодаря этому частицы пыли, ра" диус поворота которых в сторону щелей жалюэчйного разделителя 5 уменьшается "с уменьшением действующих на них

2О сил инерции, все же попадают в лопасти 6 и отражаются от них, не проникая внутрь жалюэийного разделителя.

Эффективность пыпеулавливания при этом повышается.

Формула изобретения

Пыпеуловитель работает следующим образом.

Загрязненный воздух поступает по спиральному вводу 3 в корпус 1. Под 30 действием центробежной силы происходит первичная очистка воздуха: основная масса пыли прижимается к внутренней стенке корпуса 1 и, совершая винтообразное движение вниз по цилиндрической, а затеМ конической частям корпуса 1, попадает в пылевыпускное отверстие 2.

Предварительно очищенный воздух, Вращаясь вокруг жалюзийного раздели 40 теля 5, постепенно проходит в него сквозь щели между лопастями 6, совершая при этом резкий поворот малого

Пылеуловитель, содержащий цилиндроконический корпус с нижним пыпевы-. пускным отверстием, расположенные в верхней части корпуса спиральный ввод очищаемого газа и осевую выхлопную трубу, размещенный в кррпусе цилиндрический лопастной жалюзийный разделитель, присоединенный к выхлопной труое, отличающийся тем, что, с целью повышения эффективности пыпеулавливания за счет обеспечения постоянства скорости потока газа на входе в жалюэийный разделитель, его лопасти установлены с уменьшающимся от ввода по направлению движений потока шагом. l45t. 195

А-A

Фи,г.2
