Реферат



Изобретение относится к вибрационным смесителям и позволяет повысить эффективность процесса смешения . Смеситель содержит установленный с возможностью осевого колебательного движения вертикальный корпус с закрепленньми в нем поперечными перегородками в виде колец и дисков . Патрубки подвода компонентов расположены концентрично.и снабжены закрепленш 1ми в корпусе распределительными тарелками равного диаметра, каждая из которых расположена под соответствующим патрубком. 2 э.п. ф-лы, 2 ил. О S

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ling 4 В 01 F 11/00 ; Л 1

-iгr pi " у»g 1 L i+ Li: d i3; i 4

ИТАЛ;".

Б»1Б>1,"1С;. - .

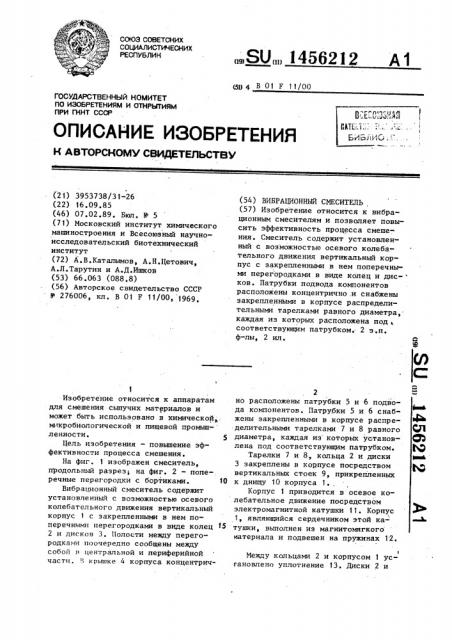

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

C ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (2 1) 3953738/3 1-26 (22) 16.09 ° 85 (46) 07.02.89. Бюл. К 5 (71) Московский институт химического машиностроения и Всесоюзный научноисследовательский биотехиический институт (72) А.В.Каталымов, А.H.Öåòîâè÷»

А.Л.Тарутин и А.Д.Ишков (53) 66.063 (088.8) (56) Авторское свидетельство СССР

Ф 276006, кл. В 01 F 11/00» 1969, 1

Изобретение относится к аппаратам для смешения сыпучих материалов и может быть использовано в химической,. микробиологической и пищевой промыш- ленности. 5

Цель изобретения — повышение эффективности процесса смешения.

На фиг, 1 изображен смеситель» продольный разрез; на фиг. 2 — поперечные перегородки с бортиками. 10

Вибрационный смеситель содержит установленный с возможностью осевого колебательного движения вертикальный корпус 1 с закрепленными в нем поперечными перегородками в виде колец

2 и дискон 3. Полости между перегородками поочередно сообщены между собой в центральной и периферийной части. В крышке 4 корпуса концентрич„.SUÄÄ 1456212 А1 (54) ВИБРАЦИОННЫЙ СМЕСИТЕЛЬ (57) Изобретение относится к вибрационным смесителям и позволяет повысить эффективность процесса смешения. Смеситель содержит установленный с возможностью осевого колебательного движения вертикальный корпус с закрепленными в нем поперечными перегородками в виде колец и дисков. Патрубки подвода компонентов расположены концентрично .и снабжены закрепленными в корпусе распределительными тарелками равного диаметра, каждая из которых расположена под соответствующим патрубком; 2 з.п. ф-лы, 2 ил.

2 но расположены патрубки 5 и 6 подвода компонентов. Патрубки 5 и 6 снабжены закрепленными в корпусе распределительными тарелками 7 и 8 равного СЛ диаметра, каждая иэ которых установ- С5 лена под соответствующим патрубком. (Я

Тарелки 7 и 8, кольца 2 и диски фиий

3 закреплены в корпусе посредством ф вертикальных стоек 9, прикрепленных к днищу 10 корпуса 1., Корпус 1 приводится в осевое колебательное движение посредством электромагнитной катушки 11. Корпус

»

1, являющийся сердечником этой катушки, выполнен из магнитомягкого материала и подвешен на пружинах 12.

Между кольцами 2 и корпусом 1 усгановлено уплотнение 13. Диски 2 и

1456212

45 кольца 3 снабжены бортиками 14 с щелевыми прорезями 15.

Смеситель работает следующим образом.

Исходные компоненты через патрубки 5 и 6 подвода подаются на распределительные тарелки 7 и 8, где образуют насыпь с углом естественного откоса. При подключении катушки 11 10 источнику переменного тока корпус

1 ачинает совершать вертикальные коле,:бания. Материал на рассекательных та1 релках виброожижается и перетекает на верхнее кольцо 2. 15

Последовательно проходя по всем перемешивающим тарелкам, исходные ( компоненты тщательно перемешиваются, полученная смесь выводится иэ корпуса через отверстие 16 в днище, уп- 20 лотнение 13 препятствует проскоку материала в зазор между кольцами и корпусом.

Концентричный ввод компонентов в сочетании с установкой распредели- . 26 тельных тарелок обеспечивает равномерное распределение материала по поверхности колец и дисков, так как стекая по краям тарелок ? и 8 равного диаметра, исходные компоненты по- 30 падают практически на один и тот же участок верхнего кольца 2. Поочередное расположение дисков и колец исключает осевой проскок неперемешанньм компонентов. Равномерное распре35 деление материала и отсутствие осевого проскока обеспечивают интенсификацию и повышение качества процесса смешения.

Вибрация корпуса устраняет налипание материала на его стенки, а в сочетании с предлагаемой конструкцией возбудителя колебаний позволяет исключить уплотнения, работающие в режиме постоянного относительного перемещения их частей, и упругие элементы, подвергающиеся интенсивному абразивному износу.

Использование колец и дисков с бортиками и прорезями позволяет дос-тигать равномерного распределения материала по поверхности перегородок при неточной установке смесителя.

Смеситель может быть использован без предварительного дозирования компонентов, так как расход материала в зазор между нижним отрезом патрубка ввода и распределительной тарелкой зависит только от величины з зора и в установившемся режиме постоянен.

При отключении катушки происходит самозапирание потока материала на тарелках и перегородках, Формула изобретения

Вибрационнь1й смеситель, содержап@й установленный с возможностью осевого колебательного движения вертикальный корпус с закрепленными в нем поперечными перегородками, полости между которыми поочередно сообщены межцу собой в центральной и периферийной части, и патрубки подвода компонентов, размещенные в крьппке корпуса, отличающийся тем, что, с целью повышения эффективности процесса смешения, патрубки подвода компонентов расположены концентрично и снабжены закрепленными в корпусе распределительными тарелками равного диаметра, каждая из которых установлена под соответствующим патрубком, при этом перегородки выполнены в виде колец и дисков.

2. Смеситель по п.1, о т л и— ч а ю шийся тем, что распределительные тарелки, кольца и диски закреплены в корпусе посредством вертикальных стоек, прикрепленных к днищу корпуса.

3. Смеситель по пп. 1 и 2, о тл и ч а ю шийся тем, что диски и кольца снабжены бортиками с щелевыми прорезями.
