Способ возведения фундамента

Способ возведения фундамента

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства и касается способа возведения кольцевых фундаментов. Цель изобретения - снижение трудозатрат при возведении кольцевого фундамента - достигается за счет погружения оболочек в грунт последовательно на одну отметку. Первоначально погружают внутреннюю цилиндрическую оболочку 1. При погружении внешней цилиндрической оболочки 2 полость внутренней цилиндрической оболочки 1 заполняют вынимаемым из зазора между оболочками грунтом. Зазор заполняют конструктивным материалом 4. 3 ил.

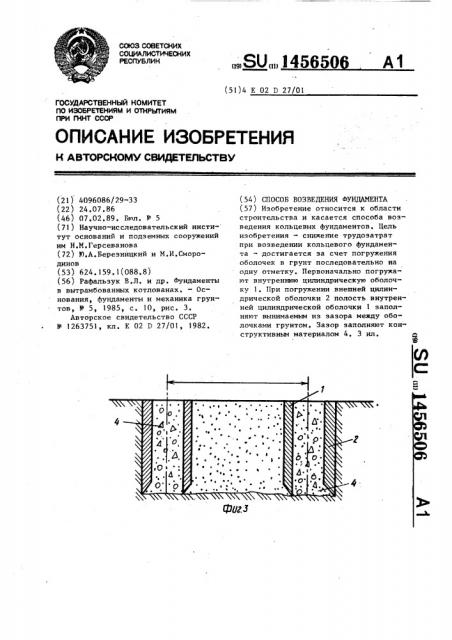

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„.SU„„) 45650

А1 (51)4 F 02 D 27/01

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

IlPH ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4096086/29-33 (22) 24.07.86 (46) 07.02.89. Бюл. 11 - 5 (71) Научно-исследовательский институт оснований и подземных сооружений им Н.М.Герсеванова (72) lO.А.Березницкий и N.È.Ñìîðîдинов (53) 624.159.1(088.8) (56) Рафальзук В.Л. и др. Фундаменты в вытрамбованных котлованах. - Основания, фундаменты и механика грунтов, к- 5, 1985, с. 10 рис. 3.

Авторское свидетельство СССР

89 1?63751, кл. Е 02 D 27/01, 1982. (54) СПОСОБ ВОЗВЕДЕНИЯ ФУНДАМЕНТА (57) Изобретение относится к области строительства и касается способа возведения кольцевых фундаментов. Цель изобретения — снижение трудозатрат при возведении кольцевого фундамента — достигается за счет погружения оболочек в грунт последовательно на одну отметку. Первоначально погружают внутреннюю цилиндрическую оболочку 1. При погружении внешней цилиндрической оболочки 2 полость внутренней цилиндрической оболочки 1 заполняют вынимаемым из зазора между оболочками грунтом. Зазор заполняют конструктивным материалом 4. 3 ил.

1456506

Изобретение относится к строительству и касается способов возведения кольцевых фундаментов.

Цель изобретения — снижение трудозатрат при возведении кольцевого фун5 дамента.

На фиг. 1 изображена внутренняя цилиндрическая оболочка, погружаемая предлагаемым способом, поперечный

paspes; на фиг. 2 — установленная внутренняя цилиндрическая оболочка и погружаемая предлагаемым способом внешняя цилиндрическая оболочка, поперечный разрез; на фиг. 3 — фундамент, возведенный предлагаемым способом, поперечный разрез.

Способ реализуют следующим образом °

С поверхности земли погружают в грунт внутреннюю цилиндрическую оболочку 1. При этом одновременно вынимают грунт из ее полости. После погружения внутренней оболочки 1 коаксиально погружают в грунт внешнюю 25 цилиндрическую оболочку 2. Грунт при погружении оболочек разрабатывают и выдают, например, грейфером. По мере погружения в грунт внешней цилиндрической оболочки 2 производят обратную засыпку полости внутренней оболочки 1 грунтом 3, вынимаемым из зазора между оболочками. Оболочки т погружают в грунт на одну отметку.

Зазор между внутренней и внешней цилиндрическими оболочками заполняют конструктивным материалом 4, Предлагаемый способ возведения фундамента позволяет снизить объем совмещения операций по выемке грунта и обратной засыпке.

Формула изобретения

Способ возведения фундамента, включающий погружение в грунт коаксиально установленных внутренней и внешней цилиндрических оболочек с образованием зазора между ними, заполнение зазора материалом, о т— л и ч а ю шийся тем, что, с целью снижения трудозатрат при возведении кольцевого фундамента, оболочки погружают в грунт последовательно на одну отметку, причем первоначально погружают внутреннюю цилиндрическую оболочку с одновременной выемкой грунта из ее полости, а по мере погружения в грунт внешней цилиндрической оболочки производят обратную засыпку полости внутренней оболочки грунтом, вынимаемым иэ зазора между оболочками, при этом зазор заполняют конструктивным материалом.

1456506

Составитель Т. Пономарева

Техред М. Ходанич Корректор О. Кравцова

Редактор Л. Зайцева

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Заказ 7471/?5 Тираж 588 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5
