Изобретение относится к литей-- ному производству и может быть использовано для ремонта футеровки вагр.анок. Цель изобретения - повьтенне качества ремонта. После ввода шаблона в вагранку осуществляется набивка футеровки. После этого дают сигнал пневмоцилиндру 7, который через шток 8 поворачивает втулку 4. Последняя при повороте через рычаги 2 и 3 поворачивает секции 1 вокруг осей 5, что приводит к уменьшению габарита шаблона и отхода секций 1 от футеровки. Затем паблон поднимают на один ход, равный 100 - 150 мм , без разрушения при этом слоя футеровки . После остановки шаблона в новом положении пневмоцилиндром 7 секции 1 возвращаются в исходное положение и производится выполнение следующего слоя футеровки. 4 ил. (Л

СОЮЗ СОВЕТСКИХ

СО!.1ИАЛИСТИЧЕСН ИХ

РЕСПУБЛИК

Ш4F 27 В l/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4135867/23-02 (22) 17.10.86 (46) 07.02.89. Бюл. Р 5 (71) Специальное проектное и конструкторское технологическое бюро литейного и кузнечного производств

"Стройдормаш" (72) Г.П,Большов, P.Н.Коган, 1

А. Г. Парфенов, Г.Н. Геллер и В.А.Головко (53) 621.745.3 (088.8) (56) Авторское свидетельство СССР

9 1084574, кл. F 27 D 1/16, 1982.

Авторское свидетельство СССР

В 478168, кл. F 27 В 1/00, 1973. (54) ШАБЛОН ДПЯ РЕМОНТА ФУТЕРОВКИ

ВАГРАНКИ (57) Изобретение относится к литей-. ному производству и может быть ис„.SU 145 7 2 А1 пользовано для ремонта футеровки вагранок. Цель изобретения — повышение качества ремонта. После ввода шаблона в вагранку осуществляется набивка футеровки. После этого дают сигнал пневмоцилиндру 7, который через шток 8 поворачивает втулку 4. Последняя при повороте череэ рычаги 2 и Э поворачивает секции 1 вокруг осей 5, что приводит к уменьшению габарита шаблона и отхода секций 1 от футеровки. Затем шаблон поднимают на один ход, равный 100 — 150 мм, беэ разрушения при 3ТоМ слоя футеровки. После остановки шаблона в новом положении пневмоцилиндром 7 секции 1 возвращаются в исходное положение и производится выполнение сле" дующего слоя футеровки. 4 ил.

i 456732

Изобретение относится к литейному производству и может быть использовано для ремонта футеровки вагранок.

Цель изобретения — повышение каче5 ства ремонта за счет предотвращения разрушения футеровки.

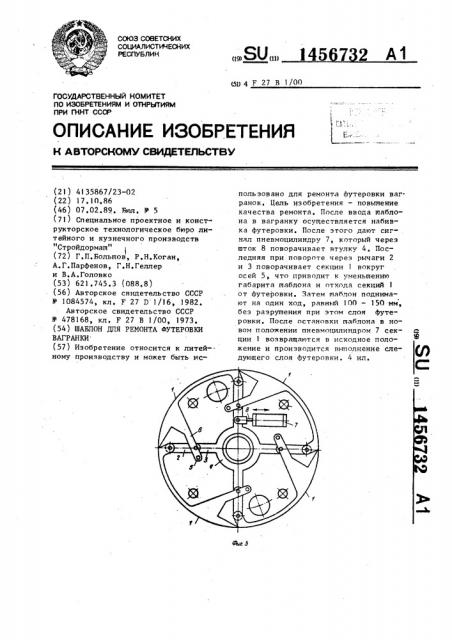

На фиг.1 изображена установка, оснащенная предлагаемым шаблоном, общий вид; на фиг. 2 — схема шабло- 10 на, вертикальное положение; . на фиг. 3 — шаблон, горизонтальный разрез; на фиг. 4 — шаблон, крайнее положение секций корпуса.

Шаблон содержит цилиндрический корпус, состоящий из нескольких секций 1, каждая из которых соединена через шарнирные рычаги 2 и 3 с втулкой 4, размещенной по оси корпуса.

Каждая . секция 1 установлена с . 20 возможностью поворота вокруг оси 5, смещенной относительно центра корпу- . са, и связана с этой осью 5 с помощью тяги 6, Втулка, 4 выполнена по-, воротной от привода в виде пневмоци- 25 линдра 7, шток 8 которого шарнирно закреплен на одном из рычагов 3 °

Оси шарнирных рычагов 2 и.3, соединяющих секции 1 с втулкой 4, расположены вертикально, : 30

Шаблон снабжен крьппкой 9 и днищем 10, соединенными между собой неподвижной стойкой 11, вокруг которой размещена втулка 4, На стойке 11 установлено поворотное сопло 12 подачи огнеупорной смеси. Под соплом 12 установлен кожух 13, ограничивающий попадание смеси внутрь шаблона. На крышке 9 над соплом 12 установлен колпак 14 с элементом подсоединения 40 к механизму 15 подъема.

Внутри шаблона на крьппке 9 смонтированы пневмоприводы 16, обеспечивающие вращение сопла 12. На кажpofi секции 1 закРеплены следящие уст- 45 ройства 17 (щупы, например, индукционные).

Установка содержит устройство 18 для подачи огнеупорной смеси, тележку 19 для подвода шаблона под ваг50 ранку и шланги 20 подвода огнеупорной смеси, воздуха и электроэнергии.

Установка, .оснащенная предлагаемым шаблоном, работает следующим образом.

Устройство 18 для подачи огнеупорной смеси устанавливают возле вагранки, а шаблон" на тележке 19 подводят под вагранку.

Затем каретку механизма 15 подъема вводят внутрь вагранки, опускают захват механизма 15 до верхнего уровня шаблона и соединяют с ним. После этого шаблон поднимают внутрь вагранки на уровень, удобный для подсоединения к нему шлангов 20, и производят подсоединение последних к шаблону. После этого шаблон поднимают на уровень начала работы, при котором верхняя кромка секций 1 шаблона находится вьппе нижней кромки разрушенной футеровки на 100-150 мм.

Приводят во вращение сопло 12, через которое в зазор между шаблоном и футеровкой подают огнеупорную смесь, заполняя этот зазор, Через определенные промежутки времени включают следящее устройство

17 и в случае его перемещения за пределы вне шаблона подачу смеси продолжают, а в случае отсутствия хода дается сигнал на прекращение подачи смеси. Последовательно за этим дают сигнал пневмоцилиндру 7, который через шток 8 поворачивает втулку 4. Последняя при повороте через рычаги 2 и 3 поворачивает секции 1 вокруг осей 5, что приводит к уменьшению габарита шаблона и отхода секций 1 от ф ттеровки. Затем механизм 15 шаблона поднимается на один ход, равный 100 — 150 мм, беэ

Разрушения при этом нанесенного слоя футеровки.

После остановки шаблона в новом положении пневмоцилиндром 7 секции

1 возвращаются в исходное положение и производится выполнение следующеrо слоя футеровки.

Затем циклы повторяются до выполнения футеровки по всей высоте ремонтируемой зоны, . Применение предлагаемого шаблона позволит улучшить качество ремонта футеровки за счет исключения разрушения при перемещении шаблона.

Формула изобретения

Шаблон для ремонта футеровки вагранки, содержащий цилиндрический корпус, состоящий из нескольких секций, каждая из которых соединена через шарнирные рычаги с втулкой, размещенной по оси корпуса,.о т л и ч а ю — . шийся тем, что, с целью повышения качества ремонта за счет предотз 1456732

4 вращения раэрунения футеровки, каж- ка выполнена поворотной оТ привода, дая секция установлена с возмож- а оси шарнирных рычагов, соединяищих ностьв поворота вокруг оси, смещен- секции с втулкой, расположены вертиной относительно центра корпуса,втул- кально.

Фиг.!

145673?
