Печь для нагрева металла

Печь для нагрева металла

Иллюстрации

Показать все

Реферат



Изобретение относится к области металлургии, машиностроения, а именно к нагреву металла. Цель изобретения - повышение КПД печи. Сущность изобретения заключается в обеспечении условий эффективного сжигания топлива в объеме печи при условии безокислительного нагрева металла в широком диапазоне измерения коэффициента расхода воздуха. Вьтолнение дополнительного воздухоподогревателя в центре пода обеспечивает надежное перекрытие ra3OBq i завесой зоны безокислительного нагрева по всей ширине пода печи. Наличие лопаток, ограничивающих сопла двух боковых и одного центрального воздухоподогревателя , обеспечивает изменение по высоте газовой завесы и, следовательно, регулирование температуры металла в широких пределах. Эффективному сжиганию топлива способствует интенсивное перемешивание факела с вторичным воздухом. Продукты сгорания равномерно распределяются в межсекционных проходных газоходах, отдают тепло поверхностям охлаждаемых .секций промежуточного свода. 4 ил. о /)

СО103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) дц 4 F 27 D 1 /00

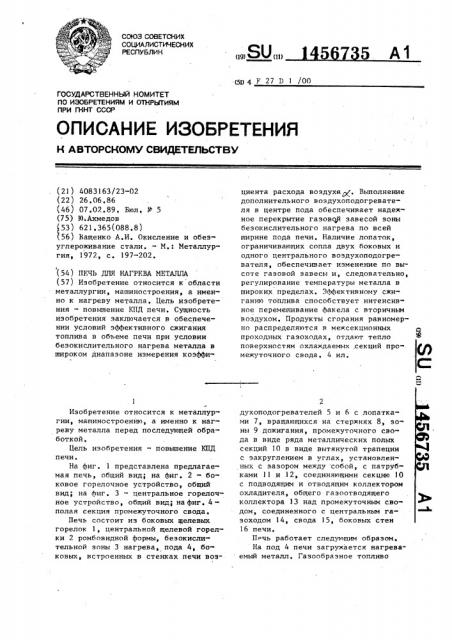

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ духоподогревателей 5 и 6 с лопатками 7, вращающихся на стержнях 8, soны 9 дожигания, промежуточного свода в виде ряда металлических полых секций 10 в виде вытянутой трапеции с закруглением в углах, установленных с зазором между собой, с патрубками 11 и 12, соединяющими секцию 10 с подводящим и отводящим коллектором охладителя, общего гаэоотводящего коллектора 13 над промежуточным сводом, соединенного с центральным газоходом 14, свода 15 боковых стен

16 печи.

Печь работает следующим образом.

На под 4 печи загружается нагрева емый металл. Газообразное топливо

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4083163/23-02 (22) 26.06.86 (46) 07.02.89. Бюл, У 5 (75) 10.Ахмедон

° ° ° °

53) 621.365(088.8)

56) Ващенко А.И. Окисление и обезуглероживание стали. — М.: Металлургия, 1972, с. 197-202. (54) ПЕЧЬ ДЛЯ НАГРЕВА МЕТАЛЛА (57) Изобретение относится к области металлургии, машиностроения, а именно к нагреву металла. Цель изобретения — повышение КПД печи. Сущность изобретения заключается в обеспечении условий эффективного сжигания топлива н объеме печи при условии безокислительного нагрева металла в широком диапазоне измерения коэффи1

Изобретение относится к металлургии, машиностроению, а именно к нагреву металла перед последующей обработкой.

Цель изобретения — повышение КПД печи.

На фиг. 1 представлена предлагаемая печь, общий вид; на фиг. 2 - боковое горелочное устройство, общий вид; на фиг. 3 — центральное горелочное устройство, общий вид; на фиг. 4полая секция промежуточного свода.

Печь состоит из боковых щелевых горелок 1, центральной щелевой горелки 2 ромбовидной формы, беэокислительной зоны 3 нагрева, пода 4, боковых, встроенных в стенках печи возциента расхода воздухе . Выполнение дополнительного воэдухоподогревателя в центре пода обеспечивает надежное перекрытие газовой завесой зоны безокислительного нагрева по всей ширине пода печи. Наличие лопаток, ограничивающих сопла двух боковых и одного центрального воэдухоподогревателя, обеспечивает изменение по высоте газовой завесы и, следовательно, регулирование температуры металла н широких пределах. Эффективному сжиганию топлива способствует интенсивное перемешивание факела с вторичным воздухом. Продукты сгорания равномерно распределяются в межсекционных проходных газоходах, отдают тепло поверхностям охлаждаемых,секций промежуточного свода. 4 ил. печивает перекрытие газовой завесой по всей ширине пода печи.

Печь обеспечивает беэокислительный

1 нагрев изделий в широком диапазоне изменения коэффициента расходаоа, и повышение КПД печи благодаря эффективному сжиганию топлива в объеме печи.

Фо рмула

Печь для нагрева металла, содержащая кожух, рабочую камеру, образованную сводом, подом и стенками печи с воздухоподогревателями, разделенную на зону безокислительного нагрева с горелками и зону дожигания с соплами для подачи вторичного воздуха и дымоотводящим коллектором, о т— л и ч а ю щ а я с я тем, что, с целью повышения КПД, она снабжена дополнительно воздухоподогревателем и регулируемыми лопатками, образующими сопла для подачи вторичного воздуха, причем дополнительный воздухоподогреватель расположен по оси рабочей камеры, разделяет зону безокислительного нагрева на две секции и имеет два диаметрально расположенных ряда лопаток в своей верхней части для создания совместно с рядами лопаток, встроенных в боковых стенах воздухоподогревателей, высокотемпературной завесы, разделяющей зоны безокислительного нагрева и дожигания, а в нижней части воздухоподогревателей расположены щелевые горелки, из которых центральная имеет ромбовидную форму, при этом над зоной дожигания размещен промежуточный свод, выполненный в виде ряда металлических полых охлаждаемых секций, установленных с зазором между собой и сообщенных с подводящим и отводящим коллекторами охладителя и имеющих форму вытянутой трапеции с плавным закруглением в углах, а дымоотводящиГ коллектор расположен над промежуточным сводом. з 1456735 через патрубки а и б (фиг. 2 н 3) подается в горелки 1 и 2. Этектируя первичный горячий воздух, поступающий иэ воздухоподогревателей 5 и 6 через смесители горелок 1 и 2, топливо сгорает в двух секциях зоны 3 безокислительного нагрева. Сжигание топлива осуществляется с ct, (1, Продукты неполного сгорания посту- 10 пают из зоны 3 на дожигание в зону

9. Дожигание осуществляется на границе эон 3 и 9 с помощью воздуха, поступающего через верхние сопла воэдухоподогревателей 5 и 6. 15

Таким образом, на границе зон 3 и 9 образуется газовая высокотемпературная завеса.

Благодаря лопаткам, ограничивающим сопла для подачи воздуха на до- 2р жигание, осуществляют регулирование коэффициента расхода воздуха в зоне

9 и перемещение газовой высокотемпературной зоны по высоте печи.

Когда лопатки направлены вверх 2б (на фиг. 1 слева), то газовая завеса поднимается, при направлении лопаток вниз газовая завеса снижается (на фиг. 1 справа).

Наряду с задаваемым коэффициентом расхода воздуха .в зоне 3 положение газовой завесы по высоте изменяет температуру нагреваемого металла, Снижение по высоте высокотемператур» ной газовой завесы увеличивает температуру металла, и наоборот, повышение уровня завесы снижает температуру металла.

Эффективному сгоранию топлива способствует интенсивное перемешивание факела с вторичным воздухом. Продукты сгорания с высокой температурой, войдя в зону 9, заполняют ее, à затем равномерно распределяются в межсекционных проходных гаэоходах, отдавая тепло поверхностям охлаждаемых секций, поступают в общий газоотводящий коллектор 13 и далее через центральный газоход 14 удаляются.

Размещение дополнительного воздухоподогревателя 6 в центре пода обесизобретения

Ф /8. 1

Фиг.Л

ВОз®аа охждшпрлд Ъ2. Ф
