Способ определения основного угла наклона линии зуба косозубых цилиндрических зубчатых колес

Способ определения основного угла наклона линии зуба косозубых цилиндрических зубчатых колес

Иллюстрации

Показать все

Реферат



Изобретение относится к маггиностроению, а именно к средствам контроля зубчатых колес. Цель изобретения - повьппение точности путем обеснечения возможности использования одного отсчетного механизма для измерения линейных размеров. Это достигается тем, что измеряют три линейных размера и и: значения использук т для определения рсновного угла линии наклона яубя. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5!)4 Г Al В 5 ?О

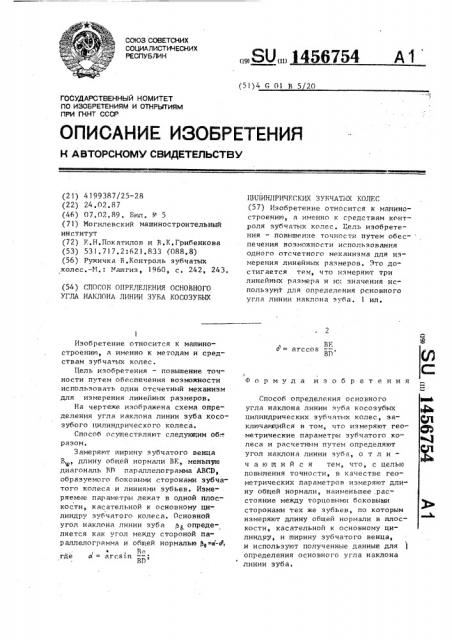

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ВЕ

d = arccos

ВЛ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П НТ СССР (21) 4199387/25-?.8 (22) 24,02.87 (46) 07,02.89. Бал. Р 5 (71) Могилевский машиностроительный институт (72) Е.Н,Покатилов и В.К.Грибенкова (53) 531.717.2:621,833 (088.8) (56) Ружичкя В.Контроль зубчатых колес.-М.: Машгиз, 1960, с, 242, 243, (54) СПОСОБ ОГ!РЕДЕЛЕНИЯ ОСНОВНОГО

УГЛА НАКЛОНА ЛИНИИ ЗУБА КОСОЗУБЫХ

Изобретение относится к машиностроению, я именно к методам и средствам зубчатых колес.

Цель изобретения — повышение точности путем обеспечения возможности использовать один отсчетный механизм для измерения линейных размеров.

На чертеже изображена схема определения угла наклона линии зуба косозубого цилиндрического колеса.

Способ осуществляют следующим об.-.. разом.

Замеряют ширину зубчатого венца

В, длину общей нормали BF. меньшую диагональ ВЛ параллелограмма АВСВ, образуемого боковыми сторонами зубчатого колеса и линиями зубьев. Измеряемые параметры лежат в одной плоскости, касательной к основному цилиндру зубчатого колеса, Основной угол наклона линии зуба рв определяется кяк угол между стороной параллелограмма и общей нормалью p(=o(-d, Вп где u = ягсз .n --;

ВЛ

„„SU»1456754 А1

ЦИЛИНДРИЧЕСКИХ ЗУБЧАТБE КОЛЕС (57) Изобретение относится к малиностроению, я именно к средствам контроля зубчатых колес. Цель изобретения — повышение точности путем обеспечения возможности использования одного отсчетного механизма для измерения линейных размеров. Это достигается тем, что измеряют три линейных размера и их значения используют для определения рсновного угла линии наклоня эубя. 1 ил, 1

Формула изобретения

Cnocofi определения основного угла наклоня линии зуба косозубых цилиндрических зубчатых колес, заключающийся в том, что измеряют геометрические параметры зубчатого колеса и расчетным путем определяют угол наклона линии зуба, о т л и— ч а ю шийся тем, что, с целью повышения точности, в качестве геометрических параметров измеряют длину общей нормали, наименьшее расстояние между торцовыми боковыми сторонами тех же зубьев, по которым измеряют длину общей нормали в плоскости, касательной к основному цилиндру, и ширину зубчатого венца, и используют полученные данные для определения основного угла наклона линии зуба.

1456754

Составитель Б.Афонский

Редактор И.Горная Техред M.Õoäàíè÷ Корректор И.11улла

Заказ 7543/37 Тираж 683 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР, 113035, Москва, Ж-35, Раушская наб., д. 4/5 .

Производственно-полиграфическое предприятие, г. Ужгород, ул. (1роектная, 4
