Способ обработки галогенсеребряных фототехнических пленок с уменьшенным содержанием серебра

Способ обработки галогенсеребряных фототехнических пленок с уменьшенным содержанием серебра

Иллюстрации

Показать все

Реферат



Изобретение касается обработки галогенсеребряных фототехнических пленок с уменьшенным содержанием серебра, может быть использовано в химико-фотографическом производстве . Обработку пленок ведут химическим проявлением и фиксированием одновременно с использованием раствора, содержащего, г/л: сульфит натрия .безводный 45-55; гидрохинон 13-17 NaOH 17-19; фенидон 8-12; КА1(804)2 17-19; ,-5Н,0 30-35; воду до 1 л. Затем проводят усиление в ко бальтовом физическом растворе с рН 9,3-9,8, содержащем, г/л: СоС12-6Н,0- 46-71; аминоуксусную кислоту 42-65, калий-натрий винно-кислый четырехводный NaOH 22-34;. 30%-ный водный раствор ,д-алкилдиметиламинооксида (мол.м. 236-266)4-6;. боргидрид натрия 1-1,5; воду до 1 л. Эти условия упрощают процесс за счет сокращения числа стадий о.бработки при исключении летучего аммиака и достижении большей оптической плотности . 5 табл. г сл

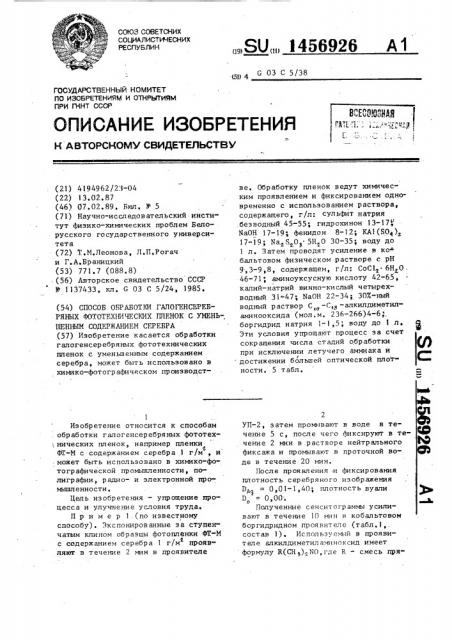

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1456926 А 1

4 G 03 С5/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.и (..1.

Ф

Г.

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ ве. Обработку пленок ведут химическим проявлением и фиксированием одно. временно с использованием раствора, содержащего, г/л: сульфит натрия .безводный 45-55; гидрохинон 13-17,"

Na0H 17-19; фенидон 8-12; КА1(804)

17-19; Na S О 5Н 0 30-35; воду до

1 л. Затем проводят усиление в ко бальтовом физическом растворе с рН

9,3-9,8, содержащем, г/л: СоС1 6Н 0 .

46-71; аминоуксусную кислоту 42-65, калий-натрий винно †кисл четырехводный 31"47; NaOH 2?-34; 30Х-ный водный раствор С, -С, -алкилдимвтиламинооксида (мол.м. 236-266)4-6;, боргидрид натрия 1-1,5, воду до 1 л, Эти условия упрощают процесс за счет сокращения числа стадий обработки при исключении летучего аммиака и

/ достижении большей оптической плотности. 5 табл.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

l10 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4194962/? 3-04 (22) 13.02.87 (46) 07.02.89. Бюл. 11 5 (71) Научно-исследовательский институт физико-химических проблем Белорусского государственного университета (72) Т.M.Ëåoíoâà, Л.П.Рогач и Г.А.Браницкий (53) 771,7 (088,8) (56) Авторское свидетельство СССР

l1 1137433, кл. G 03 С 5/24, 1985. (54) СПОСОБ ОБРАБОТКИ ГАЛОГЕНСЕРЕБРЯНЫХ ФОТОТЕХНИЧЕСКИХ ПЛЕНОК С УМЕНЬ-, ШЕННЬ1М СОДЕРЖАНИЕМ СЕРЕБРА (57) Изобретение касается обработки галогенсеребряных фототехнических пленок с уменьшенным содержанием серебра, может быть использовано в химико-фотографическом производст1

Изобретение относится к способам . обработки галогенсеребряных фототех:, нических пленок, например пленки и

9Z-М с содержанием серебра 1 г/м, и может быть использовано в химико-фотографической промьппленнссти, полиграфии, радио- и электронной про..мьппленности.

Цель изобретения — упрощение процесса и улучшение условия труда.

Пример 1 (по известному способу). Зкспонированные за ступенчатым клином образцы фотопленки ФГ-М с содержанием серебра 1 г/м прояви ляют в течение 2 мин в проявителе

УП-2, затем промывают в воде в течение 5 с, после чего фиксируют в те- © чение 2 мин в растворе нейтрального М фиксажа и промывают в проточной воде в течение 20 мин.

После проявления и фиксирования плотность серебряного изображения

D = 0,01 — 1,40; плотность вуали ф

Полученные сенситогр аммы усиливают в течение 10 м н н кобальтовом боргидридном проявителе (табл,1,, состав 1) . Испол ьзу емый в проявителе апкилдиметил аминоксид имеет формулу R(CH ) NO, где R — смесь пря20

1 50

Пример 5. Аналогичен приме- ру 3, только усиление проводят в течение 5 мин в кобальтовом проявителе с минимальным содержанием компонентов (табл.1, состав 4). Результаты приведены в табл.5 °

Пример 6. Экспонированные, как указано в примере 1, образцы фотопленки ФТ-M обрабатывают в ПФР

14569

MoIl;01IHbIx алкильных ocT aTKQB С

Усиленные сенситограммы промывают не менее 5 мин в проточной воде и высу5 шивают. Оптические плотности усиленного изображения D|1 достигают значений 0,02-3,0, плотность вуали D, = 0,00. Результаты обработки представлены в табл.1.

Пример 2 (сравнительный)., Образцы фотопленки ФТ-M экспонируют, как указано в примере 1, после чего обрабатывают в течение 4 мин до получения максимальной оптической ппот- 15 ности серебряного изображения D< в проявляюще-фиксирующем растворе (ПФР) состава, г/л: Na SO 50,0; гидрохинон 15,0; NaOH 18,0, фенидон

10,0; К,А1($04) 12НО 18,0;

На Я 0 " 5Н О 30,0 или 55,0; вода— до. 1 л.

Полученные сенситограммы проминаю.тт в проточной воде 15 мин и усиливают по примеру 1. Результаты исследований представлены в табл.2.

Пример 3. Экспонированные, как указано в примере 1, образцы фотопленки ФТ-М обрабатывают в ПФР как указано в примере 2. Полученные 30 сенситограммы промывают в проточной воде 15 мин и усиливают в течение

5 мин в кобальтовом проявителе предложенного оптимального состава (табл.1, состав 2).

Сенситограммы с усиленным изображением промывают в проточной воде и высушивают, Полученные результаты приведены в табл.3.

Пример 4. Аналогичен приме- 40 ру 3,только усиление проводят в течение 5 мин в кобальтовом проявителе с максимальным содержанием компонентов состава (табл, 1, состав 3). 45

Сенситограммы с усиленным изображением промывают в проточной воде и высушивают, Результаты приведены в табл.4, 26

4 состава, г/л: Иа 80 45,0; гидрохинон 13,0; NaOH 17,01 фенидон 8,0

Al, EE (SOg ) 12H О 17,0;

Na S О 5Н О 30,0, вода - до 1 л.

Полученные сенситограммы промывают в проточной воде 15 мин. Плот-. ность серебряного изображения на сенситограмме 0,01-1,4, D> = 0,00.

Полученные сенситограммы усиливают в течение 5 мин в кобальтовом проявителе с минимальным содержанием компонентов (табл.1, состав 4 ), промывают в проточной воде не менее

5 мин и высушивают, Оптические плотности усиленного изображения (n ) равны 0 04-3 1 D = 0 00.

Пример 5. Экспоннрованные, как указано в примере 1, образцы фотопленки ФГ-M обрабатывают в ПФР состава, г/л: Na SO> 55,0; гидрохинон 17,0, NaOH 19» фенндон 12,09

Al, IE (SO4 )g 1 2Н О 1 9,0, Na S 0 5Н О

55,0, вода — до 1 л.

Полученные сенситограммы прсмывают в проточной, воде 15 мин.

Р на сенситограммах.равны 0,011,1 f и = 0 00.

Полученные сенситогр аммьг усиливают в течение 5 мин в кобальтовом проявителе с максимальным содержанием. компонентов (табл. 1, состав 3), Сенситограммы с усиленным изображением промывают в проточной воде и высушивают. Оптические плотности усиленного изображения (D )равны 0,23,5;, Dî = Оэ00 °

Таким образом, из приведенных примеров однозначно следует, что предложенный способ позволяет упростить процесс обработки малосеребряной пленки за счет сокращения количества стадий обработки и улучшить условия труда обработчиков за счет исключения летучего, вредного для организма вещества — аммиака из состава раствора. Кроме того, при использовании предложенного способа не только не снижаются фотографические показатели, а наоборот, в процессе усиления увеличивается оптическая плотность.

Формул а иэ о бр ет ения

Способ обработки галогенсеребря» ных фототехнических пленок с уменьшенным содержанием серебра путем хи26

42-65

Безводный сульфит натрия

Гидрохинон

1идроксид натрия

Фейидон

Двенадцативодные алюмо к апи евы е . квасцы

45-55

13-17

17-19

8-12

17-19

Т аблиц а1

СоС1 6Н О

600 600 710 460

4,0

НЗВОз

К, ИаС4Н40з4Н 0 40,0 40,0 47,0 31,0

Аммиак (25%-же раствор), мп

50,0

55,0 65,0 42,0 сн ян соон

Na0H

5 во 29 0 34е0 22 0

ОП-10

2,0

Апкилдиметиламино ксид (30%-ный раствор), мп

5,0 6,0 4,0

1,25 1,25 1,5 1,0

До 1 До 1 До 1 До 1

НаВН4

Вода, л

955 95 9 8 93 рн

5 14569 мического проявления, фиксирования и усиления в кобальтовом физическом проявитеп е, включающем шестиводный хлорид кобальта, аминсодержащее соединение, четырехводный виннокислый калий-натрий, гидроксид натрия, поверхностно-активное вещество, боргидрид натрия и воду, о т л и ч а ю- шийся тем, что, с целью упроще- 10 ния процесса и улучшения условий труда, стадии проявления и фиксирования проводят одновременно обработкой пленок в проявлянще-фиксирукщем растворе, включающем безводный сульфит натрия, гидрохинон,гидроксид натрия, фенидон, двенадцативодныеалюмокалиевые квасцы, пятиводный тиосульфат натрия и воду при следующем содержании компонентов, r /л: 20

Пяти водный тиосульфат натрия 3v-55

Вода До 1л в качестве аминсодержащего соединения в кобальтовом физическом проявителе используют аминоукгусиую кислоту, а в качестве поверхностноактивного вещества — 30%-ный водный раствор алкилдиметиламиноксида формулы К(СН ) ИО, где R — смесь прямоцепных алкильных остатков С,о "

С1» средняя молекулярная масса =

= 236-266, при следующем содержании компонентов, г/л:

Шестиводный хпорид кобальта . 46-71

Аминоуксусная кислота

Четырехводный виннокислый калийнатрий 31-47

Гидроксид натрия 22-34

30%-ный водный раствор апкилдиметиламиноксида 4-6

Боргидрид натрия 1,0-1,5

Вода До1л рн 9,3-9,8

7 1456926

Т аблица2

Т аблнца4

10

D на сенситограмме 0,01-1,5

° 0 0,00

0,25-2,7

0,40-3,0

D после усилеНИ Я

D после усиле" нйя 0 15

0,01

0,00

0,00

Т anirиц а3 25

Т аблиц а5

55 0

30,0

9> на сеиситогр амме

Oе01 1,5 Oэ01 1,0 Р на сенснтограмме

0,01-1,50 0,01-1,0

40 Dî

0,00

0,00

0,00

0,00

О, 5- )5,0 1, 3-5,0

0,04-3, 1 0,2-3,3

П после уси45 ленин,0 после усиления

0,00

0,00

0,00

0,00

Составитель К. Платонычева

Техред А. Кравчук

Редактор В.Данко

Корректор О.Кравцова

Заказ 7551/46 Тираж 412 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 1 3035, Москва, Ж-35, Раушская наб ., д . 4/5

Ф

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Количество тиосул ьфат а в ПФР,г

Время обработ ки в ПФР до максимальной

П,. мин

Количество .тиосульфата . в ПФР ° г

Время обработки в ПФР до максимал ьной

Р мин

Количество

55 0 5 тиосульфата вПФР, r

Время обработки в ПФР.до максимал ьной D мин

D на сенсито0,01-1,0 15 "

0,00 о

Количество тносульфата

30 в ПФР,r

Время обработки в ПФР до максимальной D>

0,01" 1 5 0,01-1 0

0,00 0,00

0,2-3,6, 0,1-3,0
