Реферат



№ 145701

Класс 30а, 11

СССР

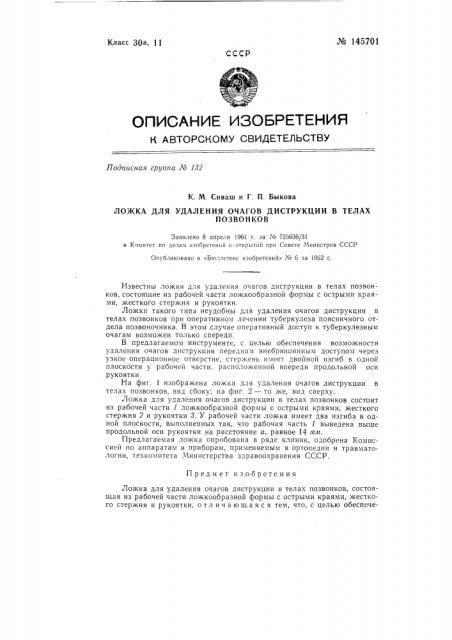

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Лодписная группа М 182

К. М. Сиваш и Г. П. Быкова

ЛОЖКА ДЛЯ УДАЛЕНИЯ ОЧАГОВ ДИСТРУКЦИИ В ТЕЛАХ

ПОЗВОНКОВ

Заявлено 8 апреля 1961 г. 3a Ne 726636/31 в К в штет по делам изобретений ii открытий при Совете Министров СССР

Опубликовано в «Б|оллетене изобретений» М 6 за 1962 г.

Предмет изобретения

Ложка для удаления очагов диструкции в телах позвонков, состоящая из рабочей части ложкообразной формы с острыми краями, жесткого стержня и рукоятки, отличающаяся тем, что, с целью обеспечеИзвестны ложки для удаления очагов диструкции в телах позвонков, состоящие из рабочей части ложкообразной формы с острыми краями, жесткого стержня и рукоятки.

Ложки такого типа неудобны для удаления очагов диструкции в телах позвонков при оперативном лечении туберкулеза поясничного отдела позвоночника. В этом случае оперативный доступ к туберкулезным очагам возможен только спереди.

В предлагаемом инструменте, с целью обеспечения возможности удаления очагов диструкции передним внебрюшинным доступом через узкое операционное отверстие, стержень имеет двойной изгиб в одной плоскости у рабочей части, расположенной впереди продольной оси рукоятки, На фиг. 1 изображена ложка для удаления очагов диструкции в телах позвонков, вид сбоку; на фиг, 2 — то же, вид сверху.

Ложка для удаления очагов диструкции в телах позвонков состоит из рабочей части 1 ложкообразной формы с острыми краями, жесткого стержня 2 и рукоятки 3. У рабочей части ложка имеет два изгиба в одной плоскости, выполненных так, что рабочая часть 1 выведена выше продольной оси рукоятки на расстояние а, равное 14 лгм.

Предлагаемая ложка опробована в ряде клиник, одобрена Комиссией по аппаратам и приборам, применяемым в ортопедии и травматологии, техкомнтета Министерства здравоохранения СССР. № 1457О1 ния возможности удаления очагов диструкции передним внебрюшинным доступом через узкое операционное отверстие, стержень инструмента имеет двойной изгиб в одной плоскости у рабочей части, расположенной впереди продольной оси рукоятки, Фиг 1

Фиг Z

Составитель h. Н, Эскин

Редактор А. К. Лейкина Техред А. А. Кудрявицкая Корректор Н. В Щербакова

Типография ЦБТИ, Москва, Петровка, 14.

11одп. к печ. IО,IV-62 г.

Зак. 3405

ЦБТИ Комитета по делам

Москва, формат бум. 70Х108 /, Объем 0,18 изд. л.

1прахк 450 Цена 4 коп. изобретений и открытий при Совете Министров СССР

Центр, М. Черкасский пер., д. 2/6.
