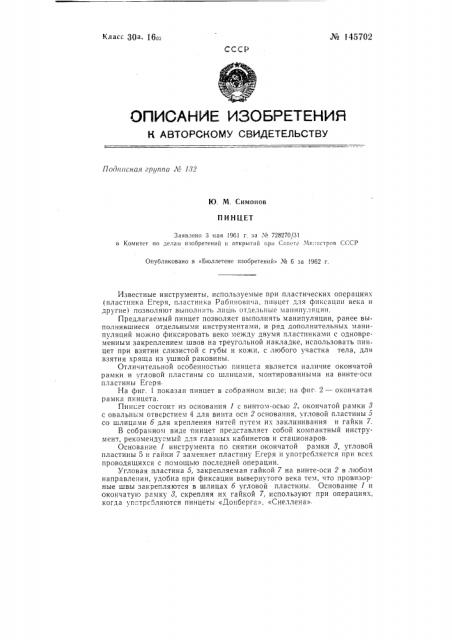

Класс 30а, 16аз № «145702

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Лодпнсная группа М 132

Ю. М, Симонов

ПИНЦЕТ

Заивлено 3 маи 1961 г. за ¹ 728270/31 в Комитет по делам изобретений и открытий при Совете Ми;:петров CCCP

Опубликовано в «Бюллетене изобретений» № 6 за 1962 г.

Известные инструменты, используемые при пластических операциях (пластинка Егеря, пластинка Рабиновича, пинцет для фиксации века и другие) позволяют выполнить лишь отдельные манипуляции, Предлагаемый пинцет позволяет выполнять манипуляции, ранее выполнявшиеся отдельными инструментами, и ряд дополнительных манипуляций можно фиксировать веко между двумя пластинками с одновременным закреплением швов на треугольной накладке, использовать пинцет при взятии слизистой с губы и кожи, с любого участка тела, для взятия хряща из ушной раковины.

Отличительной особенностью пинцета является наличие окончатой рамки и угловой пластины со шлицами, монтированными на винте-оси пластины Егеря

На фиг. 1 показан пинцет в "îáðàííî,ì виде; ;на фиг. 2 — окончатая рамка пинцета.

Пинцет состоит из основания 1 с винтом-осью 2, окончатой рамки 3 с овальнь;м отверстием 4 для винта оси 2 основания, угловой пластины 5 со шлицами б для крепления нитей путем их заклинивания и гайки 7.

В собранном виде пинцет представляет собой компактный инструмент, рекомендуемый длч глазных кабинетов и стационаров

Основание 1 инструмента по снятии окончатой рамки 3, угловой пластины 5 и гайки 7 заменяет пластину Егеря и употребляется пр« всех проводящихся с помощью последней операции.

Угловая пластина 5, закрепляемая гайкой 7 на винте-оси 2 в любом направлении, удобна при фиксации вывернутого века тем, что провизорные швы закрепляются в шлицах б угловой пластины. Основание 1 и окончатую рамку 3, скрепляя их гайкой 7, используют при операциях, когда употрсбляются пинцеты «Донберга», «Cíåëëåíà». № 145702

Предмет изобретения

Пинцет, выполненный в виде пластинки Егеря, снабженный винтомосью, отл ич а ю щи и с я тем, что, с целью расширения возможностей использования его при пластических операциях, он снабжен окончатой рамкой и угловой пластиной со шлицами, монтированными на винтеоси пластины Егеря.

Фиг T

Составитель описания С. В. Пыжев.

Редактор А. К. Лейкина Техред А. А. Кудрявицкая Корректор Н. В. Щербакова

Г!одп. к печ, 4Х-62 г. Формат бум. 70)(108 / Объем 0,18 изд. л.

Зак. 4355 Тираж 450 Цена 4 коп.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/б.

Типография ЦБТИ, Москва, Петровка, 14.
