Способ токовой защиты силового трансформатора (реактора) от замыканий на магнитопровод

Способ токовой защиты силового трансформатора (реактора) от замыканий на магнитопровод

Иллюстрации

Показать все

Реферат



Изобретение относится к области релейной защиты и может быть использовано для защиты от замыканий на магнитопровод силовых трансформаторов (реакторов), работающих в сети с заземленной нейтралью. Цель изобретения - повышение чувствительности защиты. С помощью трансформатора тока 6 контролируют ток в цепи заземляющего провода 6, соединяющего магиитопровод 2 трансформатора (реактора ) с его заземленным баком 5. При повышении контролируемым током заданной уставки срабатьшает токовое реле 7 и отключает защищаемый трансформатор (реактор), 1-ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1457050 А1 1) 4 Н 02 Н 7/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР (21) 4262146/24-07 (22) 31.03.87 (46) 07.02.89. Бюл. Р 5 (71) Предприятие "ИЪктехэнерго" Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей

"Союз гехэнерго" (72) Е.P Юрчакевич, М.С. Данилович и З.М. Кривуля (53) 621.316.925 (088.8) (56) Федосеев А.М. Основы релейной аащиты. M. — Ë.: ГЭИ, 1961.

Чернобровов Н.R. Релейная защита.

М.: Энергия, 19749 с. 472-473 ° (54) СПОСОБ TOKOBOA ЗАЩИТЫ СИЛОВОГО

ТРАНСФОРМАТОРА (РЕАКТОРА) ОТ ЗАМЫКАНИИ НА МАГНИТОПРОВОД (57) Изобретение относится к области релейной защиты и может быть использовано для защиты от замыканий на магнитопровод силовых трансформаторов (реакторов), работающих в сети с заземленной нейтралью. Цель изобретения — повышение чувствительности защиты. С помощью трансформатора тока 6 контролируют ток в цепи заземляющего провода 6, соединяющего магнитопровод 2 трансформатора (реактора) с его заземленным баком 5.При повьппении контролируемым током заданной уставки срабатывает токовое реле 7 и отключает защищаемый трансформатор (реактор). 1 ил.

1457050

Формула изобретения

Способ токовой защиты силового трансформатора (реактора) от замыканий на магнитопровод основанный на контроле тока в заземляющем проводе и сравнении контролируемого тока с заданной уставкой, при превышении которой формируют сигнал на отключение трансформатора (реактора), отличающийся тем, что, с целью повышения чувствительности защиты, ток контролируют s проводе, соединяющем магнитопровод трансформатора (реактора) с заземленным баком. где К„ — коэффициент надежности;

I„<- максимальное значение тока небаланса, протекающего в заземляющем проводе;

К - коэффициент трансформации трансформатора тока.

Составитель В. Онучин

Редактор A. Шандор Техред Л.Сердюкова Корректор С. Черни

Заказ 7559/52 Тираж 605 Подписное

ВНКШИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Прои родственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к релейной защите и может быть использовано для защиты от замыканий на магнитопровод силовых трансформаторов (реакта5 ров), работающих в сети с заземленной нейтралью.

Целью изобретения является повышение чувствительности защиты.

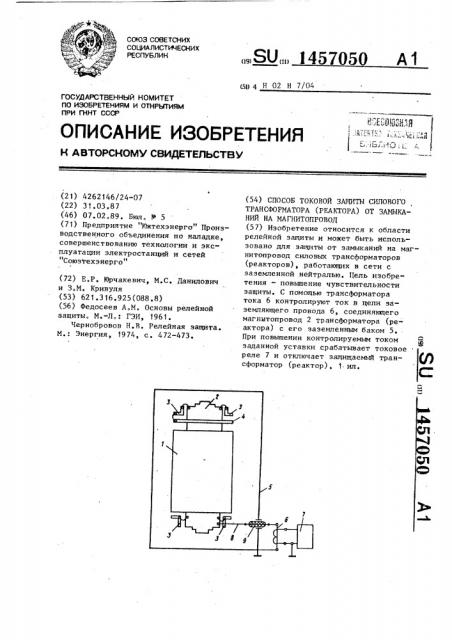

На чертеже приведена схема устрой- 10 ства, реализующего предложенный способ.

Устройство содержит обмотку 1 трансформатора (реактора), магнитопровод 2 и соединенные с ним элект- 15 рически конструктивные элементы: ярмовые балки 3 и нажимные кольца. 4 (другие элементы не показаны), бак 5, трансформатор 6 тока, исполнительный орган защиты — токовое реле 7, при- 20 чем магнитопровод 2 соединен электрически проводником 8 с проходным изолятором 9, который заземлен через первичную обмотку трансформатора 6 тока, а к вторичной обмотке тран- 25 сформатора тока подсоединено токовое реле 7.

Вторичную обмотку трансформатора тока включают на токовое реле, которое срабатывает при увеличении тока повреждения до, заданной уставки.

Ток срабатывания токового реле выбирают из условия

Ток небаланса I „g обусловлен внешними однофазными замыканиями и несим-45 метрией изоляционной конструкции силового трансформатора.

Для обеспечения протекания всего тока повреждения по первичной обмотке трансформатора тока, включенной между магнитопроводом силового трансформатора и баком, не требуется выполнения дополнительной изоляции, так как согласно техническим услови. ям на изготовление магнитопроводы силовых трансформаторов (реакторов) изолируют от донной части бака. Поэтому при контроле тока в заземляющем проводе между магнитопроводом и баком трансформатора (реактора) не требуется отстройки защиты от возможных помех, вызванных токамИ короткого замыкания вторичной коммутации на бак трансформатора.

Таким образом, отсутствие возможных помех в токе трансформатора тока и исключение ответвления тока повреждения (помимо трансформатора тока) повышает чувствительность защиты, обеспечивая ее селективность действия по отношению к другим защитам силового трансформатора (реактора).
