Реферат



Изобретение относится к электромашиностроению . Цель изобретения - расширение области применения двухскоростных полюсопереключаемых обмоток путем получения -чисел полюсов с отношением . В конструктивном отношении обмотка вьшолнена однослойной из двадцати одной концентрической катушечной группы и жет быть использована для механизированной укладки в пазы магнитопровода с использованием существующего технологического оборудования, что значительно улучшает трудоемкость изготовления . Дано распределение катушек по пазам. 1 ил. с

CQIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

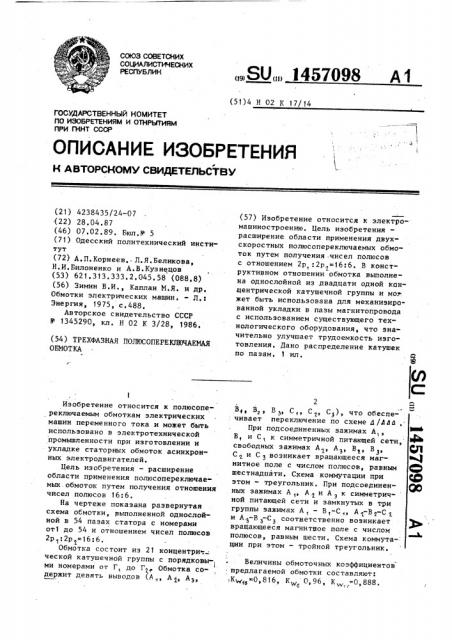

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П НТ СССР (21) 4238435/24-07 (22) 28.04.87 (46) 07,02.89. Бюл.У. 5 (71) Одесский политехнический институт (72) А.П.Корнеев, Л.Я.Беликова, Н.И.Билоненко и А.В.Кузнецов (53) 621.313,333.2.045 ° 58 (088.8) (56) Зимин В,И., Каплан М.Я. и др.

Обмотки электрических машин. - Л.:

Энергия, 1975, с.488.

Авторское свидетельство СССР

fI - f345290, кл. Н 02 К 3/28, 1986. (54) ТРЕХФАЗНАЯ ПОЛЮСОПЕРЕКЛЮЧАЕМАЯ

ОБМОТКА

Изобретение относится к полюсопереключаемым обмоткам электрических машин переменного тока и может быть использовано в электротехнической промышленности при изготовлении и укладке статорных обмоток асинхронных электродвигателей.

Цель изобретения - расширение области применения полюсопереключаемых.обмоток путем получения отношения чисел полюсов 16:6, На чертеже показана развернутая схема обмотки, выполненной однослойной в 54 пазах статора с номерами от1 до 54 и отношением чисел полюсов

2р1. 2р 16: 6.

Обмотка состоит из 21 концентри= ческой катушечной группы с порядковы-; ми номерами от Г, до Г2 Обмотка содержит девять выводов (А „, А 2, А, „„30„„)457098 А 1 (51)4 Н 02 К 17/14 (57) Изобретение относится к электромашиностроению. Цель изобретения— расширение области применения двухскоростных полюсопереключаемых обмоток путем получения чисел полюсов с отношением 2р :2р 16:6. В конст2 руктивном отношении обмотка выполнена однослойной из двадцати одной канцентрической катушечной группы и мо». жет быть использована для механизированной укладки в пазы магнитопровода с использованием существующего технологического оборудования, что значительно улучшает трудоемкость изготовления. Дано распределение катушек по пазам. 1 ил.

В, В,, В >, С,, С, C ), что обеспечивает переключение по схеме а /BED, При подсоединенных зажимах А

Ф

В, и С, к симметричной питающей сети, свободных зажимах А2 А33 В1i ВЗ

С и С З возникает вращающееся магнитное поле с числом полюсов, равным шестнадцати. Схема коммутации при этом - треугольник. При подсоединенных зажимах А „ А 2 и А з к симметрич- ной питающей сети и замкнутых в три группы зажимах А, — В,-С „, А -В -С 2 и А -В -Сэ соответственно возникает вращающееся магнитвое поле с числом полюсов, равным шести. Схема коммута- ции при этом — тройной треугольник.

Величины обмоточных коэффициентов предлагаемой обмотки составляют: ,К „ 0,816, K 0,96, К „=0,888.

1457098

rt I» r fe rd rN ГФ /Ф ГФ7 re re юз лч Ъ |а Л ю Гч гВ И е

Составитель A.Êåöàðèñ

Редактор В.Петраш Техред Л.Олийнык Корректор Н,Гунько

ЮЮ

Заказ 7562/54 Тираж 645 Подписное (ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгорсп, ул. Проектная, 4

Отношение индукций в воздушном зазоре SS„ /Вд, -1 046, В конструктивном отношений обмотка выполнена однослойной из двадцати

5 одной концентрической катушечной . группы и может быть использована для мшханизированной укладки в пазы маг.нитопровода с использованием существующего технологического оборудования, что значительно уменьшит трудоемкость изготовления.

Формула изобретения

Трехфазная полюсопереключаемая обмотка .двухскоростного двигателя, выполняемая однослойной в 54 пазах статора с номерами от 1 до 54, содержащая катушки, неравномерно распределенные по катушечным группам, объединенным в девять образующих замкнутый контур„частей, соединенных согласно и последовательно в порядке возрастания номеров, снабженная девятью выводами, взятыми из точек соединения частей, о т..л...и ч а ю— щ .а я с я тем, что, с целью расширения области применения полюсопереключаемых обмоток путем получения чисел полюсов отношением 2р :2р =

16:6, обмотка выполнена из 21 катушечной группы с номерами от Г„ до

Г „, из которых шесть с порядковыми номерами Г, Г, Г9 Г „, Г,, Г„и началами внешних катушек в пазах с номерами 1,8, 19 26,37 и 44 соответственно образованы одной катушкой с шагом Y=10 и одной катушкой с шагом

У8, а 15 катушек с порядковыми номеРами Г,1Är„r Г„r„Г«r„ 1,,r„ ! ф Ч 19

Г, Г, Г, Г, и Г, и началами в пазах с номерами 5,12,13,15,16,23,30,31, 33, 34, 41, 48, 49, 51 и 52 образованы катушками с шагом Y=. 9, причем в первую часть с зажимами А1 и А включены катушечные группы с порядковыми номерами Г „ и Г, во вторую, часть с.зажимами А и А - группы с номерами Г> и Г „ в третью часть с зажимами Аз-В „ - группы с номерами

Г,,Г и Г<„ eT e z Yl acerb saжимами В1 и В - группы с номерами

Г f5 и rf8 в пятую часть с зажимами

В и В з — группы Г,„и Г„, в шестую часть с зажимами В -С - руппы Г

3 1Z$

Г1 и Г В седьмую часть с зажимами

С, и Cz — группы Г> и Г„, в восьмую часть с зажимами С и С - группы

Г„ и Г7, в девятую часть с зажимами

С -А „- группы Г, Г и Г1, причем. катушечные группы с порядковыми номерами Г,Г,Г Гg,Г1 уГ14,r Г и Г

11 ° 14 fg> (1 11 включены встречно по отношению к остальным катушечным группам в пределах частей.
