Класс 42", 14о1 № 145777

СССР

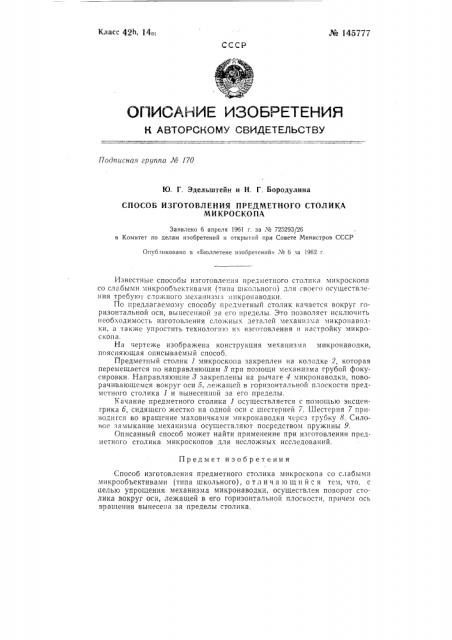

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 170

Ю. Г. Эдельштейн и Н. Г. Бородулина

СПОСОБ ИЗГОТОВЛЕНИЯ ПРЕДМЕТНОГО СТОЛИКА

МИКРОСКОПА

Заявлено 6 апреля 1961 г. за _#_e 725293/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опуб ппковано в «Бюллетене изобретений» Л 6 за 1962 т.

Известные спосооы изготовления предметного столика микроскопа со слабыми микрообъектнвами (типа школьного) для своего осуществления требуloT сложного механизм:1 мнкронаводки.

По предлагаемому способу предметный столик качается вокруг горизонтальной оси, вынесенной за его пределы. Это позволяет исключить необходимость изготовления сложных деталей механизма микронаводки, а также упростить технологию нх изготовления и настройку микроскопа.

На чертеже изображена конструкция механизма микронаводки, поясняющая описываемый способ.

Предметный столик 1 микроскопа закреплен на колодке 2, которая перемещается по направляющим 3 при помощи механизма грубой фокусировки. Направляющие 8 закреплены на рычаге 4 микронаводки, поворачивающемся вокруг оси 5, лежащей в горизонтальной плоскости предметного столика 1 и вынесенной за его пределы.

Качание предметного столика 1 осуществляется с помощью эксцентрика б, сидящего жестко на одной оси с шестерней 7, Шестерня 7 приводигся во вращение маховичками микронаводки через трубку 8. Силовое замыкание механизма осуществляют посредством пружины 9.

Описанный способ может найти применение при изготовлении предметного столика микроскопов для несложных исследований.

Предмет изобретения

Способ изготовления предметного столика микроскопа со слабыми микрообъективами (типа школьного), отличающийся тем, что. с целью упрощения механизма микронаводки, осуществлен поворот столика вокруг оси, лежащей в его горизонтальной плоскости, причем ось вращения вынесена за пределы столика. редактор Н. С. Кутафина
