Рабочий орган для внесения жидких растворов в почву

Рабочий орган для внесения жидких растворов в почву

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для ленточного внесения жидких растворов в почву с целью уничтожения сорняков. Цель изобретения - снижение потерь жидких растворов и улучшение качества их заделки. Рабочий орган имеет стойки 1, закрепленньй на них плоскорез 2, подводящий жидкость трубопровод 3 с распылителем 4. Последний расположен под козырьком 5j имеющим продольные гофры. За козьфьком установлен каток 7, ось которого расположена над задним обрезом козырька. Плоскорез 2 подрезает почвенный пласт, который поступает на гофры козырька и подается под каток 7. Одновременно подают под козырек через распылитель 4 раствор гербицидов. 3 ило

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

8 А1 (19) (11) (51)4 А 01 С 23/02,«., ; ли«; )«

«) . «, ««« «",««;,«« . "« с)(« Т.:-:: «, ««,)«« „ .«::

Е :

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4135037/30-15 (22) 16.10.86 (46) 15.02.89. Бюл. № 6 (71) Крымский сельскохозяйственный институт им.M.È.Êàëèíèíà (72) В.Э.Маге (53) 631.33 (088.8) (56) Авторское свидетельство СССР № 1291054, кл. А 01 С 23/02, 1987. (54) РАБОЧИЙ ОРГАН ДЛЯ ВНЕСЕНИЯ ЖИДКИХ РАСТВОРОВ В ПОЧВУ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для ленточного внесения жидких растворов в почву с с целью уничтожения сорняков. Цель изобретения — снижение потерь жидких растворов и улучшение качества их заделки. Рабочий орган имеет стойки закрепленный на них плоскорез 2, подводящий жидкость трубопровод 3 с распылителем 4. Последний расположен под козырьком 5,- имекв(им продольные гофры. 3а козырьком установлен каток

7, ось которого расположена над задним обрезом козырька. Плоскорез 2 подрезает почвенный пласт, который поступает на го@ры козырька и подается под каток 7. Одновременно подают под козырек через распылитель 4 раствор гербиц)щов. 3 ил.

1457838

Ar 8+ Уелолтнвчиюааиа

Составитель З,Сидорова

Техред М.Ходанич Корректор С.Патрушева

Редактор И.Касарда

Заказ 277/1 Тираж 618 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельско-, хозяйственному машиностроению, в частности к машинам для ленточного внесения жидких растворов и почву с целью уничтожения сорняков.

Цель изобретения — снижение потерь жидких растворов и улучшение качества их заделки.

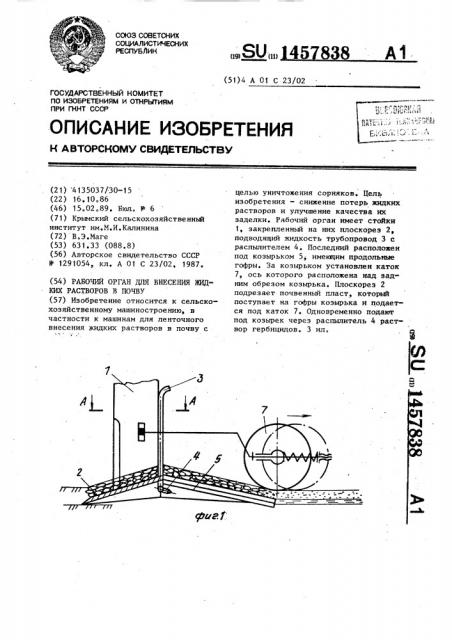

На фиг.1 изображен предлагаемый рабочий орган, вид сбоку; на фиг.2— разрез А-А на фиг. 1; на фиг.3 — схема поперечного нрофиля борозды после ее заделки.

Рабочий орган содержит две вертикальные стойки 1, которые имеют одностороннюю заточку внизу и закрепленный на них плоскорез 2.

За правой по ходу движения стойкой установлен подводящий жидкость трубопровод 3, нижний конец которого имеет распылитель 4, расположенный под козырьком 5. Последний крепится к заднему обрезу плоскореза по всей его ширине и на нем выполнены продольные гофры 6.

За козырьком установлен прикатывающий каток 7., ось 8 которого расположена над задним обрезом козырька.

Стойки установлены в держателе (не показан).

Рабочий процесс осуществляется следукщим образом.

Плоскорез 2 подрезает и поджимает почвенный пласт, который поступает на козырек 5 и по гофрам 6 подается под каток 7. Последний через верхний слой почвы постоянно поджимает козырек к подстилающему слою почвы и вдавливает в него впадины гофр заднего обреза козырька. При этом на

10 подстилающем слое формируются бороздки, которые увеличивают площадь контакта почвы с вносимым под козырек

5 с помощью распыпителя 4 раствором.

Комки верхнего, слоя почвы эффективно

15 раздавливаются за счет заклинивания их между выступами гофр и катком 7, которым затем уплотняются и разравниваются.

Формула и з о б р е т е н и я

Рабочий орган для внесения жидких растворов в почву, содержащий плос- . корез на двух стойках, наклоненный вниз козырек, распылитель, установленный под последним, подводящий жидкость трубопровод и расположенный за козырьком прикатывакиций каток,о т— л и ч а ю шийся тем, что, с целью снижения потерь жидких растворов и улучшения качества их заделки в почву, на козырьке выполнены продольные гофры, а ось прикатывакицего катка расположена над задним обрезом козырька.
