Устройство для измерения площади листьев растений

Устройство для измерения площади листьев растений

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельского хозяйства и может быть использовано для определения площади листовой поверхности. Цель изобретения - повышение точности измерения и упрощение конструкции. Лист помещают на диэлектрическую пластину 4 между пластинами 2 и 5. Игольчатый электрод 1 и нижняя пластина 5 конденсатора соединены с входом преобразователя 10 емкость - напряжение, которьй преобразует переменный ток, протекающий через конденсатор, в напряжение, величина которого соотве-, тствует измеряемой емкости. Затем напряжение с преобразователя 10 поступает на масштабный усилитель 11, соединенный с индикатором 12. 1 ип.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 А 01 G 7/00

1

1 (1 p;-, II!1 t .3

1 "ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3771669/30-15 (22) 12. 07. 84 (46) 15.02.89. Бюл. У 6 (71) Физико-химический институт

АН УССР и Научно-производственное объединение по виноградарству и виноделию (72) А.А. Кучер и В.А. Шерер (53) 681.121:681.121.08 (088 ° 8) l (56) Авторское свидетельство СССР

У 702238, кл. А 01 G 7/00, 1979.

Авторское свидетельство СССР

У 1056956, кл. А 01 G ? /00, 1983. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПЛОЩА; ДИ ЛИСТ bE В РАС ТЕ НИЙ (57) Изобретение относится к области сельского хозяйства и может быть использовано для определения площади листовой поверхности. Цель изобретения — повышение точности измерения и упрощение конструкции. Лист помещают на диэлектрическую пластину 4 между пластинамн 2 и 5. Игольчатый электрод 1 и нижняя пластина 5 конденсатора соединены с входом преобразователя 10 емкость — напряжение, который преобразует переменный ток, протекающий через конденсатор, в напряжение, величина которого соответствует измеряемой емкости. Затем напряжение с преобразователя 10 поступает на масштабный усилитель 11, соединенный с индикатором 12. 1 ил.

145 7856

Составитель Г. Шарков

Техред М.Дидык

Редактор И. Касарда

Корректор Н. Король

Заказ 279/2

Тираж 618

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д . 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскому хозяйству и может быть использовано для определения площади листовой поверхности.

Цель изобретения — повышение точности измерения и упрощение конструкциии.

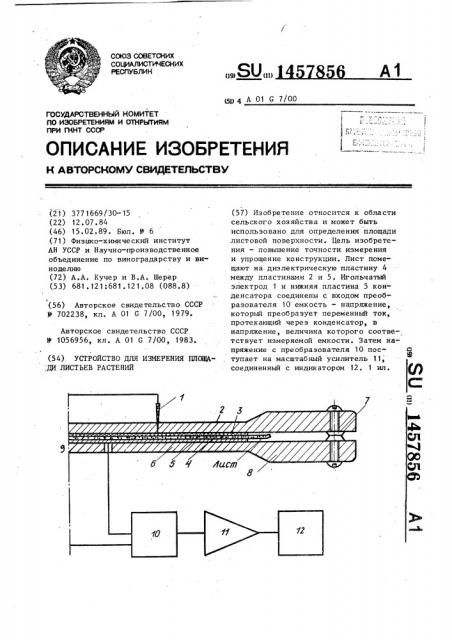

На чертеже представлена функциональная схема устройства для измерения площади листьев растений.

Устройство содержит игольчатый электрод 1, прижимную пластину 2, слой 3 упругого материала, диэлектрический слой (пластину) 4, нижнюю 15 пластину 5 конденсатора, основание

6, ограничители 7, держатели 8, шарнир 9, преобразователь 10 емкость напряжение, масштабный усилитель 11 и индикатор 12. 20

Пластины 2 и 5 конденсатора установлены с возможностью перемещения относительно шарнира 9. Игольчатый электрод 1 установлен в центральной части пластины 2 и соединен с 25 входом преобразователя 10 емкость напряжение, другой вход которого соединен с пластиной 5 плоскопараллельного конденсатора. Выход преобразователя 10 подключен к входу масштаб- 30 ного усилителя 11, выход которого соединен с индикатором 12.

Устройство работает следующим об. разом.

Лист верхней стороной, не имекицей рельефа жилок, помещают на нижнюю диэлектрическую пластину 4 и прижимают его к ней пластиной 2 до соприкосновения ограничителя 7. При этом лазер разравнивается упругим сло- щ ем 3 на поверхности пластины 4 и прокалывается игольчатым электродом 1 так, что образуется система плоскопараллельного конденсатора.

Игольчатый электрод i и нижняя пластина 5 конденсатора подсоединены к выходу преобразователя 10 емкость— напряжение. Этот блок преобразует переменный ток, протекающий через конденсатор, в постоянное напряжение, величина которого соответствует величине измеряемой емкости конденсатора. Напряжение с выхода блока 10 поступает на масштабный усилитель 11, а затем на индикатор 12, шкала котоЪ рого проградуирована в единицах пло-.щади. Масштабный усилитель служит для умножения напряжения, снимаемого с блока 10, на коэффициент пропорциональности между емкостью и площадью листа.

Таким образом, повышается точность измерения и упрощается конструкция.

Формула изобретения

Устройство для измерения площади листьев растений, содержащее конденсатор, включающий плоскую пластину, преобразователь емкость - напряжение, масштабный усилитель и индикатор, отличающееся тем, что, с целью повышения точности измерения и упрощения конструкции, оно снабжено игольчатым электродом, шарниром и диэлектрической пластиной, установленной на плоской пластине конденсатора, причем игольчатьй электрод установлен с возможностью перемещения относительно шарнира и совмещения с центральной частью диэлектрической пластины и соединен с входом преобразователя емкость — напряжение, другой вход которого соединен с плоской пластиной конденсатора, а выход преобразователя емкостьнапряжение подключен к входу масштабного усилителя, выход которого соединен с индикатором .
