Корригирующее приспособление при вальгусном отклонении первого пальца стопы

Корригирующее приспособление при вальгусном отклонении первого пальца стопы

Иллюстрации

Показать все

Реферат



Изобретение предназначено для ортопедии. Цель изобретения - увеличение редрессирующего воздействия на первый палец стопы с комплексным воздействием на элементы деформации стопы . Приспособление содержит чехолнапальчник 1, пяточную 2 и поперечную резиновые тяги 3, разгрг ;аюжий элемент 4, карман для ваииков 5 и направляющую на разгружающем элементе 6. Приспособление позволяет разгрузить натоптыши и облегчить функцию переката. 1 ил. S

СОЮЗ СОВЕТСНИХ

СОЩИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (Я) 4 А 61 F 5/14

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР (21) 4197581/28-14 (22) 20. 02. 87 (46) 15.02.89. Бюл. Ф 6 (71) Ленинградский научно-исследовательский институт протезирования (72) В.А, Кудрявцев и Ю.Б. Голубева (53) 617.586-089.22 (088.8) (56) Батенкова Г.И. и др. Вкладные ортопедические приспособления для стандартной обуви. — Протезирование и протезостроение, Сборник трудов

ЦНИИПП, вып. 55. M., 1980, с, 67-68.

° зФ 1Я?924 А1 (54) КОРРИГИРУЮЩЕЕ ПРИСПОСОБЛЕНИЕ ПРИ

ВАЛЬГУСНОМ ОТКЛОНЕНИИ ПЕРВОГО ПАЛЬЦА

СТОПЫ (57) Изобретение предназначено для ортопедии. Цель изобретения — увеличение редрессирующего воздействия на первый палец стопы с комплексным воздействием на элементы деформации стопы. Приспособление содержит чехолнапальчник 1, пяточную 2 и цоперечную резиновые тяги 3, разгружающий элемент 4, карман для валиков 5 и направляющую на разгружающем элементе

6. Приспособление позволяет разгрузить натоптьппи и облегчить функцию переката. 1 ил.

1457924 закрепляют на пятке петлеобразную резиновую тягу 2. Затем надевается чулок (носок) и обувь °

Использование корригирующего приспособления позволяет более эффективно корригировать деформацию первого пальца, разгрузить натоптыши и облегчить функцию переката, т.е. наи1ц более комплексно воздействовать на деформацию стопы.

Формула изобретения

Составитель А. Новиков

Техред М.Дидык

Корректор М. Демчик

Редактор Н. Горват

Заказ 282/6

Тираж 644

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ CCCP

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к медицинской технике, в частности к ортопедическим приспособлениям, и может быть использовано при лечении больных,с вальгусным отклонением первого пальца стопы.

Цель изобретения - увеличение редрессирующего воздействия на первый палец стопы с комплексным воздействием на элементы деформации стопы

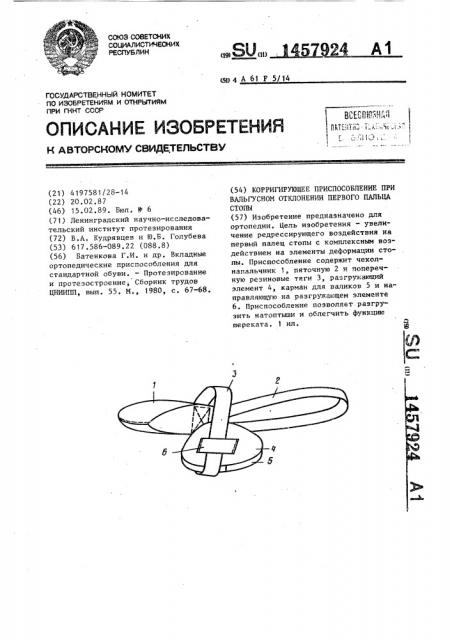

На чертеже представлено корригирующее приспособление при вальгусном отклонении первого пальца стопы.

Приспособление содержит чехолнапальчник 1, пяточную 2 и поперечную 3 резиновые тяги, разгружающий элемент 4, карман 5 для валиков, направляющую 6 на разгружающем элементе.

Работа корригирующего приспособления при вальгусном отклонении первого пальца стопы заключается в следующем. 25

Продевают .обнаженную стопу в поперечную тягу 3, на первый палец стопы надевают чехол-напальчник устанавливают разгружающий элемент 4 под головками плюсневых костей, предварительно вложив в его карман 5 необходимого размера валик (разгружающий элемент перемещается в любом .направлении по поперечной тяге), Корригирующее приспособление при вальгусном отклонении первого пальца стопы, содержащее разгружающий элемент под головки плюсневых костей, о т л и ч а ю щ е е с я тем, что, с целью увеличения редрессирующего воздействия на первый палец стопы с комплексным воздействием на элементы деформации стопы, в него введены чехол-напальчник, петлеобразные пяточная и поперечная резиновые тяги, направляющая, жестко закрепленная под разгружающим элементом, причем пяточная и поперечная резиновые тяги прикреплены к чехлу-напальчнику с внутренней стороны стопы, а поперечная резиновая тяга пропущена через направляющую разгружающего элемента, в котором в проксимальной области выполнен карман для валиков.
