Барабанный кристаллизатор

Барабанный кристаллизатор

Иллюстрации

Показать все

Реферат



Изобретениеотносится к химическому машиностроению и позволяет -повысить производительность и улучшить качество продукционной суспензии. Барабанный кристаллизатор содержит барабан 1, штуцеры 3 и 4 для подачи исходного раствора и воздуха, камеру 6 для вывода продукционной суспензии и камеру 7 для отвода воздуха. На участке внутренней поверхности барабана , составляющей /3-2/3 его длины, со стороны выгрузки размещена винтовая спираль 2, а на участке, свободном от винтовой спирали 2, размещен скребок 14. Исходньм раствор через штуцер 3 поступает внутрь вращающегося барабана 1. Противотоком к нему движется воздух, поступающий в барабан через штуцер 4. Наличие винтовой спирали 2 позволяет интенсифицировать процессы тепломассообмена и обеспечивает продольное перемешивание раствора. 1 з.п. ф-лы, Гил. § I/

А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) 651) 4 В 01 D 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И OTHPbITHSIM

ПРИ ГКНТ СССР (2i) 4276883/23-26 (22) 06.07.87 (46) 15.02.89. Бюл. Н- 6 (72) В.А.Бондарь и П.M.Êàëü÷åíêî (53) 66.065 ° 52.05 (088.8) (56) Бэмфорт А.В. Промышленная крис. таллизация. M. Химия, 1969, с.46.

Иатусевич Л.Н. Кристаллизация из растворов в химической промышленности. M. Химия, 1968, с. 174-175, рис. 79. (54) БАРАБАННЫЙ КРИСТАЛЛИЗАТОР (57) Изобретение. относится к химическому машиностроению и позволяет повысить производительность и улучшить качество продукционной суспензии. Барабанный кристаллизатор содержит барабан 1, штуцеры 3 и 4 для подачи исходного раствора и воздуха, камеру 6 для вывода продукционной суспензии и камеру 7 для отвода воздуха. На участке внутренней поверхности барабана, составляющей 1/3-2/3 его длины, со стороны выгрузки размещена винтовая спираль 2, а на участке, свободном от винтовой спирали 2, размещен скребок 14. Исходный раствор через штуцер 3 поступает внутрь вращающегося барабана 1. Противотоком к нему движется воздух, поступающий в барабан через штуцер 4. Наличие винтовой спирали 2 позволяет интенсифицировать процессы тепломассообмена и C е обеспечивает продольное перемешивание раствора. 1 з.п. ф-лы, 1 ил.

1457946

Изобретение относится к химическому машиностроению, а именно к кристаллизаторам барабайным с воздушным охлаждением, предназначенным для

Э кристаллизации из водных насыщенных растворой органических и неорганических веществ.

Целью изобретения является повышение производительности кристаллизатора за счет сочетания эффективного охлаждения раствора во всем объеме барабана с продольным его перемешиванием и улучшение качества продукционной суспензии. 15

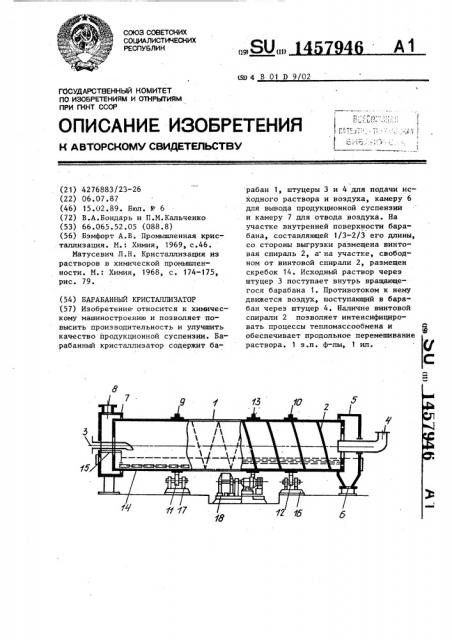

На чертеже изображен предлагаемый кристаллизатор, продольный разрез.

Кристаллизатор содержит барабан

1, снабженный винтовой спиралью 2 на 20 длине 1/3-2/3 длины барабана со стороны выгрузки суспензии, штуцер 3 для подвода исходного раствора внутрь барабана, штуцер 4 для подвода воздуха внутрь барабана, камеру 5 для 25 выгрузки суспензии, снабженную штуцером 6 для вывода продукционной сусI пензии, камЕру 7 для отвода отработанного. воздуха, снабженную штуцером 8, бандажи 9,и 10 для установки 30 барабана на опорные ролики 11 и 12, венцовую шестерню 13, скребок 14, свободно лежащий в нижней части барабана со стороны подачи исходного раствора и шарнирно крепящийся к кронштейну 15, предназначен для очистки внутренней поверхности барабана от инкрустации, опорную и опорноупорную станции 16 и 17, приводную станцию 18.

Кристаллиэатор работает следующим образом.

Исходный раствор подается через штуцер 3 внутрь вращающегося барабана 1. Захоложенный воздух вводится 45 противотоком через штуцер 4. При соприкосновении захоложенного воздуха с горячим исходным раствором последний охлаждается, и из него выпадают кристаллы, которые тщательно перемешиваются внутри вращающегося барабана за счет винтовой спирали 2, установленной на внутренней поверхности барабана, которая перемещает кристаллы из зоны выгрузки суспенэии в зону подачи исходного раствора. Это обеспечивает поддержание кристаллов в растворе во взвешенном состоянии, обеспечивая благоприятный их рост во всем объеме. Полученная в кристаллизаторе суспензия выгружается через штуцер 6 для выгрузки суспензии.

На участке барабана, снабженном винтовой спиралью, в растворе содерс жится много твердой кристаллической массы, на поверхности которой интенсивно снимается пересьпцение во всем объеме барабана, поэтому инкрустация на внутренней поверхности барабана на этом участке оказывается незначительной и непрочной, и под действием движущейся кристаллической массы поверхность барабана легко самоочищается.

B то же время со стороны подачи исходного раствора в нем содержится мало твердой фазы и на этом участке вращающегося барабана имеет место большое пересьпцение раствора и большой перепад температур между исходным раствором и захоложенным воздухом, что приводит к появлению прочной инкрустации на внутренней поверхности барабана, которую необходимо удалять посредством скребка, свободно лежащего в нижней части барабана.

Длины участков барабана, на которых раздельно расположены винтовая спираль и скребок, выбраны из условий стабильной работы кристаллизатора и зависят от перепада температур между подаваемым исходным раствором и захоложенным воздухом.

Формула изобретения

1. Барабанный кристаллизатор с воздушным охлаждением, содержащий барабан, снабженный бандажами, размещенный на опорной и опорно-упорной станциях, скребок, свободно лежащий внутри барабана, камеру для отвода воздуха, камеру для выгрузки суспензии, штуцеры для подачи исходного раствора и воздуха, привод. для вращения барабана, о т л и ч аю шийся тем, что, с целью повышения производительности за счет эффективного охлаждения раствора и

его продольного перемешивания, улучшения качества продукционной суспензии, он снабжен винтовой спиралью, размещенной на внутренней

1457946

Составитель А.Сондор

Редактор Т.Парфенова Техред А.Кравчук Корректор С.Шекмар

Заказ 284/7 Тираж 600 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 поверхности барабана со стороны камеры для выгрузки суспензии, при этом скребок размещен на участке барабана, свободном от винтовой спирали.

2 ° Кристаллизатор по п. 1, о т .— л и ч а ю шийся тем, что.длина участка, на котором размещена

5 винтовая спираль составляет 1/3—

2/3 длины барабана.
