Реферат



СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕЬЪЕЛИН

А1 (19) (11) (5D4 В 0 1 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4236679/31-26 (22) 29.04.87 (46) 15.02.89. Бюл. Ф 6 (71) Львовский политехнический институт им. Ленинского комсомола (72) Í.ф.Юрим . (53) 66.065.52 (088.8) (56) Авторское свидетельство СССР

N 575108, кл. В 01 D 11/02, 1972. (54) УСТРОЙСТВО ДЛЯ ВЗАИМОДЕЙСТВИЯ

МЕЖДУ ЖИДКОСТЬЮ И ТВЕРДЫМ ТЕЛОМ (57) Изобретение относится к аппаратам для процессов массообмена, может использоваться в химической и родственных отраслях промышленности для выщелачивания компонентов из руд и экстрагирования из твердых веществ и позволяет повысить интенсификацию процессов массообмена за счет увеличения поверхности контакта фаз. Это достигается тем, что корпус 1 и циркуляционный контур 2 выполнены в ви-, де двух наклонных, симметричных относительно вертикальной оси и располоо женных под углом 60-90 между ними трубчатых желобов. 1 ил., } табл.

1457947

Коэффициент массоотдачи, К 10 м/с

Угол наКоэффициент массоотдачи, К 10 м/с

Коэффициент массоотдачи

К 10 м/с

Угол наУгол наклона желобов клона желобов, клона желобов, 50 0

9,8

9,4

60,0

95,0

12,3

12,49 .

100 0 9,2

45,0

65,0

9,0

120,0 6,3

40,0

70,0

8,7

12,8

7,3

30,0

5,5

130

13,1

140

6,2

25 0

12,85

80 .

3,0

12,52 20

5,4

2,4

150

12,4

160

5 3

90

0,7

0 05

180

Изобретение относится к аппаратам для процессов массообмена и может использоваться в химической и родственных отраслях промышленности для выщелачивания компонентов из руд и экстрагирования из твердых веществ.

Цель изобретения — повышение интенсификации процесса массообмена за счет увеличения поверхности контакта фаз.

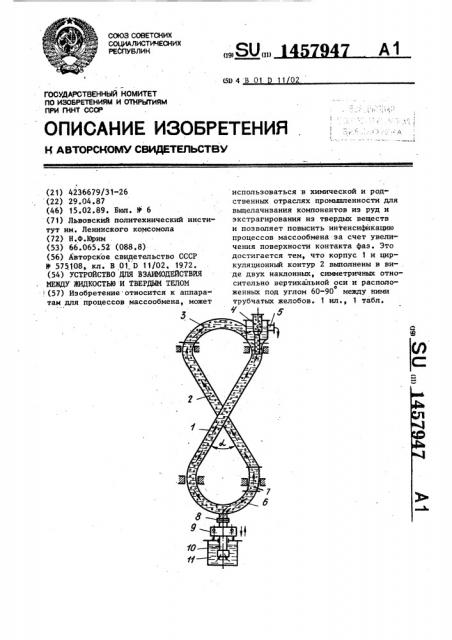

На чертеже представлено предлагаемое устройство для взаимодействия между жидкостью и твердым телом, вертикальный разрез. 15

Устройство состоит из корпуса 1 и циркуляционного контура 2, которые выполнены в виде двух. наклонных симметричных относительно вертикальной о оси, расположенных под углом 60-90 20 между ними трубчатых желобов, соединенных в верхней части коллектором 3, содержащим бункер 4 и патрубок 5. В нижней части трубчатые желоба 1 и 2 соединены с помощью коллектора 6, 25 снабженного, упругим элементом 7, и с помощью сильфона 8 соединены с вибронасосом 9, всасывающая труба 10 которого помещена в сосуде 11 с рабочей жидкостью. 30

Устройство работает следующим образом.

После заполнения рабочей жидкостью сосуда 11 включается вибронасос 9. В результате виброподачи рабочая жидкость, получившая модифицированные пульсацнонные движения, поступает при помощи упругого элемейта

7 в трубчатый желоб 2 циркуляционного контура, затем, опускаясь по желобу 1 корпуса устройства, совершает циркуляционное движение. Через бун« кер 4 в желоб 1 корпуса подаются твердые частицы, которые взвешиваются потоком и совершают циркуляционное движение по контуру. Соударяясь с поверхностью желоба 2 контура и вследствие трения о поверхность желоба 1 корпуса устройства, частицы подвергаются интенсивному дроблению и взаимодействию с жидкой фазой.

В случаях, если угол между желоо, бами меньше 60, то резко уменьшается трение твердых частиц о поверхности желобов 1 и 2. Если этот угол о больше 90, то твердые частицы осаждаются на поверхности желобов 1 и 2, вследствие чего интенсивность массообмена резко падает.

В таблице приведены экспериментальные данные, полученные при растворении частиц типа CaSO 2Н О размером 2-14 мм. з 1457947 4

Ф о р м у л а и з о б р е т е н и я щ е е с я тем, что, с целью повыУстройство для взаимодействия меж- шения интенсификации процесса массоду жидкостью и твердым телом, содер- обмена sa счет увеличения.поверхносжащее корпус, в верхней части кото- ти контакта фаэ, корпус и циркулярого установлен бункер и прикреплен ционный контур выполнены в виде двух патрубок, в нижней части корпус сое- наклонных симметричных оуносительно динен посредством сильфона с вибро- .вертикальной оси и расположенных под. о насосом и гибким элементом с цирку- углом 60-90 между ними трубчатых ляционным контуром, о т л и ч а ю — 1р желобов.
