Скруббер

Скруббер

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для пылеулавливания и может найти применение в различных отраслях народного хозяйства, например в цветной металлургии , с целью интенсификации процесса очистки газа. Цель изобретения - снижение материалоемкости производства путем интенсификации процесса очистки газа за счет интерференции когерентных волн с образованием стоячей волны и резонанса гармонических колебаний возвратно-поступательного движения пылегазового потока. Устройство содержит смесительную камеру, выполненную в виде гидроаэромеханического резонатора с четырьмя патрубками. В нем размещена ударно-отражательная тарелка , выполненная в виде установленной с возможностью вращения вокруг своей оси диаметральной лопасти. Расширителькамеры устройства выполнены в виде мехов гармоники. В них установлены с возможностью синхронного с мехами перемещения коронирующие электроды, а стенки мехов гармоники являются осадительными элекродами. Расширительные камеры в нижней части имеют бункера-шламосборники с выпускными штуцерами, соединенными трубопроводами с отстойником. Устройство позволяет интенсифицировать процесс очистки газа. 2 ил. (С (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1457970

84ЕОЯЯ

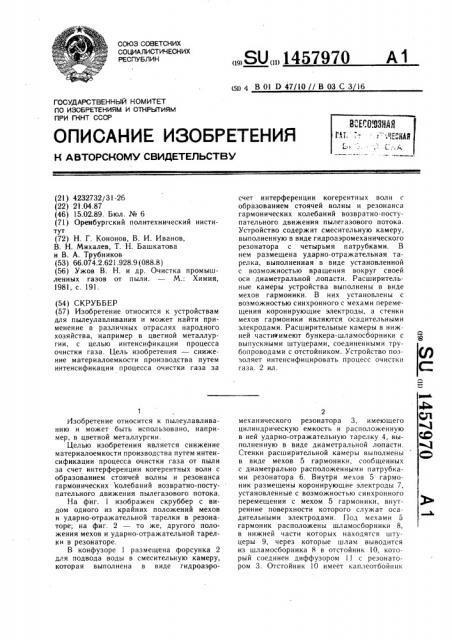

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ : (!ИНАЯ ,-1 .

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4232732/31-26 (22) 21.04.87 (46) 15.02.89. Бюл. № 6 (71) Оренбургский политехнический институт (72) Н. Г. Кононов, В. И. Иванов, В. Н. Михалев, Т. Н. Башкатова и В. А. Трубников (53) 66.074.2.621.928.9 (088.8) (56) Ужов В. H. и др. Очистка промышленных газов от пыли. — М.: Химия, 1981, с. 191. (54) СКРУББЕР (57) Изобретение относится к устройствам для пылеулавливания и может найти применение в различных отраслях народного хозяйства, например в цветной металлургии, с целью интенсификации процесса очистки газа. Цель изобретения — снижение материалоемкости производства путем интенсификации процесса очистки газа за

Изобретение относится к пылеулавливанию и может быть использовано, например, в цветной металлургии.

Целью изобретения является снижение материалоемкости производства путем интенсификации процесса очистки газа от пыли за счет интерференции когерентных волн с образованием стоячей волны и резонанса гармонических колебаний возвратно-поступательного движения пылегазового потока.

На фиг. 1 изображен скруббер с видом одного из крайних положений мехов и ударно-отражательной тарелки в резонаторе; на фиг. 2 — то же, другого положения мехов и ударно-отражательной тарелки в резонаторе.

В конфузоре 1 размещена форсунка 2 для подвода воды в смесительную камеру, которая выполнена в виде гидроаэро(51) 4 В 01 D 47/10 // В 03 С 3 16 счет интерференции когерентн ых вол í с образованием стоячей волны и резонанса гармонических колебаний возвратно-поступательного движения пылегазового потока.

Устройство содержит смесительную камеру, выполненную в виде гидроаэромеханического резонатора с четырьмя патрубками. В нем размещена ударно-отражательная тарелка, выполненная в виде установленной с возможностью вращения вокруг своей оси диаметральной лопасти. Расширительные камеры устройства выполнены в виде мехов гармоники. В них установлены с возможностью синхронного с мехами перемещения коронирующие электроды, а стенки мехов гаомоники являются осадительными элекродами. Расширительные камеры в нижней частиаимеют бункера-шламосборники с выпускными штуцерами, соединенными трубопроводами с отстойником. Устройство поззоляет интенсифицировать процесс очистки газа. 2 ил.

2 механического резонатора 3, имеющего цилиндрическую емкость и расположенную в ней ударно-отражательную тарелку 4, выполненную в виде диаметральной лопасти.

Стенки расширительной камеры выполнены в виде мехов 5 гармоники, сообщенных с диаметрально расположенными патрубками резонатора 6. Внутри мехов 5 гармоник размещены коронирующие электроды 7, установленные с возможностью синхронного перемещения с мехом 5 гармоники, внутренние поверхности которого служат осадительными электродами. Под мехами 5 гармоник расположены шламосборники 8, в нижней части которых находятся штуцеры 9, через которые шлам выводится из шламосборника 8 в отстойник 10, который соединен диффузором 1 с резонатором 3. Отстойник 10 имеет каплеотбойник

1457970

12 и выхлопной патрубок 13. Для подачи воды к форсунке используется насос 14.

Скруббер работает следующим образом.

Пылегазовый поток поступает через конфузор 1 в смесительную камеру, где он смешивается с водой, разбрызгиваемой форсункой 2. При положении диаметральной лопасти 4 в резонаторе 3, указанном на фиг. 1, пылегазовый поток поступает в левый мех 5 гармоники и растягивает его до максимальных размеров вертикально вверх. При этом, скорость пылегазового потока относительно коронирующих электродов 7 и внутренних поверхностей стенок мехов 5 имеет значение близкое к нулю за счет их синхронного с пылегазовым потоком перемещения. Частицы пыли и капли воды получают электрический заряд, одинаковый по знаку с потенциалом коронирующих электродов 7, и за счет кулоновских сил коагулируют между собой и осаждаются на внутренних поверхностях мехов-осадительных электродах, а так как скорость пылегазового потока относительно осадительных электродов равна нулю, то интенсифицируется процесс закрепления частиц пыли на электродах. В то же время очищенные от пыли газы из правого меха 5 выбрасываются через резонатор 3, диффузор 11 и отстойник 10 в выхлопной патрубок 13, а слой пыли и влаги, осевший на внутренних осадительных поверхностях, сжимается складками этого опускающегося вниз силой тяжести меха 5 и в виде шлама стекает в шламосборник 8. Окончательная очистка газа от пыли осуществляется под действием гравитационных и инерционных сил в отстойнике 10 с каплеотбойником 12. Следующий цикл начинается при повороте лопасти 4 резонатора в положение, указанное на фиг. 2, и действие камер меняется на обратное. Шлам из шламосборников 8 попадает через штуцеры 9 и трубопровод в отстойник 10, а затем удаляется.

Формула изобретения

Скруббер, включающий подводящий газоход с ионизатором в виде коронирующего и осадительного электродов, кон10 фузор, расширительную камеру, ударно-отражательную тарелку, смесительную камеру, диффузор, отстойник и насос с форсункой, отличающийся тем, что, с целью снижения материалоемкости производства путем интенсификации. процесса очистки газа от пыли за счет интерференции когерентных волн с образованием стоячей волны и резонанса гармонических колебаний возвратно-поступательного движения пылегазового потока, смесительная камера выполнена в виде гидроаэромеханического резонатора, имеющего цилиндрическую емкость с четырьмя поперечно диаметрально расположенными патрубками и размещенную в ней ударно-отражательную тарелку, выполненную в виде диаметральной лопасти, установленной с возможностью вращения вокруг своей оси, причем два диаметрально расположенных патрубка резонатора сообщены с расширительной камерой, выполненной в виде мехов гармоники со стенками, являющимися осадительными электродами, в которых установлены с возможностью синхронного с мехами перемещения коронирующие электроды, а конфузор и диффузор соединены с двумя другими патрубками резонатора, причем расширительные камеры в нижней части снабжены бункерами-шламосборниками с выпускными штуцерами, соединенными трубопроводом с отстойником.

1457970 !

Iprnrzayuдой

nnmnw

Фиг 1

Пылегазадый

nomorr

Составитель Н. Годунова

Редактор А. Долинич Техред И. Верес Корректор Л. Патай

Заказ 288/8 Тираж 600 Подписное
