Конусная дробилка

Конусная дробилка

Иллюстрации

Показать все

Реферат



Изобретение относится к дробильно-обогатительному оборудованию, а именно к конусным дробилкам, применяемым в промышленности строительных материалов, а также для дробления руд черных и цветных металлов. Целью изобретения является повышение надежности и качества дробления. Дробилка содержит корпус, шарнирно связанные в точке подвеса наружный неподвижный конус и внутренний дробящий конус, хвостовик вала которого имеет сферический шарнир и соединен с приводом. Последний выполнен в виде пятизвенного сферического кривошипно-шатунного механизма, звенья которого соединены посредством вращательных кинематических пар, при этом длины кривошипов, образующих ведущие звенья, равны, а длина каждого шатуна и расстояние между ведушими звеньями в три раза больше длины каждого ведущего звена, причем оси коренных и шатунных шеек кривошипов пересекаются в одной точке , лежащей на оси наружного неподвижного конуса. 3 ил. а S С/)

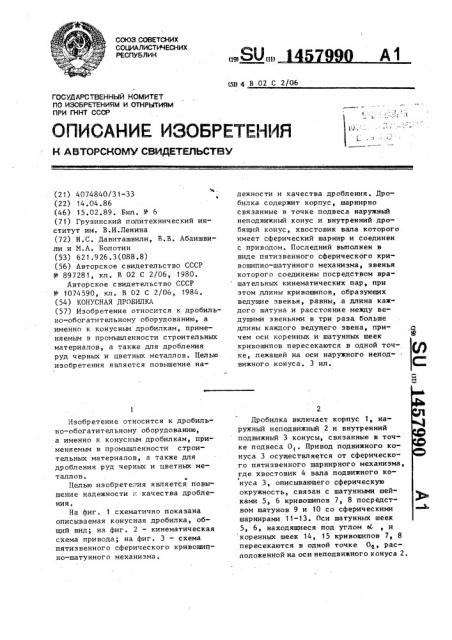

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (11) А1 (511 4 В 02 С 2/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ПКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4074840/31-33 (22) 14.04.86 (46) 15.02.89. Бюл. 6 (71) Грузинский политехнический институт им. В.И.Ленина (72) Н,С. Давиташвили, В,В. Абаишвили и M,А. Болотин (53) 621.926.3(088.8) (56) Авторское свидетельство СССР

Р 897281, кл. В 02 С 2/06, 1980.

Авторское свидетельство СССР

Ф 1074590, кл. В 02 С 2/06, 1984. (54) КОНУСНАЯ ДРОБИЛКА (57) Изобретение относится к дробильно-обогатительному оборудованию, а именно к конусным дробилкам, применяемым в промышленности строительных материалов, а также для дробления руд черных и цветных металлов, Целью изобретения является повышение наИзобретение относится к дробильно-обогатительному оборудованию, а именно к конусным дробилкам, применяемым в промышленности строительных материалов, а также для дробления руд черных и цветных металлов.

Целью изобрете,ия является повышение надежности =". качества дробления.

На фиг, 1 схематично показана описываемая конусная дробилка, общий вид; на фиг. 2 — кинематическая схема привода; на фиг ° 3 — схема пятизвенного сферического кривошипно-шатунного механизма. дежности и качества дробления. Дробилка содержит корпус, шарнирно связанные в точке подвеса наружный н еп од янжный к анус и внутр ен ний др о- бящий конус, хвостовик вала которого имеет сферический шарнир и соединен с приводом. Последний выполнен в виде пятизвенного сферического кривошипно-шатунного механизма, звенья которого соединены посредством вращательных кинематических пар, при этом длины кривошипов, образующих ведущие звенья, равны, а длина каждого шатуна и расстояние между ведущими звеньями в три раза больше длины каждого ведущего звена, причем оси коренных и шатунных шеек кривошнпов пересекаются в одной точке, лежащей на оси наружного неподвижного конуса. 3 ил.

Дробилка включает корпус 1, наружный неподвижный 2 и внутренний подвижный 3 конусы, связанные в. точке подвеса 0 . Привод подвижного конуса 3 осуществляется от сферического пятизвенного шарнирного механизма, где хвостовик 4 вала подвижного конуса 3, описывающего сферическую окружность, связан с шатунными шейками 5, 6 кривошипов 7, 8 посредством шатунов 9 и 10 со сферическими шарнирами 11-13. Оси шатунных шеек

5, 6, находящиеся под углом ь(, и коренных шеек 14, 15 кривошипов 7, 8 пересекаются в одной точке 0, расположенной на оси неподвижного конуса 2.

1457990

Достоверность описания точной сферической окружности хвостовиком

4 вала подвижного конуса 3, т.е. центросоединительным шарниром шату1 нов л сферического криво- шипно-шатунного механизма AHCDE (фиг. 3), подтверждается синтезом данного механизма методом точечного интерполирования с испол, зованием уравнения сферической окружности.

При этом точка С сферического пятизвенного механизма может описать сферическую окружность с радиусом г " "f E при размерах звеньев э 4 = 3 2 °

Дробилка работает следующим образом.

При вращении кривошипов 7 и 8 оси их шатунных шеек 5 и 6 (0> и 0 ) описывают конические поверхности с вершинами конусов в точках 0> и Oq u углами 2eñ при их вершинах (фиг. 1).

Точка 0 сферического шарнира 11, соединяющего шатуны 9 и 10 с хвостовиком и валом подвижного конуса 3, описывает точную сферическую окружность. В результате конус опись1вает прецизионное равномерное движение вокруг неподвижной точки О,, раздрабливая материал между конусами

2 и 3. Синхронизацию кривошипов можно осуществить с помощью гидропривода или другими известными способами.

Использование сферического пяти5 звенного шарнирного механизма позволяет получить траекторию движения хвостовика 4 подвижного конуса в виде точной окружности на поверхности сферы, что дает возможность

1р повысить надежность и долговечность дробилки и улучшить качество дробления, Формула изобретения

Конус ная др обил ка, содержащая корпус, шарнирно связанные в точке подвеса наружный неподвижный конус и внутренний дробящий конус, хво2р стовик вала которого имеет сферический шарнир и кинематически соединен сприводом,отличающаяся тем, что, с целью повышения надежности и качества дробления; привод выполнен в виде пятиэвенного сферического кривошипно-шатунного механизма, в котором кривошипы, образующие ведущие звенья, посредством вращательных кинематических пар соединены

З0 .с шатунами, при этом шатуны выполнены равными по длине, а дпина каждого шатуна и расстояние между кривошипами в три раза больше длины каждого кривошипа, 1457990

Составитель В. Губарев

Редактор А, Маковская Техред Л.Сердюкова Корректор С. Шекмар

Заказ 291/9 Тираж 544 Подписное

ВНИИПИ Государственного комитета па изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
