Цанговый патрон

Цанговый патрон

Иллюстрации

Показать все

Реферат



Изобретение относится к областиметаллообработки и может быть использовано для зажима прутковых заготовок о Цель изобретения - повьшение точности закрепления посредством увеличения базирующих поверхностей. В корпусе 1 установлен промежуточньш элемент 2 с торцовыми выступами 3, прикрепленными к фланцу 5 цанги 6. Л 3 В л /J / г ч IV. v;v ;V;;-;TT; ; .///////7/////// Между выступами 3 находится буртик 8нажимного конуса 7. В отверстиях 9фланца 5 цанги 6 размещены пружины 10, контактирующие одним концом с толкателем 11, а другим - с буртиком 8 нажимного конуса 7. Цанга б имеет зажимные лепестки 13 и цилиндрические центрирующие лепестки 14. На наружной и внутренней поверхнос-. тях лепестков 13 вьтолнены скосы 15, параллельные друг другу, а на концах - рабочие конические поверхности 16. Пружины 12 установлены в отверстиях а промежуточного элемента 2. После подачи заготовки 17 толкатель 11 через пружины 10 перемещает нажимной конус- 7, зажимая цангу 6 и: закрепляя заготовку 17. 2 ил. о S С/) /J / г ± / ± v

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Ю 1 Г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4287937/27-08 (22) 21.07.87 (46) 15.02.89. Бюл. М"- 6 (71) Горьковский автомобильный завод (72) N..М.Тетельман (53) 621.941.3(088.8) (56) Авторское свидетельство СССР

Р 1284725, кл. В 23 В 31/20, 1985. (54) ЦАНГОВЫЙ ПАТРОН (57) Изобретение относится к области. металлообработки и может быть исполь" зовано для зажима прутковых заготовок. Цель изобретения — повьппение точности закрепления посредством увеличения базирующих поверхностей.

В корпусе 1 установлен промежуточный элемент 2 с торцовыми выступами 3, прикрепленными к фланцу 5 цанги 6.

„„SU„„3458097 А1 (5g у В 23 В 31/20

Между выступами 3 находится буртик

8 нажимного конуса 7. В отверстиях

9 фланца 5 цанги 6 размещены пружины 10, контактирующие одним концом с толкателем ll а другим — с бур» тиком 8 нажимного конуса 7. Цанга б имеет зажимные лепестки 13 и цилиндрические центрирующие лепестки 14.

На наружной и внутренней поверхнос-. тях лепестков 13 выполнены скосы 15, параллельные друг другу, а на концах — рабочие конические поверхности 16. Пружины 12 установлены в отверстиях "а" промежуточного элемента 2. После подачи заготовки !7 толкатель 11 через пружины 10 перемещает нажимной конус 7, зажимая цангу 6 и. закрепляя заготовку 17. 2 ил.

1458097

Ф о р м у л а и з обретения

О

Фиа 2

Составитель А. Грибков

Техред Л.Олийньпс Корректор Л. Патай

° \

Редактор 10. Петрушко.Заказ 299/14 Тираж 831 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к металлообработке и может быть использовано для зажима прутковых заготовок.

Цель изобретения — повышение точности закрепления посредством увеличения бавирующих поверхностей.

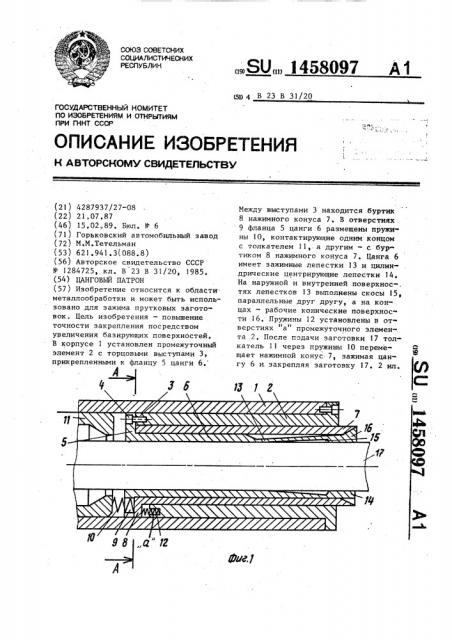

На фиг. 1 представлен цанговый патрон, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.

К торцу корпуса 1 прикреплен промежуточный элемент 2 с торцовыми выступами 3, закрепленными винтами 4 на фланце 5 цанги 6. Между промежуточным элементом 2 и цангой 6 установлен нажимной конус 7, имеющий на заднем торце буртик 8, размещенный между торцовыми выступами 3 промежуточного элемента 2. Во фланце 5 цанги .б вы1 полнены отверстия 9, в которых установлены пружины 10, контактирующие одним концом с толкателем ll, а другим - с буртиком 8 нажимного конуса

7. Пружины 12 возврата расположены в отверстиях а промежуточного элемента 2, упираются в буртик 8 нажимного конуса 7. Пружины 10 сильнее пружин 12. Цанга 6 имеет зажимные

1 лепестки 13 и центрирующие цилиндрические лепестки 14. Лепестки 13 обладают большим диапазоном упругости благодаря скосам 15, выполненным на наружной и внутренней поверхностях лепестков 13 параллельно один другому, а на концах выполнены рабочие конические поверхности 16.

Цанговый патрон работает следующим образом.

После подачи заготовки 17 до упора (не показан) толкатель 11 через пружины 10 перемещает нажимной конус 7, который взаимодействует с конусом лепестков 13 цанги 6 и тем самым зажимает заготовку 17. По окон1ð чании обработки толкатель ll отходит влево, пружины 10 расслабляются, а пружины 12 возвращают нажимной конус 7 в исходное положение.

Цавговый патрон, в корпусе которо"

ro установлены нажимной конус, цанга с фланцем, связанным. промежуточным

2р элементом с корпусом, и толкатель, отличающийся тем, что, с целью повышения точности закрепления, на цанге выполнены чередующиеся между собой цилиндрические

25 центрирующие и зажимные лепестки, на наружной и внутренней поверхностях которых выполнены параллельные друг другу скосы, а на концах " рабочие конические поверхности, при

30 этом во фланце цанги и торце промежуточного элемента выполнены отверстия, предназначенные для размещения введенных в патрон пружин, расположенных между выполненными на заднем торце нажимного конуса буртиком, а также торцами промежуточного элемента и толкателя.
