Изобретение относится ,к области станкостроения, а более конкретно к устройствам для поддержки нежестких заготовок при обработке на металлорежущих станках с ЧПУ. Целью изобретения является повышение производительности. Корпус 1 закреплен на стойке 3 и несет поддерживающие ролики 2. Стойка 3 перемещается вертикально посредством силового цилиндра 7 и поворачивается при помощи зубчатого сектора 4, рейки 5 и силового цилиндра 6. На стойке 3 под углом закреплен стержень 8 с захватозагрузчиком 9. В процессе обработки заготовки осуществляется загрузка очередной заготовки 10 из накопителя 11 в захватозагрузчик 9. После обработки патрон станка разжимается, а деталь посредством выталкивателя перемещается в исходную для разгрузки позицию. Затем стойка 3 поворачивается и заготовка устанавливается на линию центров станка, где происходит ее заталкивание в патрон и закрепление, а готовая деталь оказывается в позиции разгрузки. Стержень 8 перемещается в сторону зубчатого сектора 4, и ролики 2 освобождают деталь. Затем происходят поворот стержня 8 в обратном направлении и его перемещение в положение, при котором ролики 2 касаются заготовки, закрепленной в патроне, и поддерживают ее при обработке. 3 ил. (О (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1458134 А1

4 В 23 Я 1/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4228538/25-08 (22) 06.02.87 (46) 15.02.89. Бюл. № 6 (71) Производственное электромашиностроительное объединение «Динамо» (72) В. В. Абрамович и В. В. Дмитриев (53) 62-229.35 (088.8) (56) Авторское свидетельство СССР № 1407747, кл. В 23 Q 1/24, 1986. (54) ЛЮНЕТ (57) Изобретение относится к области станкостроения, а более конкретно к устройствам для поддержки нежестких заготовок при обработке на металлорежущих станках с ЧПУ. Целью изобретения является повышение производительности. Корпус 1 закреплен на стойке 3 и несет поддерживающие ролики 2. Стойка 3 перемещается вертикально посредством силового цилиндра 7 и поворачивается при помощи зубчатого сектора 4, рейки 5 и силового цилиндра 6. На стойке 3 под углом закреплен стержень 8 с захватозагрузчиком 9. В процессе обработки заготовки осуществляется загрузка очередной заготовки 10 из накопителя 11 в захватозагрузчик 9. После обработки патрон станка разжимается, а деталь посредством выталкивателя перемещается в исходную для разгрузки позицию. Затем стойка 3 поворачивается и заготовка устанавливается на линию центров станка, где происходит ее заталкивание в патрон и закрепление, а готовая деталь оказывается в позиции разгрузки. Стержень 8 перемещается в сторону зубчатого сектора 4, и ролики 2 освобождают деталь. Затем происходят поворот стержня 8 в обратном направлении и его перемещение в положение, при котором ролики 2 касаются заготовки, закрепленной в патроне, и поддерживают ее при обработке. 3 ил.

1458134

Изобретение относится к станкостроению, а именно к устройствам для поддержки нежестких заготовок при обработке на металлорежущих станках с ЧПУ.

Целью изобретения является повышение производительности.

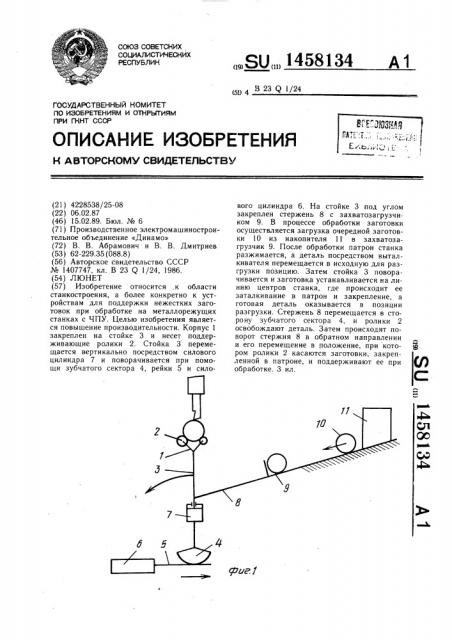

На фиг. 1 показана схема люнета при обработке заготовки; на фиг. 2 — то же., при выгрузке готовой детали; на фиг. 3— компановка участка для обработки валов с двух сторон без кантования. 10

Люнет состоит из корпуса 1 с опорными роликами 2, укрепленного на стойке 3, которая связана с механизмом поворота, включающего зубчатый сектор 4, зубчатую рейку 5, гидроцилиндр поворота 6. Посредством гидроцилиндра 7 вертикального перемещения стержень 8 может совершать возвратно-поступательное перемещение.

Стержень 8 с захватозагрузчиком 9 для подачи заготовки 10 из накопителя 11 в зону обработки закреплен на стойке 3 20 под углом, равным углу поворота стойки 3.

Обработанная деталь 12 подается люнетом в н аког ител ь 13.

Люнет работает следующим образом.

Заготовка 10 подается в захват 9 во время обработки предыдущей детали 12.

После окончания обработки осуществляется разжим патрона станка и посредством выталкивателя — осевая подача детали на исходную позицию разгрузки (не показаны). 0

Затем механизм поворота поворачивает стойку в положение, при котором заготовка

1Î оказывается в позиции обработки, где происходит ее подача и зажим, а деталь 12 оказывается в позиции разгрузки над накопителем 13. В этом положении осуществляется пуск станка. Одновременно шток гидроцилиндра 7 переходит в нижнее положение, в результате чего деталь 12 скатывается в накопитель 13 и образуется зазор между зажатой деталью и люнетом.

Затем происходит обратный поворот люнета и подъем корпуса 1 и захвата 9 в исходное положение, при этом корпус 1 с роликами 2 начинает выполнять функцию поддержки детали, При переналадке либо изменяют диаметр роликов люнета, либо регулируют длину стойки.

Для длинномерных деталей требуется не менее двух люнетов, работающих синхронно.

Формула изобретения

Люнет, содержащий корпус с опорными роликами, расположенный на стойке, установленной с возможностью поворота и поступательного перемещения посредством гидропривода, отличающийся тем, что, с целью повышения производительности, он снабжен захватозагрузчиком и стержнем, причем захватозагрузчик закреплен на стержне, который расположен на стойке под углом, равным углу поворота стойки.
