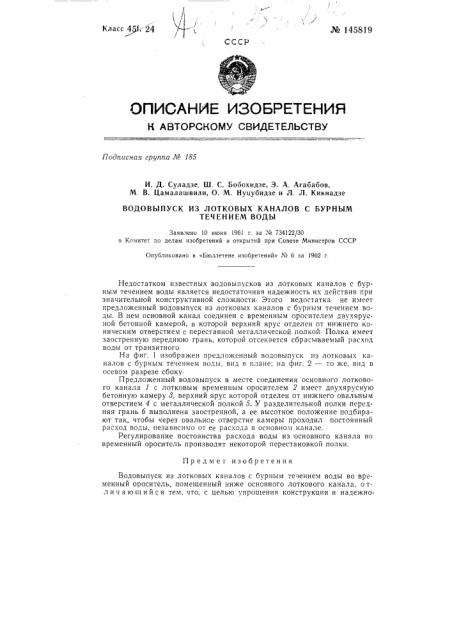

Класс 4фг а4 № 145819

СССР

ОПИСАНИК VISOEPETEHHR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 185

И. Д. Суладзе, Ш. С. Бобохидзе, Э. А. Агабабов, М. В. Цамалашвили, О. М. Нуцубидзе и Л. Л. Кикнадзе

ВОДОВЪ|ПУСК ИЗ ЛОТКОВЫХ КАНАЛОВ С БУРНЪ|М

ТЕЧЕНИЕМ ВОДЪ|

Заявлено 10 июня 1961 г. за ¹ 734122/30 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 6 за 1962 г.

Недостатком известных водовыпусков из лотковых каналов с бурным течением воды является недостаточная надежность их действия при значительной конструктивной сложности Этого недостатка не имеет предложенный водовыпуск из лотковых каналов с бурным течением воды. В нем основной канал соединен с временным оросителем двухярусной бетонной камерой, в которой верхний ярус отделен от нижнего коническим отверстием с переставной металлической полкой. Полка имеет заостренную переднюю грань, которой отсекается сбрасываемый расход воды от транзитного

На фиг. 1 изображен предложенный водовыпуск из лотковых каналов с бурным течением воды, вид в плане; на фиг. 2 — то же, вид в осевом разрезе сбоку.

Предложенный водовыпуск в месте соединения основного лоткового канала 1 с лотковым временным оросителем 2 имеет двухярусную бетонную камеру 8, верхний ярус которой отделен от нижнего овальным отверстием 4 с металлической полкой 5. У разделительной полки передняя грань 6 выполнена заостренной, а ее высотное положение подбирают так, чтобы через овальное отверстие камеры проходил постоянный расход воды, независимо от ее расхода в основном канале.

Регулирование постоянства расхода воды из основного канала во временный ороситель производят некоторой перестановкой полки.

Предмет изобретения

Водовыпуск из лотковых каналов с бурным те.-|ением воды во Вр2менный ороситель, помещенный ниже основного лоткового канала, о тл и ч а ю шийся тем, что, с целью упрощения конструкции и надежно№ 145819 сти действия водовыпуска, основной канал соединен с временным оросителем двухярусной камерой, в которой верхний ярус отделен от нижнего коническим отверстием с переставной полкой, имеющей заостренную грань для о секания сбрасываемого расхода воды от транзитного. описание составил эксперт А. 8 : Кармншин
