Реферат



Изобретение относится к промьшшенности строительных материалов, в частности к производству гипсовых перегородочных плит. Цель изобретения - повышение производительности линии. Изделия 2 формуются в кассетных формах формовочной карусельной установки 1, после чего на посту укл адки изделия 2 извлекаются манипулятором 3 и укладываются в сушильные вагонетки, установленные на передаточных тележках 8, которые шарнирно соединены между собой, образуя замкнутую депь, огибающую формовочную уст ановку и связывающую между собой посты укладки, разгрузки и пакетирования изделий, причем туннельные сушила размещены медду прямолинейными участками рельсового пути 9 перпендикулярно ему. Лосредством передаточного транспортера тележки 8, перемещаясь по рельсовому пути,-фиксируются перед входами в туннельные сушила. Вход вагонеток с отформованными издел:{ями 2 осуществляется одновременно во все туннельные сушила посредством приемных транспортеров 14, установленных в них и обеспечивающих пе ремещение вагонеток в туннельных с тиилах и выход их уже с высушенными изделиями на порожние тележки 8. Далее цикл изготовления строительных и:зделий повторяется. Тележки В с установленными на них сушильными вагонетками с высушенными изделиями 2, продолжая перемещение по рельсовому пути, поступают на пост разгрузки, где высушенные изделия извлекают съемником 6 и подают на пост пакетирования. Далее посредством .пакетировщика 7 изделия пакетируют и отправляют на склад готовой продукции. 1 з.п. ф-лы, 5 ил. I (Л 4 сл 00 ю со « Фт.1

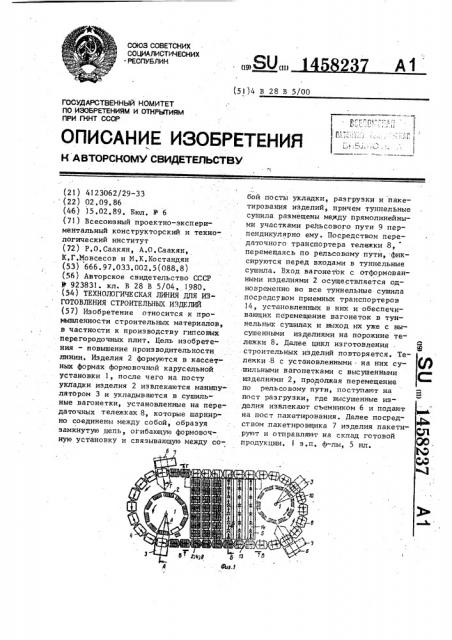

СОЮЗ СОБЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51)4 В 28 В 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4123062/29-33 (22) 02 .09.86 (4б-) 15.02.89, Бюл. Р 6 (71) Всесоюзный проектно-зкспериментальный конструкторский и технологический институт (72) Р,О,Саакян, А.О.Саакян, К.Г.Мовсесов и М.К.Костандян (53) 666.97.033 002.5(088,8) (56) Авторское свидетельство СССР

У 923831. кл. В 28 В 5/04, 1980. (54) ТЕХНОЛОГИЧЕСКАЯ ЛИНИЯ ДЛЯ ИЗГОТОВЛЕНИЯ CTP011TEÏÜÍÜÁ ИЗДЕЛИЙ (57) Изобретение относится к промышленности строительных материалов, в частности к производству гипсовых перегородочных плит, Цель изобретения — повышение производительности линии. Изделия 2 формуются в кассетных формах формовочной карусельной установки 1, после чего на посту укладки изделия 2 извлекаются манипулятором 3 и укладываются в сушильные вагонетки, установленные на передаточных тележках 8, которые шарнирно соединены между собой, образуя замкнутую цепь, огибающую формовочную установку и связывающую между со»

1 бой посты укладки, разгрузки и пакетнро в ания изделий, причем туни ельные сушила размещены между прямолинейными участками рельсового пути 9 перпендикулярно ему. Посредством передаточного транспортера тележки 8, перемещаясь по рельсовому пути, Фиксируются перед входами в туннельные сушила. Вход вагонеток с отформованными изделиями 2 осуществляется одновременно во все туннельные сушила посредством приемных транспортеров

14, установленных в них и -обеспечивающих перемещение вагонеток в туннельных сушилах и выход их уже с высушенными изделиями на порожние тележки 8. Далее цикл изготовления . строительных изделий повторяется. Тележки 8 с установленными . на них сушильными вагонетками с высушенными изделиями 2, продолжая перемещение по рельсовому пути, поступают на пост раз груз ки, где высушенные изделия извлекают съемником б и подают. на пост пакетирования. Далее посредством .пакетировщика 7 изделия пакетируют и отправляют на склад готовой продукции. 1 з,п. Ф-лы, 5 ил, 1458237 .

Изобретение относится к промьппленности строительных материалов и может быть использовано для производства строительных изделий.

11елью изобретения является повышение производительности линии.

На фиг. 1 схематично изображена технологическая линия, виц в плане, на фиг. 2 — разрез А-А на фиг, 1; на !О фиг. 3 — разрез Б-Б на фиг., 1;.на фиг. 4 - разрез В-В на фиг. 1 „ на фиг. 5 - разрез Г-Г на фиг. 1, Технологическая линия для изготовления строительных изделий содержит формовочную карусельную установку 1 для формования изделий 2, пост укладки, снабженный манипулятором 3 для укладки готовых изделий 2 на сушильные вагонетки 4, пост термообработ( ки, выполненный в виде многоряд.-ых туннельных сушил 5, пост разгрузки сушильных вагонеток 4, снабженный съемником б, пост пакетирования, снаб, женный пакетировщиком 7, передаточ ные тележки 8 и рельсовый путь 9 под

1 передаточные тележки, Причем рельсо вый путь 9 выполнен замкнутым, а передаточные тележки 8, установленные на нем шарнирно, связаны между собой в замкнутую цепь, огибающую формовочную установку 1 и связывающую между собой посты укладки, разгрузки и па. кетирования . Туннельным сушилы 5 раз-мещены между прямолинейными участками рельсового пути перпендикулярно ему, Передаточные тележки 8 снабжены направляющими 1О под передаточные тележки 8, а также упорами !1. Сушильные вагонетки 4 имеют упоры 12. 40

Пост термообработки с туннельными сушилами 5 снабжен направляющими 13 и приемным цепным транспортером 14 со смонтированными на нем толкателя -. ми 15 и фиксаторами 16, Для перемеще- 45 ния передаточных тележек 8 по рельсовому пути 9 служит передаточный транспортер 17 с толкателями 18 и фиксаторами 19 аналогичными толкате-, лями 15 и фиксаторами 16 приемного транспортера 14. Передаточные и приемные цепные транспортеры 14.и 17 приводятся в действие посредством. приводов, с которыми они кинематически связаны. 55

Технологическая линия работает следующим образом.

Изделия 2 формуются в кассетных формах формовочной карусельной уста-. новки 1. После чего отформованные иэделия 2 извлекают из кассетных форм манипулятором 3 и укладывают в сушильные вагонетки 4, установленные на направляющих 10 передаточных тележек 8, соединенных между собой шарнирами, образуя при этом замкнутую цепь, огибающую формовочную карусельную установку 1 и туннельные сушила

5, размещенные между прямолинейными участками рельсового пути 9, Посредством передаточного транспортера 17 тележки 8 перемещаются по рельсовому пути 9 и фиксируются перед входами в туннельные сушила 5. При работе передаточного транспортера 17 толкатели 18, расположенные на нем, входят,в защепление с упорами 1 1 тележек 8 и,перемещают их по рельсовому пути 9 замкнутой цепи, причем шаговые перемещения тележек Я совпадают с двойным циклом работы формовочной карусельной установки 1. При этом при помощи фиксаторов 19 передаточного транспортера ..17 обеспечивается строго фиксированное положение тележек перед входом в туннельные сушила

5, Вход вагонеток 4 с отформованными иэделиями 2 осуществляется одновременно во все туннельные сушила 5 посредством приемных транспортеров

14, толкатели 15 которых входят в защепление с упорами 12 сушильных вагонеток 4 и перемещают их с направля- ющих 10 передаточных тележек 8 и на направляющие 13, установленные в туннельных сушилах 5, обеспечивая при этом перемещение вагонеток 4 в туннельных сушилах 5 и выход их с высушенными изделиями:на направляющие 10 порожних тележек 8. Далее цикл изroтовления строительных изделий повторяется. А тележки 8 с установленными на них вагонетками 4 с высушенными изделиями 2, продолжая перемещаться по рельсовому пути 9 посредством передаточного транспортера. 17, поступают на пост разгрузки, где высушенные изделия 2 съемником 6 извлекают из вагонеток 4 и подают на пост пакетирования. Далее изделия пакетируются при помощи пакетировщика 7 и отправляются на склад готовой продукции.

Фо рмула иэ о 6ре те ния

I, Технологическая линия для изготовления строительных изделий, со3 14582 держащая формовочную карусельную установку, пост укладки готовых изделий на сушильные вагонетки, выполненные в виде многорядных туннельных сушил пост термообработки, разгрузки сушильных вагонеток, пакетирования изделий, передаточные тележки для пе- . редачи сушильных вагонеток с поста на пост и рельсовый путь под передаточные тележки, отличающаяся тем, что, с целью повышения производительности линии, рельсовый путь выполнен замкнутым, передаточные тележки, установленные на нем, связаны 5 между собой в замкнутую цепь, огибаю37

4 щую формовочную установку и связывающую между собой ее и посты укладки готовых изделий на сушильные вагонетки, разгрузки сушильных вагонеток и пакетирбвания изделий, причем туннельные сушила размещены между прямолинейными участками рельсового пути перпендикулярно ему. е

2. Линия по п. 1, о тл ич ающ а я с я тем, что она снабжена дополнительной формовочной карусельной установкой, расположенной симметрично первой относительно вертикальной оси замкнутого рельсового пути.

1458237

17

Составитель А,Копкова

Редактор Ю.Середа Техред Л.Олийнык Корректор Л.11илипенко

Заказ 311/21 Тираж 517 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С P

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Уж ор д, у . р

r о л. П оектная 4
