Реферат



Изобретение относится к производству сборного бетона и железобетона и позволяет упростить конструкцию . Это достигается за счет того, что в форме для изготовления изделий из бетонных смесей кронштейны 4 бортов 2 и 3 выполнены с проушинами 5. Каждьм шарнирньй элемент, связьшающий борта, выполнен в виде замкнутого криволинейного звена 6. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ .РЕСПУБЛИК (51)4 В 28 В 7/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4259122/29-33 (22) 09.06.87 (46) 15.02.89. Бюл. М- 6 (71) Целиноградский филиал Государственного проектно-конструкторского и технологического института "Индустройпроект" (72) В.Г.Старостин и Ю.С.Яшин (53) 69.057.53(088.8) (56) Авторское свидетельство СССР

У 1131652 кл. В 28 В 7/04, 1983.

„„SU„„1458240 А1 (54) ФОР11А Для изготовлкния издклий из БетОнных GMEGEA (57) Изобретение относится к производству сборного бетона и железобетона и позволяет упростить конструкцию, Это достигается за счет того, что в форме для изготовления изделий из бетонных смесей кронштейны 4 бортов 2 и 3 выполнены с проушинами 5.

Каждый шарнирный элемент, связывающий борта, выполнен в виде замкнутого криволинейного звена 6. 4 ил, 145 8240

Изобретение относится K производству иэделий сборного бетона и железобетона.

Целью изобретения является упрощение конструкции.

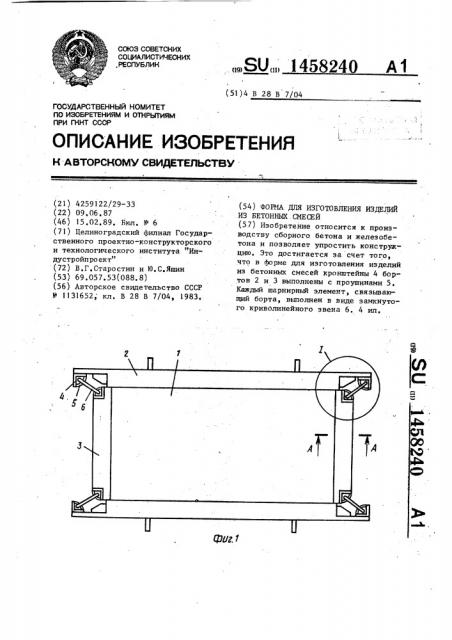

На фиг. 1 схематично изображена форма для изготовления изделий из бетонных смесей, вид в плане; на фиг. 2 - узел Х на фиг. 1; на фиг.3 -—разрез А-А иа фиг. 1; на фиг. 4вид Б на фиг. 2.

Форма для изготовления изделий ! из бетонных смесей состоит из смонтированных на поддоне 1.продольных 2 и поперечных 3 бортов, кронштейны 4 которых выполнены с угловыми проушинами 5 и связаны между собой посред1 ством шарнирных элементов в виде замкнутых криволинейных звеньев 6.

Форма для изготовления изделий из бетонных смесей работает следующим образом.

После укладки уплотнения бетонной смеси форму подают на термообработку, а затем на распалубку, При распалуб2 ке изделий форму фиксируют от перемещения, раскрывают замки (не показаны) и подсоединяют к продольным

5 бортам 2 силовые механизмы (не показаны). При отрыве бортов 2 от иэделия происходит их поворот на шарнирах, при этом через звенья 6 и проушины 5 происходит отрыв от изделия

10 и поворот поперечных бортов 3.

Закрывание бортов 2 и 3 происходит в обратной последовательности.

15 Формула иэ обретения

Форма для изготовления изделий из бетонных смесей, содержащая смонти. рованные на поддоне откидные борта, I

2р кронштейны которых связаны между собой посредством шарнирных элементов, о тличающая ся тем, что, с целью упрощения конструкции, кронштейны бортов выполнены с проушина25 ми, а каждый шарнирный элемент - в виде замкнутого криволинейного звена.
