Устройство для биохимической очистки сточных вод

Устройство для биохимической очистки сточных вод

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для очистки жидкостей от органических загрязнений, используемым преимущественно на очистных канализационных сооружениях населенных мест и промпредприятий. Цель изобретения - повышение эффективности и качества очистки путем улучшения условий удаления избыточного активного ила, воздухонасыщение и устранение застойных зон в камере биофильтрации. Устройство содержит корпус 1, разделенньй продольными перегородками 3 и 4 на камеры 5,6 и 7 биофильтрации, аэра-, г/ i& ts f в ,//;/ ции и отстаивания. Устройство снабжено аэраторами 17, тонкослойным модулем 14, сборными лотками 22 очищенной воды и трубопроводом 15 удаления избыточного ила. Исходную воду подают по каналу 18 через щелевое отверстие 19 в камеру 6 аэрации, где она смешивается с циркуляционным потоком водоиловой смеси, аэрируется и поступает в камеру 5 биофильтрации. Поток смеси жидкости, избыточной биопленки и активного ила поступает из камеры 5 через отсек 12 в наклонный канал 9, где разделяется на два слоя. Нижний слой активного ила и биопленки выводится через трубопровод 15, одна часть верхнего слоя с небольшой концентрацией ила поступает в камеру 6, а другая через тонкослойный модуль 14 и лоток 22 отводится из устройстгва. Изобретение позволяет повысить производительность и качество очистки за счет увеличения эффективности систем илоудаления и аэрации и устранения застойных зон в сооружении. 1 ил. в 36 ffs гт II//Л а S (Л с: От 00 со tc tn

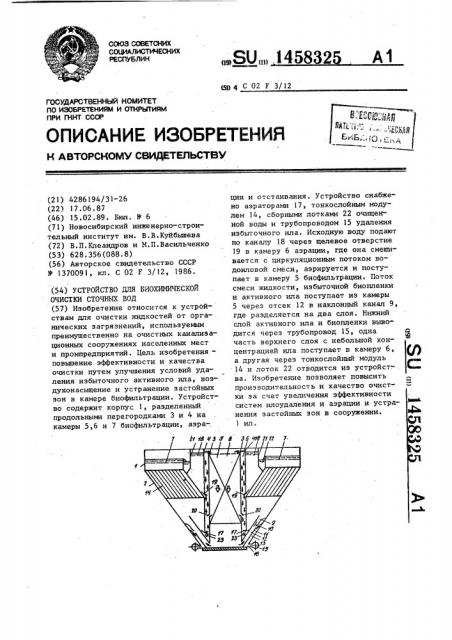

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Л0„„ 145832

А1

Ш4 С 02 F 3/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ь18 УЗ у В ЗЮ МПРХ 7ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4286194/31-26 (22) 17.06 ° 87 (46) 15.02.89. Бюл. 11й 6 (71) Новосибирский инженерно-строительный институт им. В.В.Куйбышева (72) В.П.Клеандров и М.П.Васильченко (53) 628.356(088.8) (56) Авторское свидетельство СССР

У 1370091, кл. С 02 F 3/12, 1986. (54) УСТРОЙСТВО ДЛЯ БИОХИМИЧЕСКОЙ

ОЧИСТКИ СТОЧНЫХ ВОД (57) Изобретение относится к устройствам для очистки жидкостей от органических загрязнений, используемым преимущественно на очистных канализационных сооружениях населенных мест и промпредприятий. Цель изобретенияповышение эффективности и качества очистки путем улучшения условий удаления избыточного активного ила, воздухонасыщение и устранение застойных зон в камере биофильтрации. Устройство содержит корпус 1, разделенный продольными перегородками 3 и 4 на камеры 5,6 и 7 биофильтрации, аэра-, ции и отстаивания. Устройство снабжено аэраторами 17, тонкослойным модулем 14, сборными лотками 22 очищен" ной воды и трубопроводом 15 удаления избыточного ила. Исходную воду подают по каналу 18 через щелевое отверстие

19 в камеру 6 аэрации, где она смешивается с циркуляционным потоком водоиловой смеси, аэрируется и посту" пает в камеру 5 биофильтрации. Поток смеси жидкости, избыточной биопленки и активного ила поступает из камеры

5 через отсек 12 в наклонный канал 9, где разделяется на два слоя. Нижний слой активного ила и биопленки выводится через трубопровод 15, одна а часть верхнего слоя с небольшой концеитрацией ипа поступает в камеру 6, Я а другая через тонкослойный модуль

14 и лоток 22 отводится из устройст".. Ъ ва. Изобретение позволяет повысить производительность и качество очист" ки за счет увеличения эффективности систем илоудаления и аэрации и устранения застойных зон в сооружении. «Ф

1 ил.

1458325

Изобретение относится к устройствам для очистки жидкостей от органических загрязнений, используемым . преимущественно на очистных канализа5 ционных сооружениях населенных мест и промпредприятий.

Цель изобретения — повышение эф/ фективности и качества очистки путем улучшения условий удаления избыточно- 1О го активного ила, воэдухонасьпцение и ( устранение застойных зон в камере биофильтр ации.

1 На чертеже изображено устройство, поперечный разрез. 15

Устройство содержит корпус 1 с коническим днищем 2, В продольном направлении корпус разделен вертикальными перегородками 3 и 4. на каме1 ! ры биофильтрации 5, аэрации 6 и отстаивания 7.

Камера биофильтрации предназначена для биохимического окисления органических загрязнений сточных вод как посредством биологической пленки, на- 25 ходящейся на фильтрующей загрузке 8, так и свободно плавающим активным илом. Фильтрующая загрузка 8 представляет гранулы легкого пористого материала с плотностью, меньшей плот- 30 ности воды, Нижние кромки продольных перегородок 3, ограничивающих камеру

5 биофильтрации, не доходят до днища, 3 а верхние концы перегородок расположены е Берха боковых стенок кор у- 35 са 1. Камера 5 биофильтрации сообщена с камерой ? отстаивания посредством наклонного канала 9, образованного расположенной параллельно коническому днищу 2 перегородкой 10. Наклон- 4р ный канал 9 разделен перегородкой 11 ( на отсеки 12 и 13 подвода водоиловой смеси в камеру 13 отстаивания и отвода избыточного ила. Перегородка 11 нижней кромкой соединена с днищем 45 корпуса, а ее верхняя часть не доходит до верха наклонного канала 9 на

0,3-0,4 длины канала. Такая конструкция наклонного канала 9 позволяет интенсифицировать процесс илоуплотнения и улучшает условия удаления избыточного ила. Камера 7 отстаивания расположена в верхней части корпуса

1 и снабжена тонкослойным модулем 14.

Отсек 13 сообщается с трубопроводом 15 удаления избыточного ила при помощи патрубков 16.

Камеры 6 аэрации предназначены для обеспечения циркуляции нодоиловой смеси, смешения ее с исходной жидкостью и насьпцения воды кислородом воздуха. Они снабжены аэраторами

17, выполненными в виде дырчатых труб °

Исходная вода подается по каналу

18 через щелевое отверстие 19 в камеру 6 аэрации. В перегородках 3, ограничивающих камеру биофильтрации, имеются щелевые отверстия 20 с козырьками, предназначенные для исключения застойных зон в камере 5 биофильтрации у перегородок 3 и дополнительного насьпцения жидкости кислородом воздуха.

Соединенные между собой перегородки 21 и внутренние стенки тонкослойных модулей 14 образуют сборные лотки 22 очищенной воды, перегородки 4 и 10 — щелевые отверстия 23.

Устройство для биохимической очистки сточных вод работает следующим образом.

Воду, предназначенную для очистки

1 подают по каналу 18 через щелевое отверстие 19 в камеру 6 аэрации. Смешиваясь с циркуляционным потоком водоиловой смеси, разбавляясь и насыщаясь. кислородом воздуха, исходная сточная вода поступает в камеру 5 биофильтрации, переливаясь через перегородку 3 и распределяясь по поверхности плавающей загрузки. При фильтровании сточной жидкости сквозь толщу загрузки органические загрязнения сорбируются микроорганизмами биологической пленки и подвергаются биохимическому окислению. По мере нарастания биологической пленки на поверхности гранул фильтрующей загрузки и увеличения при этом сопротивления движению водоиловой смеси, происходит псевдоожижение загрузки и вынос избыточной и отмершей биологической пленки иэ толщи загрузки.

Поток смеси жидкости, избыточной биологической пленки и свободно плавающего активного ила поступает из нижней части камеры 5 биофильтрации через отсек 12 в наклонный канал 9, где резко теряет скорость иэ-за расширения ° Вследствие стратификации происходит расслоение потока водоиловой смеси. Образуется два слоя жидкости с различной концентрацией активного ила с поверхностью раздела между ними. Нижний слой, представляющий собой хлопья активного ила и иэ5

Формула из обре гения

Изобретение позволяет повысить окислительную мощность устройства, производительность, качество очистки сточных вод, а также снизить эксплуатационные затраты за счет увеличения эффективности систем илоудаления и аэрации и устранения застойных зон в сооружении.

Составитель В.Клеандров

Редактор Т.Лазоренко Техред Л.Олийнык Корректор С.Шекмар

Заказ 320/26 Тираж 823 Подписно е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 145832 быточной биологической пленки, движется вниз по коническому днищу и отводится через патрубки 16 по трубопроводу 15 на дальнейшую обработку.

Верхний слой с небольшой концентрацией активного ила поступает в камеру 7 отстаивания, где поток водоиловой. смеси делится на две части ° Большая часть вследствие аэрлифтного эф- 10 фекта поступает в камеру 6 аэрации, откуда после перемешивания с исходной водой и насьпцения кислородом поступает в камеру 5 биофильтрации, переливаясь через перегородку 3 и 15 распределяясь по поверхности загрузки. Оставшаяся часть жидкости поступает в тонкослойный модуль и освет-! ляясь, в сборный лоток 22, затем отводится из устройства. 20

При нарастании биологической пленки на поверхности гранул загрузки она становится липкой. Вследствие пристеночного эффекта и прилипания загрузки к перегородкам 3 образуются 25 застойные анаэробные зоны. Для пред" отвращения этого явления предусматриваются отверстия 20 с козырьками, через которые часть водовоздушной смеси из камеры 6 аэрации поступает в 30 камеру 5 биофильтрации. Кроме того, происходит дополнительное насыщение кислородом жидкости в камере биофильтрации.

Устройство для биохимической очистки сточных вод, содержащее корпус с коническим днищем, разделенный вертикальными, не доходящими до дна корпуса, продольными перегородками на камеры биофильтрации с плавающей загрузкой, отстаивания с тонкослойными модулями, аэрации с аэраторами, наклонные каналы подвода водоиловой смеси в камеры отстаивания, каналы подвода исходной воды и трубопроводы удаления избыточного ила, сборные лотки очищенной воды, о т л и ч а ющ е е с я тем, что, с целью повышения эффективности и качества очистки путем улучшения условий удаления избыточного активного ила, воздухонасьпщения и устранения застойных зон в камере биофильтрации, оно снабжено расположенными в наклонных каналах подвода водоиловой смеси и соединенными с дном корпуса дополнительными продольными перегородками с образованием отсеков подвода водоиловой смеси в камеры отстаивания и удаления избыточного ила, патрубками удаления избыточного ила, соединяющими отсеки удаления избыточного ила с расположенными вне корпуса трубопроводами удаления избыточного ила, при этом длина дополнительных продольных перегородок находится в пределах 0 3-0,4 длины наклонных каналов, в продоль-ных вертикальных перегородках камеры биофильтрации выполнены продольные щелевые отверстия с козырьками, а продольные вертикальные перегородки камеры аэрации образуют щелевые отверстия с наклонными каналами подвода водоиловой смеси.
