Реферат



Изобретение относится к приборостроению и радиоэлектронике, в частности к составам стеклоэмалей, применяемых для изоляции и закрепления токопроводящих цепей в миниатюрных датчиках температуры. С целью повышения температуры начала размягчения, стойкости к динамическим нагрузкам и выпучиванию эмаль имеет следующий состав, мас.%: РЬО 80-82,3 SiO 8,2- 9,0; , 8,2-9,1; ВаО 0,7-1,2; СаО 0,05-0,1; AljO, 0,3-0,6. Эмаль обладает следующими свойствами: температура начала размягчения 490-510 С, КТР (87-91)10 /град,модуль упругости 5355-5411 кгс/мм , вьтучивание при 470-480 0 до 0,05 мм. 1 табл.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

f58 4 С 03 С. 8/10 8/24

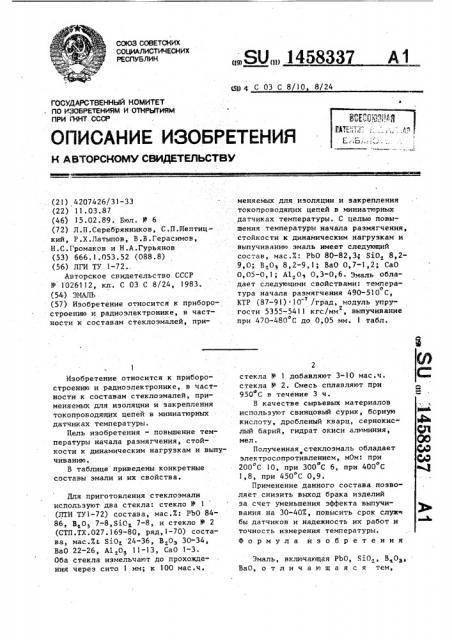

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И A BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЖ)БРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4207426/31-33 (22) 11.03.87 (46$ 15.02.89. Бюл. У 6 (72) Л.П.Серебрянников, С.П.01ептицкий, P,Õ.Ëàòûïîâ, В.В.Герасимов, Н.С.Громаков и Н .А.Гурьянов (53) 666.1.053.52 (088.8) (56) ЛГИ ТУ 1-72,.

Авторское свидетельство СССР

Р 1026112, кл. С 03 С 8/24, 1983. (54) Э! !АЛЬ (57) Изобретение относится к приборостроению и радиоэлектронике, в частности х составам стеклоэмалей, при1

Изобретение относится к приборостроению и радиоэлектронике, в частности к составам стеклоэмалей, применяемых для изоляции и закрепления токопроводящих цепей в миниатюрных датчиках температуры.

Пель изобретения — повышение температуры начала размягчения, стойкости к динамическим нагрузкам и выпучиванию.

В таблице приведены конкретные составы эмали и их свойства.

Для приготовления стеклоэмали используют два стекла: стекло !! 1 (ЛТИ ТУ1-72) состава, мас.7.: PbO 8486, В О 7"8,Si0 7-8, и стекло Р 2 (СТП.ТХ.027.169-80, ряд,1-70) состава, мас.Xe SiOq 24"36, В O> 30-34, ВаО 22-26, Al О 11-13, СаО 1-3.

Оба стекла измельчают до прохождения через сито 1 мм; к 100 мас.ч.

„,Я0„„1458337 А1 меняемых для изоляции и закрепления токопроводящих цепей в миниатюрных датчиках температуры. С целью повышения температуры начала размягчения, стойкости к динамическим нагрузкам и выпучиванию эмаль имеет следующий состав, мас.X: PbO 80-82,3; Si0< 8,29,0; В О 8,2-9,1; ВаО 0,7-1,2; СаО

0,05-0,1; А1 0> 0,3"0,6. Эмаль обладает следующими свойствами: темперао тура начала размягчения 490-510 С, KTP (87-91) 10 /град, модуль упругости 5355-5411 кгс/мм, выпучивание при 470-480 С до 0,05 мм. I табл.

2 стекла Ф 1 дабавляют 3-10 мас.ч. стекла Р 2. Смесь сплавляют при

950 С в течение 3 ч.

В качестве сырьевых материалов используют свинцовый сурик, борную кислоту, дробленый кварц, сернокислый барий, гидрат окиси алюминия, мел.

Полученная стеклоэмаль обладает

Ф электросопротивлением, мОм: при

200 С !О, при 300 С 6, при 400 С

1,8, при 450 С 0,9.

Применение данного состава позволяет снизить выход брака иэделий за счет уменьшения эффекта выпучивания на 30-407., повысить срок служ бы датчиков и надежность их работ и точность измерения температуры.

Формула изобретения

Эмаль включающая РЪО, Si0 В Îз

ВаО отличающаяся тем, 80-82, 3

8,2-9,0

8,2-9,1

0,7-1 2

0,3-0,6

0,05-0,1 понентов, мас.X:

Температура

Химический состав стеклозмали

ТР Величи10 С на выпучивания,мм при Т470480 С

Состав мас. начала размяго чения, РЪО SiO В ОэВа0 СаО А1 Оз

5411

82,3 8,2 8,2 0,7 0,05 0,55 490 91

81 5 8,6 8,7 0,82 0,08 0,3 500 90

0 05

5377

5578

510 87

80,0 9,0 9,1 1,2 0,1 0,6 (Прото, тип

395 90 Эмаль стекла 5283 с электрических проводов

64 16,75 9,5 9

Составитель С. Белобокова

Редактор Т.Лазоренко Техред Л.Олийнык Корректор С.Шекмар

Заказ 321/26 Тираж 416 Подписное

ВЯИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауаская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4

3 1458337 то, с целью повышения температуры ачала размягчения, стойкости к инамическим нагрузкам и выпучиванию, на дополнительно содержит А1 0э

Са0 при следующем соотношении комРЬО

Во

Ва0

А1аОэ

СаО

Модуль упругости Юнга, кгс/мм
