Способ приготовления холодной асфальтобетонной смеси
Патент 1458343
Авторы
Классы МПК
Способ приготовления холодной асфальтобетонной смеси
Иллюстрации
Реферат
Изобретение касается дорожностроительных материалов и может быть использовано при производстве асфальтобетонных смесей для устройства дорожных покрытий. Цель изобретенияповьш1енйе водостойкости асфальтобетона . Асфальтобетонную смесь готовят путем смешения нефтяного гудрона с песком, активированным 8-12 мас.% раствора полиэтиленовой пленки в тетрахлорнетане в соотношении 1:10 при 60-65°С. Коэффициент водостойкости до прогрева 0,77-0,81, после, прогрева 0,92-0,93. 2 табл. с

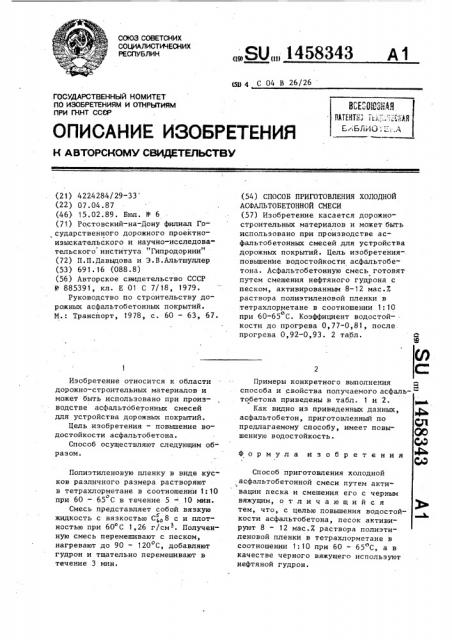

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (5g 4 С 04 В 26/26
НГОРО ПВ3
ВТЕЛ1 1,: :.;-,.,-.";, Я
Б БГ(1О
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCHOMY СВИДЕТЕЛЬСТВУ
Ю
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГННТ СССР (21) 4224284/29-33 (22) 07.04.87 (46) 15.02.89. Бюл. Ф 6 (71) Ростовский-на-Дону филиал Государственного дорожного проектноизыскательского и научно-исследовательского института "Гипродорнии" (72) П.П.Давыдова и Э.В.Альтшуллер (53) 691,16 (088.8) (56) Авторское свидетельство СССР
N 885391, кл. Е 01 С 7/18, 1979.
Руководство по строительству дорожных асфальтобетонных покрытий.
И.: Транспорт, 1978, с. 60 — 63, 67.
Изобретение относится к области дорожно-строительных материалов и может быть использовано при производстве асфальтббетонных смесей для устройства дорожных покрытий.
Цель изобретения — повышение водостойкости асфальтобетона.
Способ осуществляют следующим образом.
Полиэтиленовую пленку в виде кусков различного размера растворяют в тетрахлорметане в соотношении 1:10 при 60 — 65 С в течение 5 - 10 мин.
Смесь представляет собой вязкую вязкостью C (р 8 с H IIJIDT»
5 ностью при 60 С 1,26 г/смР. Полученную смесь перемешивают с песком, нагревают до 90 — 120 С, добавляют гудрон и тщательно перемешивают в течение 3 мин..Я0„» 1458343 А1 (54) СПОСОБ ПРИГОТОВЛЕНИЯ ХОЛОДНОЙ
АСФАЛЬТОБЕТОННОЙ СМЕСИ (57) Изобретение касается дорожностроительных материалов и может быть использовано при производстве асфальтобетонных смесей для устройства дорожных покрытий. Цель изобретения-. повьппение водостойкости асфальтобетона. Асфальтобетонную смесь готовят путем смешения нефтяного гудрона с песком, активированным 8-12 мас.7 раствора полиэтиленовой пленки в .тетрахлорметане в соотношении 1: 10 при 60-65 С. Коэффициент водостой- . кости до прогрева 0,77-0,81, после. прогрева 0,92-0,93. 2 табл.
Примеры конкретного выполнения способа и свойства получаемого асфальтобетона приведены в табл. 1 и 2. ®
Как видно из приведенных данных, ф, асфальтобетон, приготовленный по предлагаемому способу, имеет павы- 0, шенную водостойкость.
Формула из обр етения
Способ приготовления холодной асфальтобетонной смеси путем активации песка и смешения его с черным вяжущим, отличающийся фри тем, что, с целью повьппения водостойкости асфальтобетона, песок активируют 8 — 12 мас.7 раствора полиэтиленовой пленки в тетрахлорметане в соотношении 1:10 при 60 — 65 С, а в качестве черного вяжущего используют нефтяной гудрон.
1458343
Таблица 1
Пример
Количество
Соотношение полиэтилена и т етр ахл орметана песка
1:10
1! 10
10
1:10
12
Таблица 2
Пример
Показатель известный 1
Предел прочности при сжатии при 20ОС, МПа: до прогрева асфальтобетона
1,2-1,7 1,69 1,75 1,75 после прогрева асфальтобетона
1,5 — 2,0 2,2 2,3 2,25
Коэффициент водостойкости:
0,6-0,75 0,77 0,8 0,81
0,8-0,9 0,92 0,92 0,93
Коэффициент водостойкости при длительном водонасыщении
0,53 0,56 0,56
0,4-0,5 до прогрева после прогрева
Набухание, об.Е
Водонасыщение, об.7
0,65-0,75 0,8 0,81 0,83
1,2-2,0
5-9
Составитель Е.Бикбулатова
Редактор А.Orap Техред М,Дидык Корректор
Заказ 322/27 Тираж 589 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ; СССР
113035, Москва, Ж-35, Раущская наб., д. 4/5
Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 гудрона, 7. от массы песка до прогрева после прогрева
Количество активатбра, 7 от массы
Температура приготовления активатора, С
0,49 0,47, 0,4
1.,91 1,69 1,37
