Изобретение относится к гальванотехнике , в частности к электролитическому осаждению покрытий сплавом серебро - сурьма из кислых электролитов, не содержащих свободных или связанных цианидов, и может быть использовано в радиоэлектронной, электротехнической и других отраслях, промьппленности при покрытии печатных плат и различных деталей в стационарных , колокольных и барабанных .ваннах . Целью изобретения является повышение стабильности электролита при низких значениях рН, повышение микротвердостк и уменьшение внутренних напряжений покрытий, уменьшение расхода серебра и расширение рабочего интервала плотностей тока. Цель достигается тем, что кислый роданистый электролит, включающий растворимое в растворе роданистого натрия соединениё серебра (сульфат, ацетат, хлорид , карбонат, роданий и закись серебра ), роданистый натрий и сурьмяновиннокисльй калий,-дополнительно содержит тиомочевину, лимонную и - серную кислоты при следукяцем соот ношении компонентов,моль/л: соединение серебра 0,05-0,20; сурьмяновинно-кислый калий 0,01-0,20; роданистый натрий 4,5-6,0; тиомовечина 0,02 - 0,07; лимонная кислота 0,05 - 1,0; серная кислота.до рН 0,4-1,5 и вода до л. Электролит стабилен, работает в диапазоне плотностей тока 0,2-0,55 А/дм. Микро тверд ость покрытий составляет 79-120 кг/мм, внутренние напряжения 50-76 кг/см , Высокое содержание сурььы (до 2035) обеспечивает уменьшение расхода серебра в сплаве, 2 табл, . W 4 СП 00 4 14:

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

Ъ а

ГОсудАРстВенный НОмитет по изот атениям и открытиям

ПГИ ГКНТ Сса

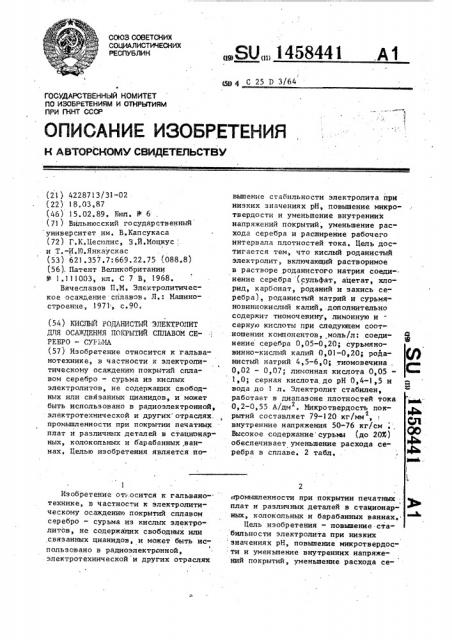

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (51) 4 С 25 D 3/64 (21 ) 4228713/31-02 (22) 18.03,87 (46) 15.02.89. Бюл, 11 б (71 ) Вильнюсский государственный университет им. В.Капсукаса (72) Г.К.Цесюлис, 3.Й.Иоцкус, и Т,-И,И.Янкаускас (53) 621.357.7:669.22.75 (088.8) (56), Патент Великобритании

Р 1.111003, кл. С 7 В, 1968.

Вячеславов П.N. Электролитическое осаждение сплавов . Л.: Машиностроение„ 1971:, с.90. (54) КИСЛЫЙ РОДАНИСТЬ1Й ЭЛЕКТРОЛИТ

ДЛЯ ОСАЖДЕНИЯ ПОКРЫТИЙ СПЛАВО1 1 СЕРЕБРΠ— СУРЬМА (57) Изобретение относится к гальванотехнике, в частности к электролитическому осаждению покрытий сплавом серебро — сурьма из кислых электролитов, не содержащих свободных или связанных цианидов, и может быть использовано в радиоэлектронной, электротехнической и других отраслях. промышленности при покрытии печатных плат и различных деталей в стационарных, колокольных и барабанных ваннах. Целью изобретения является по1

Изобретение оть.осится к гальвано-. технике, в частности к электролитическому осаждению покрытий сплавом серебро — сурьма из кислых электролитов, не содержащих свободных или связанных цианидов, и может быть ис1 пользовано в радиоэлектронной, электротехнической и других отраслях

„„Я0 „„1458441,Д 1 вышение сTàáèäüíîñòè электролита при низких значениях рН, повышение микротвердости и уменьшение внутренних напряжений покрытий, уменьшение расхода серебра и расширение рабочего интервала плотностей тока. Цель достигается тем, что кислый роданистый электролит, включающий растворимое в растворе роданистого натрия соединение серебра (сульфат, ацетат, хпорид, карбонат, роданий и закись серебра), роданистый натрий и сурьмяновиннокислый калий,.дополнительно содержит тиомочевину, лимонную и серную кислоты при следующем соот ношении компонентов, моль/л: соединение серебра 0,05-0,20; сурьмяновинно-кислый калий 0,01-0,?О; роданистый натрий 4,5-6,0; тиомовечина .

0,02 — 0,07; лимонная кислота 0,051,0; серная кислота до рН 0,4-1,5 и вода до 1 л. Электролит стабилен, работает в диапазоне плотностей тока

0,2-0,55 A/äì . Микротвердость пок- р

2 рытий составляет 79-120 кг/мм внутренние напряжения 50-76 кг/см

Высокое содержание сурьма (до 20%) обеспечивает уменьшение расхода серебра в сплаве. 2 табл.
