Устройство для определения фильтрационных свойств грунтов в подводном залегании

Устройство для определения фильтрационных свойств грунтов в подводном залегании

Иллюстрации

Показать все

Реферат



Изобретение относится к области инженерно-геологических исследований, в частности к устройствам для определения фильтрационных свойств грунтов в подводном залегании. Цель изобретения - повышение точности определений. Для этого корпус 1 имеет ряд отверстий 2 и клапанов 3, которые крепятся на штоки гидроцилиндра 4 вместе с пружинами 5..К двухпозиционному распределителю 6 присоединяются гидроцилиндры 7 и 8, которые, в свою очередь, связаны с подвижным кольцом 9. При заглублении устройства в грунт подвижное кольцо 9 перемещается вверх, одновременно перемещая штоки гидроцилиндров 7 и 8. При перемещении вверх штока и гидроцилиндра 8 распределитель 6 переходит в положение б - клапаны 3 открыты. Так как давление внутри устройства значительно меньше, чем вне его, устройство работает как насос - всасывает воду снаружи через открытое отверстие 2 во внутреннюю полость корпуса 1 до вырав.- нивания давления внутри и снаружи корпуса . 1 ил. «

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК @4 Е02 Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4123527/31-33 (22) 25.09.86 (46) 15.02.89. Бюл. № 6 (71) Кировоградский институт сельскохозяйственного машиностроения (72) Г. Е. Надольный, А. И. Коптелов, В. К. Передерей и Ю. В. Микитенко (53) 624.131.6(088.8) (56) Авторское свидетельство СССР № 607877, кл. Е 02 D 1/00, 1978.

Авторское свидетельство СССР № 1141157, кл. Е 02 D 1/00, 1985. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ .

ФИЛЬТРАЦИОННЫХ СВОЙСТВ ГРУНТОВ В ПОДВОДНОМ ЗАЛЕГАНИИ (57) Изобретение относится к области инженерно-геологических исследований, в частности к устройствам для определения фильтрационных свойств грунтов в подводном

„„SU„„1458493 А1 залегании. Цель изобретения — повышение точности определений. Для этого корпус 1 имеет ряд отверстий 2 и клапанов 3, которые крепятся на штоки гидроцилиндра 4 вместе с пружинами 5..К двухпозиционному распредел ител ю 6 присоединяются гидр оцил и ндры 7 н 8, которые, в свою очередь, связаны с подвижным кольцом 9. При заглублении устройства в грунт подвижное кольцо 9 перемешается вверх, одновременно перемещая штоки гидроцилиндров 7 и 8. При перемещении вверх штока и гидроцилиндра 8 распредел ител ь 6 переходит в положение б — кл апаны 3 открыты. Так как давление внутри устройства значительно меньше, чем вне его, устройство работает как насос — всасывает воду снаружи через открытое отверстие 2 во внутреннюю полость корпуса 1 до выравнивания давления внутри и снаружи корпуса. 1 ил.!

458493

Формула изобретения

Составитель В. Врачев

Редактор Л. Веселовская Текред И. Верес Корректор М. Самборская

Заказ 346/34 Тираж 588 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к области инженерно-геологических исследований грунтов.

Цель изобретения — повышение точности определений.

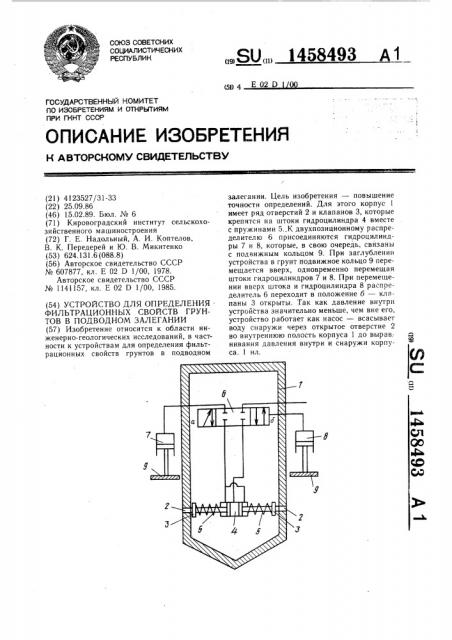

На чертеже изображено устройство, общий вид.

Устройство содержит цилиндрический корпус 1 с рядом отверстий 2, перекрытых клапанами 3, которые крепятся на штоки гидроцилиндра 4 вместе с пружинами 5. К двухпозиционному распределителю 6 присоединены гидроцилиндры 7 и 8, штоки которых соединены между собой с помощью опорного кольца 9.

Устройство работает следующим образом.

До момента заглубления в грунт во внутренней полости корпуса 1 сохраняется атмосферное давление, при этом распределитель 6 находится в позиции а, соответствующей плавающему положению гидроцилиндра 4. Клапаны 3 закрыты посредством пружин 5. Опорное кольцо 9 находится в край- 20 нем нижнем положении.

В процессе заглубления устройства в грунт опорное кольцо 9 перемещается вверх, одновременно поднимая штоки гидроцилиндров 7 и 8, распределитель 6 при этом переходит в положение б — клапаны 3 открыты. 3а счет разницы внешнего и внутреннего давлений вода поступает через отверстия 2 во внутреннюю полость корпуса 1 до момента выравнивания давлений.

Фильтрационные свойства грунта характеризуются коэффициентом фильтрации, определяемым по формуле

Я,ау д Н

/F(R — ) где Q — — объем жидкости в корпусе, м";

35 — ускорение свободного падения; у — — плотность жидкости, кг/м, Π— высота всасывания (расстояние от опорного кольца в поднятом положении до отверстий перфорации), м; — - время нахождения устройства в массиве данного грунта, ч;

F — - площадь фильтрации (суммарная площадь отверстий), м, R — - гидростатическое давление на дне водоема, МПа;

Р— давление внутри корпуса, МПа.

Выглубление устройства производят с помощью троса, при этом опорное кольцо 9 под действием собственного веса запирает крайнее нижнее положение, распределитель 6 переходйт в положение а. Гидроцилиндр снова находится в плавающем положении, и клапаны 3 закрываются при помощи пружин 5.

Устройство может работать на значительных глубинах, не нарушая при этом вмещающую среду.

Устройство для определения фильтрационных свойств грунтов в подводном залегании, включающее перфорированный цилиндрический корпус с коническим наконечником, отличающееея тем, что, с целью повышения точности определений, оно снабжено гидроцилиндрами, размещенными внутри и снаружи корпуса, опорным кольцом, устачовленным коаксиально корпусу, и подпружиненными клапанами, размещенными внутри корпуса, при этом штоки внешних гидроцилиндров соединены с опорным кольцом, а штоки внутренних — с подпружиненными клапанами.
