Реферат



ИаоС5ретение относится к горной 1фО(1шленности и к подьемно-транспортному машиностроению для использования при монтаже и ремонте тяжеловесного оборудования. Цель - повышение надежности за счет повьппения несущей способности поддерживакщей стойки, Поддерживающая стойка включает полый корпус 1 с .основанием 4 и выдвижной элемент (ВЭ) 2, размещенный в корпусе 1, Механизм перемещения ВЭ 2 включает нижний и верхний валы 8, 1 1 и средние валы 16, 17 с блоками, гибкий элемент 3 и приводной барабан 6. Валы 16, 17 закреплены на : ВЭ 2 и для них в корпусе 1 выполне- , ны направляющие 15. Валы 11 и 16 ра i ботают на подъем ВЭ 2, а валы 17 и 8 - на его опускание при вращении приводного барабана 6. Для натяжений .и закрепления концов гибкого элемента 3 на ВЭ 2 имеется отверстие 23. 1Для увеличения силы натяжения гибкого элемента 3 на приводном барабане пре- ;дусматривается гфижимное устр-во. 3 ил. 7 23 О Ф (Л

СОЮЗ СОВЕТСНИХ

СОЩИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК

09) 01) А1 (д) 4 E 21 D 15/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ГЮ ИЗОБРЕТЕНИЯМ И ОТНР61ТИЯМ

ПРИ ГННТ СССР

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4227003/22-03 (22) 09,04, 87 (46) 15,02,89. Вюл, ¹ 6 (71) Тульский политехнический инсти" тут и Университет дружбы народов им. Патриса Лумумбы (72) Ю,Ф,Савенко, В.Н,Каретников, G.Ñ.Со илко, А,Н,Тапдыкин и О.К,Гуляев (53) 622,284(088,8) (56) Авторское свидетельство СССР ,¹ 417633, кл, E 21 D 15/44, 1973.

Авторское свидетельство СССР № 977801, кл, E 21 D 15/44, .1981о (54) ПОДДЕРЖИВАЮЩАЯ СТОЙКА (57) Изобретение относится к горной проиапленности и к подъемно-транс" портному машиностроению для использования при монтаже и ремонте тяжеловесного оборудования. Цель — повышение надежкости за счет повышения несущей способности поддерживаяцей стойки, Поддерживающая стойка вкпючает полый корпус 1 с .основанием 4 и выдвижной элемент (ВЭ) 2, размещенный в корпусе 1, Механизм перемещения

ВЭ 2 включает нижний и верхний валы

8, 11 и средние валы 16, 17 с блока ми, гибкий элемент 3 и приводной барабан 6, Вапы 16, 17 закреплены на

ВЭ 2 и для них в корпусе 1 выполне- ны направляющие. 15, Валы 1! и 16 ра» i ботают на подъем ВЭ 2, а валы 17 и

8 — на его опускание при вращении приводного барабана 6. Для натяжения и закрепления концов гибкого элемен- а та 3 на ВЭ 2 имеется отверстие 23.

9 ,Лля унеличеиия силы натяжения гибяого (/) элемента 3 на приводном барабане пре" дусматривается прижимное устр-во. 3 ил. С

1458583

Изобретение относится к горной промьппленности, в частности для поддержания кровли, а также к подъемйо-транспортному машиностроению для испол ьэо в ания при монт аже и ре монте тяжеловеСного оборудования, Цель изобретения — повышение надежности за счет повышения несущей способности поддерживающей стойки, lp

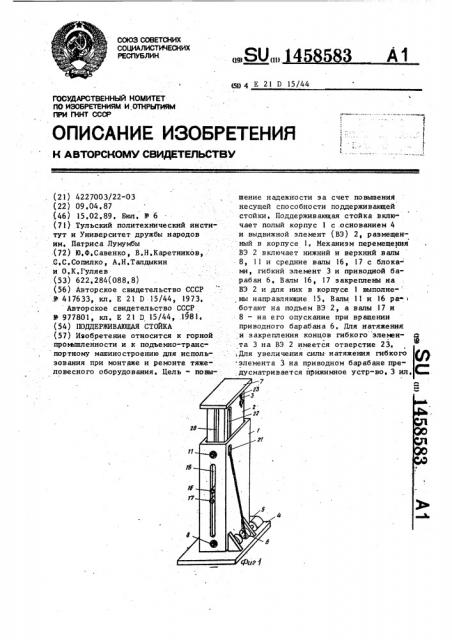

На фиг, l изображена поддерживающая стойка, .вид в аксонометрии; на фиг,2 — стойка, вид в сборе; на фиг, 3 - схема запасовки полиспастной системы, 15Предлагаемая конструкция поддерживающей стойки состоит из корпуса 1, выдвижного элемента 2, каната 3, основания 4,. электродвигателя 5 с редуктором, приводного барабана 6, пе- . 20 рекрытия 7, В корпусе коробчатого сечения в верхней .и нижней его частях неподвижно установлены нижний вал 8 с блоками

9 и щеками 10 и верхний вал 11, кото- 25 рый не имеет щек, а его блоки 12 расположены свободно с возможностью контакта друг с другом при действии на них пружины 13 прижимного механизма

14, расположенного на корпусе, 30

В средней части корпуса имеются направляющие 15 для валов 16 и 17 выдвижного элемента 2 (также коробчатого сечения), способного перемещаться в полости корпуса, 35

Эти валы с блоками 18 и щеками 19 расположены в нижней части выдвижного элемента, Валы 11 и 16 работают на подъем выдвижного элемента, валы 17 и 8 — на его опускание при вращении 40 приводного рарабана 6 соответственно по часовой и против часовой стрелки.

Для неподвижного вала 11 в выдвижном элементе имеется направляющая 20, Направляющие 20 и 15- выполнены,так, 45 что при крайнем верхнем положении штока нижний край направляющей 20 упирается в вап 11, а вал 16 в это время приходит в соприкосновение с верхней границей направляющей 15, 50

При крайнем нижнем положении выдвижно го элемента верхний край е го направляющей 20 упирается в вал 1! при одновременном контакте вала 17 с . нижней границей направляющей 15. Полный подход выдвижного элемента соот-. ветствует длине направляющих 15 и 20 за вычетом расстояния между валами

16 и 17.

Для о суще ст вл ения з ап асо в ки полиспастной системы канатом 3 и его взаимодействия с приводным барабаном 6 в корпусе имеется отверстие 21, а в штоке — паз 22, Для натяжения и закрепления концов кайата на выдвижном элементе имеется отверстие 23 с элементом его крепления (на несущем элементе последние не показаны), Для увеличения силы натяжения на приводном барабане предусматривается прижимное устройство (не показано), Дпя компенсации отсутствия щек на валу 11 предусматривается применение фрикционов 24, Поддерживающая стойка работает следующим образом, Для подъема выдвижного элемента отжимается пружина 13 прижимного механизма 14 и растормаживаются блоки верхнего вала 11, Усилие вращения от электродвигателя с редуктором при вращении по часовой стрелке передается на приводной барабан 6, находящийся во взаимодействии с канатом 3, з апасованным по схеме, предст авленной на фиг. 3.

По сле то го, как усилие в стойке достигает расчетной величины, выдвижение элемента прекращается, С помощью прижимного устройства блоки вала 11 приходят в соприкосновение и затормаживают полиспастную систему, Сила сцепления блоков и усилия сжатия пружины таковы, чтобы при резком опускании кровли система работала в под атли во м р ежи ме, Опускание выдвижного элемента осуществляетсяя при р асторможенных блоках вапа 11 и реверсе электродвигателя 5.

Формула изобретения

Поддерживающая стойка, содержащая полый корпус с основанием, в полости которого установлен выдвижной элемент, механизм перемещения выдвижного элемента, имекиций нижний вап, свя" эанный с приводом с закрепленным на нем одним концом гибким элементом, другой конец которого связан с выдвижным элементом, о т л и ч а ю щ ая с я тем| что, с целью повышения на" дежности за счет повьппения несущейспособности поддерживающей стойки, 3 ) 45858 связь гибкого элемента с выдвижным элементом выполнена из охваченных гибким элементом средних валов с блоками блоков установленных на нижЭ

5 нем валу, и закрепленного в верхней части корпуса верхнего вала с подвижно установленными на нем блоками, Э

4 поджатыми посредством прижимного механизма, при этом средние валы закреплены на выдвижном элементе, их концы

1 свободно размещены в выполненных в противоположных стенках корпуса сквозных вертикальных пазах, а. нижний вал закреплен в нижней- части корпуса, 1458583
