Преобразователь диэлектрических параметров нитей

Преобразователь диэлектрических параметров нитей

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в текстильной и химической промьшшенности для автоматического бесконтактного контроля и измерения ко ррелированных с анизотропной диэлектрической проницаемостью параметров движущихся нитей бесконечной длины. Преобразователь (И) диэлектрических (ДЭ) параметров нитей содержит измерительные электроды (ИЗ) 1-4 в виде частей колец и экранирующий корпус 5 в виде полого цилиндра, отделенные друг от друга диэлектриком. Прорези :7 между частями колец, расположенных вдоль оси, совпадают с прорезью 8 экранирующего корпуса 5 и образуют общую прорезь. Ширина прорези выполняется большей диаметра нитеобразного материала. Сквозь прорезь 8 нитеобгразный материал устанавливают по оси П. Радиальный конденсатор, образованный ИЭ 2, 3 и осевой конденсатор, образованный ИЗ 1, 4, подключают к изг: мерителю емкостей. ДЗ проницаемость определяется как отношение емкости П, измеренной с диэлектриком, к емкости преобразователя без диэлектри - ка. При измерении диаметра нитеобразный материал сквозь прорезь 7 устаг. , навливают в П и по изменению емкости, пропорциональной площади поперечного сечения, судят о диаметре. П имеет расширенные функциональные возможности путем обеспечения преобразования ДЗ параметров одновременно в осе- ,в6м и радиальном направлениях . 1 ил. (Л 4ib сд 00 00 со

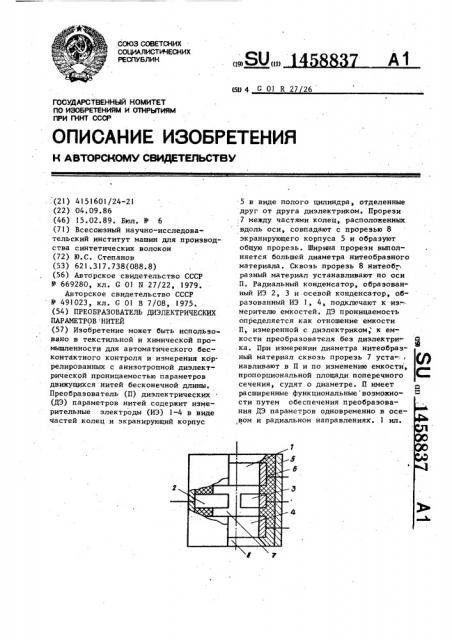

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (11) сЮ 4 G 01 R 27 26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ll0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

Н А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ.: (21) 4151601/24-21 (22) 04.09.86 (46) 15.02.89. Бюл. № 6 (71) Всесоюзный научно-исследовательский институт машин для производства синтетических волокон (72) Ю.С. Степанов (53) 621.317.738(088.8) (56) Авторское свидетельство СССР № 669280, кл. G 01 И 27/22, 1979;

Авторское свидетельство СССР № 491023, кл. G 01 В 7/08, 1975. (54) ПРЕОБРАЗОВАТЕЛЬ ДИЭЛЕКТРИЧЕСКИХ

ПАРАМЕТРОВ НИТЕИ (57) Изобретение может быть использовано в текстильной и химической промышленности для автоматического бесконтактного контроля и измерения коррелированных с анизотропной диэлект" рической проницаемостью параметров движущихся нитей бесконечной длины.

Преобразователь (П) диэлектрических (ДЭ) параметров нитей содержит измерительные электроды (ИЭ) 1-4 в виде частей колец и экранирующий корпус

5 в виде полого цилиндра, отделенные друг от друга диэлектриком. Прорези

7 между частями колец, расположенных вдоль оси, совпадают с прорезью 8 экранирующего корпуса 5 и образуют общую прорезь. Ширина прорези выполняется большей диаметра нитеобразного материала, Сквозь прорезь 8 нитеоб1., разный материал устанавливают по оси

П. Радиальный конденсатор, образован« ный ИЭ 2, 3 и.осевой конденсатор, образованный ИЭ 1, 4, подключают к из.-. мерителю емкостей. ДЭ проницаемость определяется как отношение емкости

П, измеренной с диэлектриком, к емкости преобразователя без диэлектриЩ .ка. При измерении диаметра нитеобразный материал сквозь прорезь 7 уста: навливают в П и по изменению емкости, пропорциональной площади поперечного С» сечения, судят о диаметре. П имеет расширенные функциональные возможности путем обеспечения преобразования ДЭ параметров одновременно в осевом и радиальном направлениях. 1 ил.

1458837

Формула изобретения

Составитель .1 . Рассмотрова

Редактор Л. Пчолинская . Техред Л.Сердюкова Корректор М. Шароши

Заказ 368/51 Тираж 711 Подписное

BH_#_KH Государственнсго комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике, в частности к средствам автоматического контроля качества нитеобразного материала, и может быть использовано в текстильной и химической промышленностях для автоматического бесконтактного контроля и измерения коррелированных с аниэотропной

1 диэлектрической проницаемостью пара". метров движущихся нитей бесконечной длины.

Цель изобретения — расширение функциональных воэможностей путем обеспечения преобразования диэлектри-!5 ческих параметров одновременно в осе вом и радиальном направлениях и ускорение процесса преобразования.

На чертеже представлена конструкция преобразователя. 20

Преобразователь содержит измерительные конденсаторные электроды

1-4 в виде частей колец, и токопроводящий экранирующий корпус 5 в вице полого цилиндра, которые разделены диэлектриком 6. Прорези 7 между частями колец, расположенных вдоль оси, совпадают с прорезью 8 корпуса 5 и образуют общую прорезь. Ширина прорези должна быть большей, чем диа- 3Q метр нитеобразного материала, Преобразователь работает следующим образом.

Сквозь прорезь 8 нитеобразный материал устанавливают по оси преобразователя. Радиальный конденсатор, образованный электродами 2 и 3; и осевой конденсатор, обр :.ованный электродами 1 и 4, подклю ают к и-мерителю емкостей. Диэлектрическая прони-. 10 цаемость определяется как . отношение емкости преобразователя, измеренной с диэлектриком, к емкости преобразователя беэ диэлектрика. При измерении диаметра нитеобразный материал устанавливают сквозь прорезь 7 в ripe образователь и по изменению емкости, пропорциональной плошади поперечного сечения, судят о диаметре. Диэлектрическая анизотропия определяется как разность и (или) отношение емкостей осевого и радиального конденсаторов.

По изменению диэлектрической анизотропии в сравнении с изотропным материалом судят об ориентации структуры нити.

Преобразователь диэлектрических параметров нитей, содержащий измерительные электроды, выполненные в виде не менее трех разделенных диэлектриком соосных колец, которые размещены в экранирующем корпусе одно над другим, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения преобразования диэлектрических параметров одновременно в осевом и радиальном направлениях и ускорения процесса преобразования, экранирующий корпус и измерительные электроды

1 выполнены с общей продольной прорезью, при этом средний измерительный электрод снабжен дополнительной прорезью, которая расположена симмет-. рично общей продольной прорези и заполнена диэлектриком,
