Устройство для импульсного намагничивания

Устройство для импульсного намагничивания

Иллюстрации

Показать все

Реферат



Изобретение относится к электро/- технике, в частности к устройствам для импульсного намагничивания.Цель изобретения повышение производительности устройства для импульслого намагничивания. Устройство содержит блок запирания 11 разрядного тиристора 3, один выход которого через замыкающий контакт 12 подключен равляющему электроду тиристора 3, а другой выход подклгочен к индуктору 5. Замыкающий контакт 12 закреплен на поверхности несущей плиты 16. При движении рычаг 10 достигает первого tji Х «а 13 замыкаюгдег о контакта и замыкает его. На управляемый электрод тиристора 3 подается управляемый сигнал, который открывает тиристор 3j и накопленный заряд поступает на индуктор 5. Рычаг 10продолжает свое движение, достигает замыкающего контакта 12 и замыкает его. С выхода блока запирания 11тиристора подается напряжение,которое создает падение напряжения на индукторе 5, минусом приложенное к выходу (катоду) тиристора 3, Тирис . тор 3 мгновенно запирается, и батарея конденсаторов 2 снова начинает заряжаться. Мгновенное запирание тиристора 3 дает возможность уменьшить время, необходимое для запирания тиристора 3, Увеличение тока заряда дает возможность уменьшить время, необходимое ДПЯ заряда батареи конденсаторов 2, и не увеличивает времени запирания тиристора, так как падение напряжения на индукторе 5 и соответственно напряжения запирания выхода тиристора 3 увеличивается пропорционально увеличению зарядного тока.1 ил. , f JtracBE. Сд СО

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУЬЛИН

А2

<,„,; Н 01 Р 13/00

ОПЙОАЙИЕ ИЗОБРЕт РИР

ГОсудАРстВенный номитет

ПО ИЗОЬРЕТЯНИЯМ И ОТНРЫТИЛМ

ПРИ ГННТ ССО (á1) 1374294 (21) 4268366/24-07 (22) 26.06.87 (46) 15.02.89. Бюл. Ф б (72) Л.И.Лысенко (53) 621.3 18.25 (088.8) (56) Авторское свидетельство СССР

0 838766, кл. Н 01 F 13/00, 1981.

Авторское свидетельство СССР

У t 374294, кл. Н 01 F 13/00, 17. 09. 86. (54) УСТРОЙСТВО ДЛЯ ИПУЛЬСНОГО НА- "

МАГНИЧИВАНИЯЯ (57) Изобретение относится к электро; технике, в частности к устройствам для импульсного намагничивания. Цель изобретения — повышение производительности устройства для импульсного намагничивания. Устройство содержит

/ блок запирания 11 разрядного тиристора 3, один выход которого через saмыкающий контакт 12 подключен к. управляющему электроду тиристора 3, а другой выход подключен к индуктору 5.

Замыкающий контакт 12 закреплен на поверхности несущей плиты 16. При выдвижении рычаг 10 достигает первого замьпсающего контакта и замыкает его.

На управляемый электрод тиристора 3 подается управляемый сигнал. который открывает тиристар 3, и накопленный заряд поступает на индуктор 5. Рычаг

iO продолжае — свое движение, достигает замыкающего контакта 12 и замыкает его. С выхода блока запирания i1 тиристора подается напряжение,которое создает падение напряжения на индукторе 5, минусом приложенное к выходу (катоду) тиристора 3. Тиристар 3 мгновенно запирается, и батарея конденсаторов 2 снова начинает заряжаться. Мгновенное запирание тиристара 3 дает возможность уменьшить а (O время, необходимое для з";.ïèðàíèÿ тиристора 3. Увеличение така заряда дает возможность уменьшить время, необходимое дпя заряда батареи конден- (caòîðîí 2, и не увеличивает времени запирания тиристара, так как падение 2 напряжения на индукторе 5 и соответственна напряжения запирання выхода

)иавй, тиристора 3 увеличивается пропарцио- 4 нально увеличению зарядного така.. 1 ил. („Л

ОС

1458896

Изобретение относится к электротехнике, в частности к намагничивающим устройствам, и может быть использовано для серийного и массового про- 5 изводства постоянных магнитов, применяемых Ь электрических машинах, аппаратах и других магнитоэлектрических устройствах.

Целью изобретения является повы,шение производительности устройства.

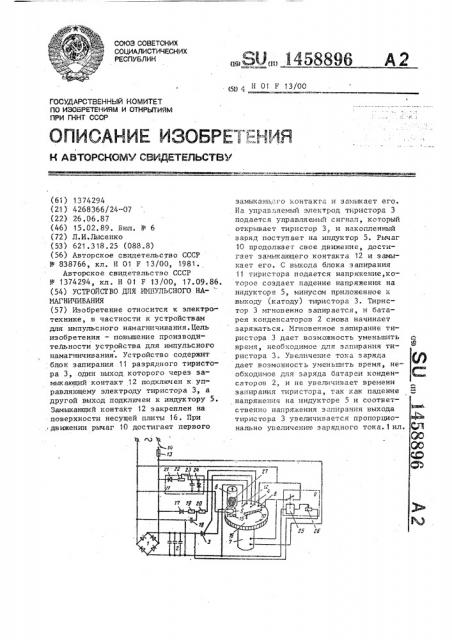

На чертеже показана принципиальная электромеханическая схема устройства.

Устройство состоит иэ блока 1 питания, выход которого соединен с входом батареи конденсаторов 2, разрядного тиристора 3, первый и второй входы которого соединены соответственно с выходами батареи конденсаторов 2 и первым замыкающим контактом

4, а также намагничивающего индуктора 5, вход которого соединен с выходом разрядного тиристора 3, накопителя 6 заготовок, выход которого механически соединен с входом индуктора

5, электродвигателя 7 с редуктором, размыкающего контакта 8, регулируе. мого реле 9, рычага 10. Устройство также содержит .блок 11 запирания тиристора 3 и дополнительный замыкающий контакт 12. Рычаг 10 имеет воэможность последовательно по времени механически взаимодействовать соответственно с размыкающим контактом 8, 35 первым запирающим контактом 4,. дополнительным замыкающим контактом 12 и заготовкой магнита, установленной в накопителе 6, а.механический выход электродвигателя 7 с редуктором сое- 40 динен с входом рычага 10. Управляемые входы электродвигателя 7 соединены с управляющими вькодами .регулируемого реле 9 и размыкающим контактом 8, а второй выход батареи кон-. 45 денсаторов 2 соединен с входом регулируемого реле 9. Выход блока 11 запирания включен параллельно индуктору 5 и последовательно выходу разрядного тиристора 3, а замыкающий кон-50 такт 12 подключен к одному выходу блока 11 запирания тиристора 3.

Блок 1 питания состоит иэ выпря- мительного моста на четырех диодах, IIopKJIIoBeHHoI o через предохранитель

13 и тумблер 14 к источнику переменного напряжения. В диагональ выпрямительного моста параллельно подключен вход батареи конденсаторов 2..

Выход батареи конденсаторов 2 параллельно подключен к последовательно соединенным разрядному управляемому тиристору 3, намагничивающему индуктору 5. Индуктор 5 установлен в диэлектрическом блоке 15, а диэлектри- ческий блок закреплен в несущей плите 16 таким образом, что верхняя плоскость индуктора 5 совпадает с верхней плоскостью несущей плиты 16.

В цепь управляемого электрода тиристора 3 последовательно включены замыкакицие контакты 4. Схема управления тиристором включает в. себя диод

17, предназначенный для выпрямления .переменного напряжения сети, конденсатор 18, предназначенный для сглаживания колебательных процессов, и делитель напряжения, состояний из .резисторов 19 и 20. Вход цепи управления через понижающий трансформатор (не показан) подключен к,источнику переменного напряжения, а выход — через контакты 4 — к управляемому электроду тиристора 3. Схема запирания тиристора содержит диод 21 для выпрямления переменного напряжения сети, переменный резистор 22, предназначенный для увеличения напряжения запирания выхода тиристора пропорционально увеличению зарядного тока, емкость

23 для сглаживания пульсаций тока и диод 24 для стабилизации напряжения на нагрузке.

Вход блока 11 запирания тиристора через понижающий трансформатор (не показан) подключен к источнику переменного напряжения, а выход — через контакт 12 параллельно подключен к индуктору 5 и последовательно к выходу тиристора 3. Над индуктором 5 установлен накопитель 6 заготовок маг. нитов, выход которого совмещен с индуктором с рабочим зазором. В нижней плоскости несущей плиты 16 закреплен электродвигатель 7 с редуктором, а вал редуктора выведен на верхнюю плоскость несущей плиты 16. На валу закреплен рычаг 10. Возможность последовательного во времени механического взаимодействия рычага с контактами 8,4,12, а также заготовкой магнита достигается эа счет расположения последних на одном горизонтальном уровне выше плиты 16. Электродвигатель 7 подключен к источнику переменного напряжения. В разрыв цепи питания электродвигателя включены конз 14 такты 8. Вход управляемого реле 9, состоящего из электромагнитного реле

25 и переменного резистора 26, подключен параллельно к батарее конденсаторов, а выход замыкающих контактов электромагнитного реле 9 включен последовательно в разрыв цепи питания электродвигателя и параллельно контакту 8. С помощью переменного резистора 26 обеспечивается фиксированная величина напряжения заряда батареи конденсаторов.

Устройство работает следующим образом.

В накопитель 6 помещают заготовки магнитов 27, нижняя из которых находится непосредственно на индукторе 5 Включают тумблер 14. Одновременно на блок 1 питания и электродвигатель 7 подается переменное напряжение, происходит зарядка батареи конденсато ров 2 и движение рычага 10 против часовой стрелки. Рычаг 10 достигает контакта 8 и механическим взаимодействием размыкает его. Происходит разрыв цепи питания электродвигателя 7, и рычаг 10 останавливается.

В то время, когда рычаг 10 остановлен, батарея конденсаторов 2 продолжает заряжаться до заданной величины напряжения, установленной на электромагнитном реле 25 с помощью переменного резистора 26. При достижении заданной величины напряжения батареи конденсаторов 2 происходит замыкание замыкающих контактов электромагнитного реле 25 и электродвигатель 7 подключается к источнику переменного напряжения, передавая через редуктор свое движение рычагу

10» который, возобновляя свое движение, достигает контактов 4 и замыкает их. На управляемый электрод тиристора 3 подается управляемый сигнал, который открывает тиристор 3, заряд, накопленный в батарее конденсаторов, поступает на намагничиваю58896 щнй индуктор 5 и происходит намагничивание заготовки магнита 27. Рычаг

10 продолжает своем движение, достигает контакт 12 и замыкает его. На индукторе 5 создается падение напряжения, заданное переменным резисто- ром 22, минусом приложенное к выходу тиристора 3. Тиристор мгновенно запирается и возобновляется зарядка батареи конденсаторов 2. Рычаг 10 про10 должает свое движение и сдвигает намагниченный магнит 27 с индуктора 5 на плоскость несущей плиты 16. Находящнеся в накопителе 6 заготовки магнитов под собственным весом опускаются на плиту индуктора на высоту снятого магнита. Технологический цикл намагничивания автоматически повторяется. Изменение режима намагничивания, т. е. регулирование величины напряжения заряда батареи конденсато15

20 ров и регулирование величины запирающего напряжения тиристора производят соответственно с помощью переменных резисторов 26 н 22.

Использование изобретения обеспечивает более высокую производительность по сравнежю с устройством-прототипом

Формула изобретения

Устройство для импульсного намагничивания по авт.св. У 1374294,о тл и ч а ю щ е е с я тем, что, с целью повышения производительности устройства, в него введены блок запирания разрядного тиристора и дополнительный замыкающий контакт, установленный на поверхности несущей плиты и подключенный к блоку запирания разрядного тиристора, при этом один выход блока запирания разрядного тиристора подключен к индуктору, а другой — через дополнительный эамыкающнй контакт к управляющему электроду разрядного тиристора.
