Реферат



Изобретение относится к автоматике и может быть использовано в средствах технологического оснащения процессов контроля микросхем, программирования ШЗУ, а также при автоматизации процессов монтажа электронного оборудования. Цель изобретения - повышение достоверности работы устройствао Устройство для автоматического определения ориентации микросхем содержит генератор 1 импульсов , блок 2 тактов, регистр 3 сдвига, комму тир унжций блок i, компаратор 6о Измерительный входы 8,9 предназначены для подключения вьшодов питания проверяемой микросхемы CffTo/f а @ (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1458984 А1 (51)4 Н 05 К 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ/ СВИДЕТЕПЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4233602/24-21 (22) 22.04.87 (46) 15.02.89. Вюл. N - 6 (71) Смоленское специальное койструкторско-технологическое бюро систем программного управления (72) В.В.Федоров (53) 621.319.4.002.5 (088.8) (56) Авторское свидетельство СССР

Р 871357, кл. Н 05 К 13/02, 1979.

Авторское свидетельство СССР

9 1412594, 24.04.87. (54) УСТРОЙСТВО ДНЯ АВТОМАТИЧЕСКОГО

ОПРЕДЕЛЕНИЯ ОРИЕНТАЦИИ МИКРОСХЕМ (57) Изобретение относится к автоматике и может быть использовано в средствах технологического оснащения процессов контроля микросхем, программирования ППЗУ, а также при автоматизации процессов монтажа электронного оборудования. Цель изобре-, тения — повышение достоверности работы устройства. Устройство для автоматического определения ориентации микросхем содержит генератор 1 импульсов, блок 2 тактов, регистр 3 сдвига, коммутирующий блок 1, компаратор 6. Измерительный входы 8,9 предназначены для подключения выводов питания проверяемой микросхемы

1458 к устройству. Информационные выходы

12, 13 несут информацию о результатах проверки на ориентацию микросхемы. Работа устройства осуществляется в два такта, характеризующихся различным подключением входов 8,9 устройства к положительному входу компаратора и общей шине, Через два такта в первых двух разрядах регистра 3 сдвига будет записана информация о результате определения ориентации микросхемы в контакторе, наличие на обоих выходах регистра 3 сдвига "1" соответствует ситуации, когда

984 отсутствует контакт между выводами питания проверяемоймикросхаьы и соответсвующими контактамиконтактора.Наличие на обоих выходах регистра 3 сдвига

tI it

0 свидетельствует либо о коротком замыкании между выводами питания микросхемы, либо о неисправности самой проверяемой микросхемы. Устройство для автоматического определения ориентации микросхем позволяет определить отсутствие контакта в контакторе и исключить воэможность пропускания микросхемы с неправильной ориентацией. 4 ил.

Изобретение относится к автоматике и может быть использовано в средс" твах технологического оснащения процессов контроля микросхем, программирования 1П1ЗУ, а также при автоматизации процессов монтажа электронного оборудования.

Цель изобретения — повышение достоверности работы устройства.

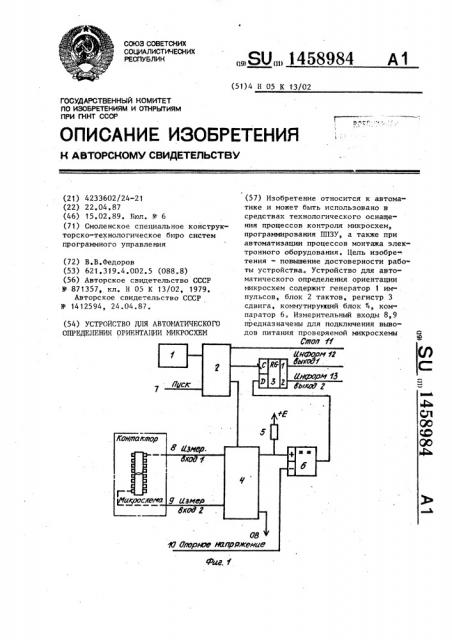

На фиг.1 представлена структурная схема предлагаемого устройства; на фиг.2 — электрическая функциональная схема блока тактов; на фиг.3 — временные диаграммы его работы; на фиг.4 — электрическая функциональная схема коммутирующего блока.

Устройство для автоматического определения ориентации микросхем содержит генератор 1 импульсов, блок

2 тактов, регистр 3 сдвига, коммутирующий блок 4, резистор 5, компаратор 6, вход 7 "Пуск"., измерительные входы 8 и 9, предназначенные для подключения выводов питания проверяемой микрбсхемы к устройству, вход

10 "Опорное напряжение", выход 11

"Стоп", информационные выходы 12 и

13, несущие информацию о результатах проверки на ориентацию микросхемы.

Первый вход компаратора 6 соединен с первым выводом резистора 5. Информационный и тактовый входы регистра

3 сдвига соединены соответственно с выходом компаратора 6 и первым выходом блока 2 тактов, первый и второй входы которого соединены соответственно с выходом генератора 1 l импульсов и входом 7 "Пуск" устройства, а второй и третий выходы — соответственно с выходом 11 "Стоп" устройства и первым входом коммутирующего блока 4, второй и третий входы которого соединены соответственно с первым 8 и вторым 9 измерительными входами устройства, а первый и второй выходы — соответственно с первым

10 вывоцом резистора 5 и общей шиной, Первый и второй выходы регистра 3 сдвига соединены соответственно с псрвым 12 и вторым 13 информационными выходами устройства. Второй вывод резистора 5 соединен с шиной питания.

Второй вход компаратора соединен с входом 10 "Опорное напряжение" устройства.

Устройство работает следующим об20 разом.

В исходном состоянии на входе 7 отсутствует сигнал "Пуск" и коьэгутирующий блок 4 под воздействием управляющего сигнала из блока 2 тактов обеспечивает подключение входа 8 к положительному входу компаратора 6, а входа 9 — к общей шине.

Начало работы устройства соответствует получению им на вход 7 сиг30 нала "Пуск" из внеинеrо управляющеro устройства.

Формирование управляющих сигналов на выходах блока 2 тактов стробируется импульсами стабильной частоты, поступающими иэ генератора 1 импульсов.. 14589

Процесс определения ориентации микросхем состоит из двух тактов.

В первом такте подключение входов

8 и 9 к положительному входу компаратора б,и общей шине аналогично

5 исходном состоянию. Выводы питания микросхемы, поступившей в контактор с произвольной ориентацией, подключается через контакты контактора к 1О входам 8 и 9 устройства.

Сопротивл ние между выводами питания микросхемы в прямом направлении, т.е. когда положительный поте = циал контролирующего устройства прцк- 15 ладывается к выводу +U„, а нулевой:. потенциал — к выводу ОВ микросхемы, отлично от сопротивления между выводами питания микросхемы в обратном направлении, т.е. когда положительный потенциал контролирующего устройства прикладывается к выводу ОВ, а нулевой. потенциал — к выводу +U причем сопротивление в прямом направлении между выводами питания выше, 25 чем в обратном.

Значение потенциалов, прикладываемых к выводам микросхемы, не должно превышать значений потенциалов, допустимых по техническим условиям для 30 этих микросхем. Из этого условия выбирается величина сопротивления резистора 5.

Таким образом, в первом также между общей шиной и положительным вхо35 дом компаратора 6 подключается через входы 8 и 9 устройства и коммутирующий блок 4 определенное сопротивление, величина которого соответствует ориентации микросхемы В этОм кОнтак 40 торе;лри данном подключении контактов контактора к устройству и определяет при наличии постоянного резистора 5 первый уровень напряжения на положительном входе компаратора 6.

Во втором такте коммутирующий блок 4 под "воздействием управляющих сигналов из блока 2 тактов обеспечивает противоположное подключение входов 8 и 9 устройства к положительному

S0 входу компаратора 6 и общей шине, а именно вход 8 подключен к общей шине, а вход 9 - к положительному входу компаратора 6. Это приводит к переплюсовке подключения выводов питания микросхемы, .а значит, и к соответст вукицему изменению сопротивления, подключенного между общей шиной и поло-, жительным входом компаратора 6, че84

" 4 рез входы 8 и 9 устройства и коммутирующий блок 4, что приводит к фор мированию при том же резисторе 5 второго уровня напряжения, отличного от первого, на положительном входе компаратора 6.

На отрицательный вход компаратора

6 с входа 10 устройства поступает сигнал "Опорное напряжение", уровень которого ниже наиболее высокого из двух полученных в двух тактах уровней и выше наиболее низкого из них.

В зависимости от того, на каком из входов компаратора выше уровень напряжения, на его выходе формируется сигнал "1" или сигнал "0", который поступает на информационный вход регистра 3 сдвига.

В каждом из двух тактов блок 2 тактов формирует один импульс на стробирующий вход регистра 3 сдвига, отрицательным фронтом которого логический сигнал с информационного входа записывается в его первый разряд, сдвигая предыдущую йнформацию во второй разряд.

Таким образом, через два такта в первых двух разрядах регистра 3 сдвига будет записана информация о результате определения ориентации данной микросхемы в контакторе, причем во втором разряде будет записан логический сигнал, соответствующий результату контроля в первом такте, а в первом разряде — логический сигнал, соответствующий результату контроля во втором такте.

Если за правильную ориентацию микросхемы в контакторе принять положение, при котором ее вывод ОВ подключается к входу 9 устройства, а вывод +U — к входу 8 устройства, то при правильной ориентации микросхемы в контакторе на выходе регистра 3 сдвига будет записан в первом разряде "0", а во втором — "1", а при неправильной ориентации микросхемы в контакторе в первом разряде—

"1", а во втором — "0".

Наличие на обоих выходах регистра

3 сдвига "1" соответствует ситуации, когда отсутствует контакт между выводами питания проверяемой микросхемы и соответствующими контактами контактора.

Подобный разрыв цепи может рас.: сматриваться как подключение к устройству бесконечно .- большого сопро58984 6 жима работы этого регистра 14 сдвига

5 14 тивления, которое остается таковым независимо от способа подключения его к общей шине и положительному входу компаратора 6.

Таким образом, в подобной ситуации в первый и во второй разряды регистра 3 сдвига будет записана "1".

Наличие на обоих выходах регистра

3 сдвига "0" соответствует либо короткому замыканию между выводами питания микросхемы, либо низкому сопротивлению между ними, что может быть связано с неисправностью самой проверяемой микросхемы.

Подобный анализ информации, имеющейся на выходах регистра 3 сдвига, и формирование на его основе управления исполнительными механизмами

t осуществляются внешним управляющим устройством после того, как в конце второго такта из блока 2 тактов через выход 11 во внешнее управляющее устройство поступит сигнал "Стоп" с целью стробирования считывания информации с выходов 12 и 13 устройства и сброса входного сигнала "Пуск".

При снятии сигнала "Пуск" устройство приходит в исходное состояние.

Блок 2 тактов (фиг 2) содержит регистр 14 сдвига, схемы ИСКЛЮЧА10ЩЕЕ ИЛИ 15-17 и резисторы 18 и 19.

Блок 2 тактов работает следующим образом.

На стробирующие входы регистра 14 сдвига постоянно поступает последовательность импульсов стабильной частоты от генератора 1 импульсов.

В исходном состоянии на входе режима работы регистра 14 сдвига уста" новлен сигнал "1". В этом режиме работы сигналы "0" с его входов Di-D4 проходят на его выходы 1-4, Это приводит к тому, что с выхода 2 регистра 14 сдвига в коммутирующий блок 2 поступает сигнал "0", что соответствует первому такту работы всего устройства; с выхода 4 регистра 14 сдвига на выход 11 устройства поступает сигнал иди.

\ с выхода схемы ИСКЛЮЧИ)ЩЕЕ ИЛИ 17 на стробирующий вход регистра 3 сдвига поступает сигнал "1".

В момент t на вход режима работы регистра 14 сдвига поступает сигнал

"Пуск", соответствующий "0". В результате происходит переключение рес параллельной записи информации с входов 1)1-D4 на соответствующие его выходы на последоватепьную запись информации с входа D0 на первый выход регистра 14 сдвига со сдвигом предыдущей информации на его выходах на один выход вправо.

Таким образом, в каждый последующий момент t „, t;, t и t< соответствующий отрицательному перепаду импульса, поступающего из генератора

1 импульсов, происходит запись сигнала с входа 1)0 регистра 14 сдвига на его первый выход со сдвигом предыдущей информации на его выходах на один шаг вправо.

Следовательно, в момент t на первом выходе регистра 14 сдвига появляется сигнал "I", что приводит к переходу в состояние "0" сигнала на выходе схемы ИСКЛЮЧ)ЧАЭ)ЩЕЕ ИЛИ 17, поступающего на стробирующий вход регистра 3 сдвига, что обеспечивает запись на первый выход регистра 3 сдвига информации с входа D.

Далее в момент t сигнал "1" появляется и на втором выходе регистра

14 сдвига, что приводит к изменению сигнала на входе коммутирующего блока 4, обеспечивающего переключение его во второе состояние, и к изменению сигнала в состояние "1" на выходе схемы ИСКПЮЧА1 )ЩЕЕ ИЛИ 17, поступающего на стробирующий вход регистра 3 сдвига.

В момент t сигнал появляется и на третьем выходе регистра 14 сдвига, что приводит к переходу в состояние

"0" сигнала на выходе схемы ИСКЛЮЧА-.

ЮЩЕЕ И)1И, поступающего на стробирующий вход регистра 3 сдвига, что обеспечивает запись на первый выход регистра 3 сдвига новой информации с входа.

В момент t„ сигнал появляется и на четвертом выходе регистра 14 сдвига, а следовательно, и на выходе 11

"Стоп" ° При появлении этого сигнала на выходе устройства внешнее управляющее устройство снимает в момент сигнал "Пуск", выставляя на входе режима работы регистра 3 сдвига сигнал "1 .

В момент t<, соответствующий отрицательному перепаду импульса, поступающего с генератора 1 импульсов, происходит запись сигналов "0" с мого устройства позволяет исключить возможность вывода из строя годных микросхем.

Формула изобретения

Устройство для автоматического определения ориентации микросхем, 10 содержащее компаратор и резистор, ° первый вход компаратора соединен с первым выводом резистора, о т л и— ч а ю щ е е с я тем, что, с целью повышения достоверности, в него введены генератор импульсов, блок тактов, регистр сдвига и коммутирующий блок, информационный и тактовый 13хо» ды регистра сдвига соединены соответственно с выходом компаратора и первым выходом блока тактов, первый и второй входы которого соепинены соответственно с выходом генератора импульсов и входом "Пуск" устройства, а второй и третий выходы соеди25 иены соответственно с выходом Стоп устройства и первым вхоцом коммутирующего блока, второй и третий входы которого соединены соответственно с первым и вторым измерительными входами устройства, а первый и второй выходы соединены соответственно с

» первым выводом резистора и общей шиной, первый и второй выходы регистра сдвига соединены соответственно с первым и вторым инАормационными выхо35 дами устройства, второй вывод резистора соединен с шиной питания, а второй вход компаратора соединен с входом Опорное напряжение" устройства.

7 1458984 входов Р1-D4 регистра 3 сдвига на его выходы 1-4 соответственно.

При этом схема приходит в исходное состояние.

Коммутирующий блок 4 (фиг.4) содержит усилитель 20 и реле 21.

Блок 4 работает следующим образом.

Из блока 2 тактов на вход усилителя 20 поступает управляющий сигнал, который может соответствовать "0", "1" о

В первом случае реле 21 обесточено. Состояние его перекидных контактов соответствует положению, показанному на Лиг.4, т.е. вход 8 подключается к выходу, соединенному с поло- жительным входом компаратора 6, а вход 9 — к выходу, соединенному с общей шиной.

Во втором случае реле 21 находится под током. Состояние его перекидных контактов в этом случае обеспечивает подключение входа 8 к выходу, соединенному с общей шиной, а входа

9 — к выходу, соединенному с положительным входом компаратора 6.

Использование предлагаемого устройства обеспечивает по сравнению с известным возможность определения отсутствия контакта в контакторе и исключение ситуации пропускания микросхемы с неправильной ориентацией.

Неправильно ориентированная микросхема на последующих технологических операциях (контроль или установка на плату микросхем или программирование ППЗУ) будет выведена из строя °

Таким образом, применение предлагае=
