Способ испытания металлических образцов на сопротивление развитию трещины

Способ испытания металлических образцов на сопротивление развитию трещины

Иллюстрации

Показать все

Реферат



Изобретение относится к области испытания, материалов на сопротивле ние развитию усталостной трепишы. Цель изобретения - расширение функциональных возможностей путем обеспечения испытаний на сопротивление развитию и усталоетной трещины в рессорно- Пружинных сталях. Используют образец в ввде сплюснутого кольца, имеющего параллельные площадки 1 и 2 и скруг- ,ленные участки 3 равных радиусов. На один из торцов образца наносят два концентратора 4. Концентраторы наносят на участки 3 в.диаметрально противоположных точках, каждый на равном удалении от плоскостей площадок 1 и 2. Образец соосно циклически сжимают перпендикулярными площадкам усилиями до разрушения образца за. счет полного прохоядаения опережающей трещины, после чего измеряют длину отстающей трещины, с учетом которой судят о сопротивлении металла развитию трещины. 3 ил. (Л с

СООЭ СОВЕТСИИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„QU„14594 1l

A t (51)5 С 01 Я 3 32

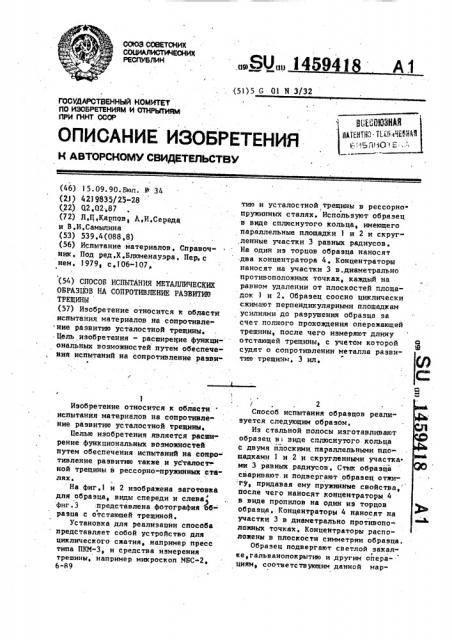

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3(ЯОЮ

11МИ "" < ;.", Б ЛИС

ГОСУДАРСТВЕННЫЙ НОМИТЕТ, l10 ИЗОБРЕТЕНИ!1М И ОТНРЫТИЯМ

flPH ГКНТ СССР (46) 15.09.90,Бюл. 9 34 (21) 4219835! 25-28 (22) Q2,02.81 (72) .Й,Ц,КарповI А,Н.ñåðåäà и В.И.Самылина (53) 539.4 (088,8) (56) Испытание материалов, Справочник, Под ред.Х.Блюменауэра. Пер, с нем. 1979 с,106-107, (54) СПОСОБ ИСПЫТАНИЯ МЕТАЛЛИЧЕСКИХ

ОБРАЗЦОВ НА СОПРОТИВЛЕНИЕ РАЗВИТИ!О

ТРЕЩИНЫ (57) Изобретение относится к области испытания, материалов на сопротивле- ние развитию усталостной трещины.

- Цель изобретения - расширение функциональных воэможностей путем обеспечения испытаний на сопротивление разви"

1

Изобретение относится к области " испытания материалов на сопротивление развитию усталостной трещины, Целью изобретения является расширение функциональных воэможностей путем обеспечения испытаний íà сопуе- тнвление развитию также и усталост ной трещины в рессорно-пружинных ста" лях. На фиг.1 и 2 изображена заготовка для образца, виды спереди и слева фиг,3 представлена фотография об- разца с отстающей трещиной, Установка для реализапни способа представляет собой устройство для циклического сжатия, например пресс типа ПКМ-З, н средства измерения трешнны, например микроскоп МБС-2 °

6"89 тию и усталостной трещины в рессорнопружинных сталях. Используют образец в виде сплюснутого кольца, имеющего параллельные площадки ) и 2 и скруг" ленные участки 3 равных радиусов.

На один иэ торцов образца наносят два концентратора 4, Концентраторы наносят на участки 3 в.диаметрально противоположных точках, каждый на равном удалении от плоскостей площадок и 2. Образец соосно циклически сжимают перпендикулярными площадкам усилиями до разрушения образца за счет полного прохождения опережающей трещины, после чего измеряют длину отстающей трещины, с учетом которой судят о сопротивлении металла развиФ тию трещины. 3 ил, 2

Способ HcIIIITBHHR образцов реали" зуется следующим образом, Из стальной полосы изготавливают образец в виде сплюснутого кольца с двумя плоскими параллельными пло щадками 1 и 2 и скругленными участка ми 3 равных радиусов. Стык образца сваривают и подвергают образец отжигу, придавая ему пружинные свойства, после чего наносят концентраторы .4 в виде пропилов на одни нз торцов образца, Концентраторы 4 наносят на участки 3 в диаметрально противоположных точках. Концентраторы расположены в плоскости симметрии образца.

Образец подвергают светлой закалке,гальванопокрытию н другим операциям, соответствующим данной марз 145 ке стели, после чего циклически негру>кают сооснымн сшимающими усилнямн, перпендикулярно плоскостям площадок 1 и 2,- Для этого устанавливают образец

s пресс и циклически сблихают площадки 1 и 2, обеспечивая равный изгиб обоих участков 3. Окончание нагрушения производят в момент сквозного прохазщения оперешающей трещины по ширине образца, После окончания нагрушения измеряют длину отстающей трещины, с учетом которой судят о сопротивлении металла развитию трещины так как при одинаковом развитии.трещин до их нестабильного развития длина отстающей трещины близка к величине критического раскрытия трещины.

Формула изобретения

Способ испытания металлических образцов на сопротивление развитию трещины заключающийся в том, что на одну из поверхности образца наносят два концентратора в виде перпенднку9418

4 лярных этой поверхности пропилов, предназначенных для независимого sa" ровдения двух трещин, нагрушают об5 разец до сквозного прохошдения опере-. шающей трещины, по которому фиксируют разрушение образца и определяют длину отстающей трещины в момент разрушения образца, с учетом которой

10 судят о сопротивлении металла развитию трещины, отличающийся тем, что, с целью расширения функциональных возмовностей путем обеспечения испытаний на сопротивление разви15 тию такше и усталостной трещины в рессорно-прушинных сталях, в качестве образца используют сплкщенное с двух противоположных сторон кольцо, нагрузку к нему пршкладывавт цикли20 чески вдоль прямой, перпендикулярной плоскостям его площадок, а концентраторы наносят на один из торцов кольца в диаметрально противополошных, располошенных в плоскости симметрии образна точках скругленных участков. фиа f

145941Â

Составитель А.Грунина

Техред Л.Олийнык Корректор Э,Лончакова

Редактор Н,Коган
