Устройство для измерения инвариантов эллиптически поляризованного магнитного поля

Устройство для измерения инвариантов эллиптически поляризованного магнитного поля

Иллюстрации

Показать все

Реферат



Изобретение относится к области геоэпектроразведки индуктивныкт методами с измерением инвариантов эллиптически поляризованного магнитного поля и может быть использовано в электрорззведочных методах, а также электроизмерительной технике для создания измерителей квадратурной составляющей гармонического сигнала. Цель изобретения - повышение точности измерений и упрощение конструкции за счет исключения суммо-разностных схем и замены двух квздратич- WJX детекторов юдним, расположенным в общем канапе измерителя, что позволяет исключить погрешности связанные с неидентичностью коэффициентов преобразования суммо-разностных схем и квадратичных детектороа 1 ид

(5Ц 5 GOI ÓÇ 60

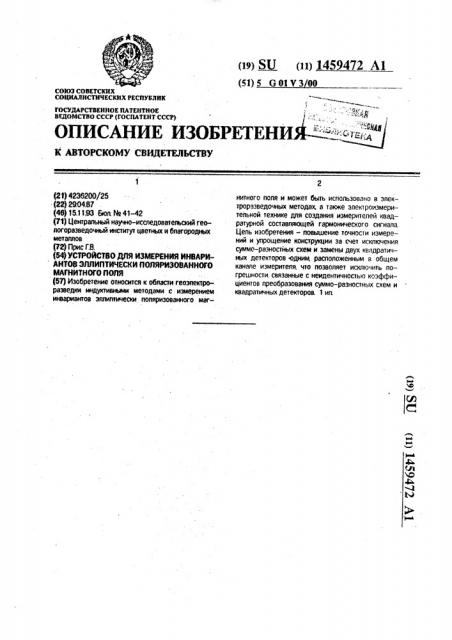

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСИУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИА-"-""".

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{31) 4236200/25 (22) 29.0487 (46) 15.1193 Бюп. Na 41-42 (71) Центральный научно-исследовательский геологоразведочный институт цветных и благородных металлов (72) Прис Г.8. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ИНВАРИ АНТОВ ЭЛЛИПТИЧЕСКИ ПОЛЯРИЗОВАННОГО

МАГНИТНОГО ПОЛЯ (57) Изобретение относится к области геоэлектроразведки индуктивными методами с измерением инвариантов элпиптически поляризованного маг(в> Я5 (и) 1459472 А1 нитного поля и может быть использовано в электроразведочных методами а также электроизмерительной технике для создания измерителей квадратурной составляющей гармонического сигнала.

Цель изобретения — повышение точности измерений и упрощение конструкции эа счет исключения суммо-разностйых схем и замены двух квадратичных детекторов одним, расположенным в общем канале измерителя, что позволяет исключить погрешности, связанные с неидентичностью коэффициентов преобразования суммо-разностных схем и квадратичных детекторов. 1 ил.

1459472

Изобретение относится к области геоэлектроразведки индуктивными методами с измерением инвариантов эллиптически floляризованного магнитного поля и может быть применено в электроизмерительной технике для создания измерителей квадра турной составляющей гармонического сигнала.

Целью изобретения является повышение точнОсти измерений и упрощение конструкции.

На чертеже представлена структурная схема устройства, Устройство содержит два взаимно ортогoHpAbHblx магнитоприемника 1 и 2, два квадратурных фазовращателя 3 и 4,для блока 5 и 6 коммутации, блок 7 суммирования, квадратичный детектор 8, синхронный выпрямитель 9, генератор 10 коммутирующего напряжения и два измерительных прибора

11 и 12. Квадратурные фазовращатели 3 и 4 сдвигают фазу сигнала, поступающего от магнитоприемника, на 90 . Оазовращатели включены между выходами магнитоприемников и входами блоков коммутации. Каждый из блоков 5 и 6 коммутации осуществляет соединение первого входа с выходом в первый полупериод коммутации и второго входа с выходом во второй полупериод коммутации.

Устройство работает следующим образом.

Пусть сигнал с магнитоприемника 1. пропорциональный соответствующей составляющей магни-ного поля, равен

Utsin вт, где U1 — амплитуда напряжения сигнала на выходе магнитоприемника о - круговая частота; t — время. а с магнитоприемника 2 равен Uzsin(mt+g), где 02 — амплитуда напряжения сигнала на выходе магнитоприемника 2; у- сдвиг фаз.

Тогда.в первый полупериод коммутации сигналы на выходах блоков 5 и 6 коммутации равны соответственно

05 =- 0131п мт;

06 = 02 С0$(И t + p)

Соответственно на выходе блока 7 суммирования сигнал равен

07 = UlslA OJt+ 02соз (М t+ p), а на выходе квадратичного детектора 8 равен

U8 (Utsfll COt+ 02COS(вt+p))

Аналогично во второй полупериод коммутации сигнал на выходе квадратичного детектора равен

1О 0а " (01соз вт+ 0зМп(в t+p))2.

Среднее за период коммутации Т =

4_#_ значение напряжения на выходе квадЮ

15 ратичного детектора, которое измеряется прибором 11. равно

Ut1- - j (Us +Us Ф=-Ut +02, 1Т 1 г

Т о

Это напряжение пропорционально сумме квадратов полуосей эллипса поляризации магнитного поля.

Синхронный выпрямитель 9 выделяет разность средних значений сигналов эа первый и второй полупериоды коммутации, Это напряжение, прибором 12, равно

30 Utz Т т/гUe dt Т

«20Ю23!п (р

35 и пропорционально удвоенному произведению полуосей, Таким образом. в предлагаемом устройстве вследствие исключения из схемы суммо-разностных схем и перенесения

4п квадратичных детекторов из отдельных каналов в общий погрешности за счет неидентичности и нестабильности этих элементов схемы исключаются. Благодаря этому возможно повышение точности измерений и пороговой чувствительности устройства. (56) Мизюк Л,Я, и др. Измерения инвариантов магнитного поля при электроразведке.

Киев, "Наукова Думка", 1976, с. 148, Авторское свидетельство СССР

N . 11418840 кл. F 01 V 3110, 1983.

1459472

Формула изобретения

Составитель А.Мягков

Техред M.Ìîðãåíòàë Корректор Н, Милюкова

Редактор В.Трубченко

Тираж Подписное

НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб.. 4/5

Заказ 3245

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ИНВАРИАНТОВ ЭЛЛИПТИЧЕСКИ ПОЛЯРИЗОВАННОГО МАГНИТНОГО ПОЛЯ, содержащее первый и второй взаимно ортого- 5 нальные магнитоприемники, пеовый и второй квадратурные фазовращатели, генератор коммутирующего напряжения, первый и второй блоки коммутации, блок суммирования, квадратичный детектор, синхронный выпрямитель и первый и второй измерительные приборы, причем выходы первого и второго магнитоприемников соединены соответственно с входами пер- 15 вого и второго квадратурных фазовращателей, выходы генератора коммутирующего напряжения соединены с управляющими входами блоков коммутации и синхронного

20 выпрямителя, выход которого соединен с входом второго измерительного прибора, отличающееся тем, что, с целью повышения точности измерений и упрощения конструкции устройства, выходы первого магнитоприемника и первого квадратурного фазовращателя соединены с первым и вторым входами первого блока коммутации, выходы второго магнитоприемника и второго квадратурного фазовращателя соединены с вторым и первым входами второго блока коммутации, выходы блоков коммутации соединены с входами блока суммирования, выход которого соединен с входом квадратичного детектора, выход которого соединен с входами первого измерительного прибора и синхронного выпрямителя.
