Устройство для нанесения порошкообразных материалов на малогабаритные изделия

Устройство для нанесения порошкообразных материалов на малогабаритные изделия

Иллюстрации

Показать все

Реферат

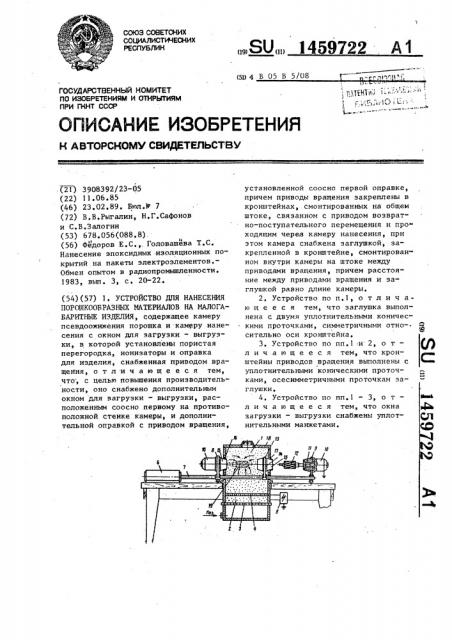

СО1ОЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 В 05 В 5/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3908392/23-05 (22) 11.06.85 (46) 23,02.89. Бюл.М 7 (72) В.В.Рыгалин, Н.Г.Сафонов и С.B.Çàëîãèí (53) 678.056(088.8). (56) Федоров Е.С, Головашева Т.С.

Нанесение эпоксидных .изоляционных покрытий на пакеты электроэлементо⠰—

Обмен опытом в радиопромышленности.

1983, вып. 3, с. 20-22. (54) (57) 1. УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ

ПОРОШКООБРАЗНЫХ МАТЕРИАЛОВ НА МАЛОГАБАРИТНЫЕ ИЗДЕЛИЯ, содержащее камеру псевдоожижения порошка и камеру нанесения с окном для загрузки — выгрузки, в которой установлены пористая перегородка, ионизаторы и оправка для изделия, снабженная приводом вращения, о т л и ч а ю щ е е с я тем, что; с целью повышения производительности, оно снабжено дополнительным окном для загрузки — выгрузки, расположенным соосно первому на противоположной стенке камеры, и дополнительной оправкой с приводом вращения, „„SU„„1459722 А 1 установленной соосно первой оправке, причем приводы вращения закреплены в кронштейнах, смонтированных на общем штоке, связанном с приводом возвратно-поступательного перемещения и про" ходящим черев камеру нанесения, при этом камера снабжена заглушкой, за" крепленной в кронштейне, смонтированном внутри камеры на штоке между приводами вращения, причем расстояние между приводами вращения и заглушкой равно длине камеры.

2. Устройство по п.1, о т л и ч аю щ е е с я тем, что заглушка выполнена с двумя уплотнительными коническими проточками, симметричными отно-сительно оси кронштейна.

3. Устройство по пп.1 и 2, о т— л и ч а ю щ е е с я тем, что кронштейны приводов вращения выполнены с уплотнительными коническими проточками, осесимметричными проточкам заглушки.

4. Устройство по пп.1 — 3, о т— л и ч а ю щ е е с я тем, что окна загрузки " выгрузки снабжены уплотнительными манжетами.

1459722

Составитель Л,Янюшин

Техред М. Ходанич .

Редактор Н.Лазаренко

Корректор И.Муска

Заказ 391/6 Тираж 563 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ C(:СР

li3035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к технологни нанесения порошкообразных покрытнй, а именно к устройствам для нанесения электрически заряженных порошкообразных материалов на малогабаритные изделия,:например пакеты магнитопроводов электрических микромашин, и Может быть использовано в приборостроении и электротехнической 10 промышленности.

Целью изобретения является повышение производительности.

На чертеже схематично приведено предлагаемое устройство. 15

Устройство содержит камеру 1 нане санния и камеру 2 для псевдоожижения порошка, пористую перегородку 3. Ионизаторы 4 установлены внутри каме" ри и соединены с источником 5 высоко 20 г го напряжения. Привод 6 имеет выходной шток 7, на котором жестко закреплены три кронштейна. На двух кронштейнах 8 и 9 сооснс смонтированы одинаковые приводы 10 с оправками 11. 25

В оправке 11, находящейся вне камеры, закреплено изделие 12. На третьем кронштейне 13 соосно приводам 10 установлена двусторонняя заглушка 14 с расположенными симметрично.оси 30 кронштейна коническими проточками 15; такие же проточки 15 имеют кронштейны 8 и 9 со стороны оправок.

Камера нанесения имеет два соосных 5

Загрузочных окна 16, снабженные эластичными манжетами 17, и крышку..18, Кронштейн 13 с заглушкой расположен на середине расстояния между двумя кронштейнами 8 и 9. 40

Устройство работает следующим образом..

Порошкообразный материал загружают на пористую перегородку 3 через открывающуюся крьш ку 18. Затем закрепляют изделие 12 в оправке 11, нахбдящейся вне камеры l нанесения.

Включают привод 6 возвратно-поступательного перемещения штока 7 с закрепленными на нем кронштейнами 8, 9 и 13.Привод 6 возвратно-поступательного перемещения штока вводит загруженное изделие 12 в камеру нанесения для обработки и включает подачу воздуха в камеру 2 псевдоожижения порошка, привод 10 вращения оправки 11 с изделием 12 и подает от источника 5 высокое напряжение на ионизаторы 4.

При этом окна 16 камеры нанесения 1 герметизируются конусным пояском за-. глушки 14, кронштейна 9 и манжетами

17. Во время обработки загруженного в камеру нанесения изделия 12 в оправку 11, находящуюся вне камеры нанесения на кронштейне 8, загружается следующее изделие 19. Но истечении времени обработки изделия 12 отключается высокое напряжение на иониэаторы, подача воздуха, привод 10 вращения оправки 11, а шток 7 с кронштейнами 8, 9, 13 и обработанным изделием отводится в исходное положение. Вновь закрепленное изделие l9 вводится в камеру нанесения (этот момент показан на чертеже). Обработанное изделие 12 в период обработки изделия 19 снимается с оправки 11 и заменяется новым, Кронштейны с приводами для изделий можно расположить на штоке в несколько рядов, а в камере нанесения выполнить соответствующее количество загрузочных окон.
