Автомат для сортировки изделий типа колец по диаметру отверстия

Автомат для сортировки изделий типа колец по диаметру отверстия

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-сортировочной технике в маши ностроении и позволяет повысить производительность . На основании 1 закреплен кулак 2, на природном валу 3 смонтирован ротор 5 с верхним и нижним фланцами. В верхнем фланце ротора 5 подвижно установлены штанги 6, взаимодействующие с кулаком 2. На каждой штанге 6 закреплен конический калибр 8. На нижнем фланце ротора 5 выполнены гнезда 10 для размещения деталей 11. По периферии ротора 5 установлены емкости 13. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1459742

{50 4 В 07 С 5/04

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ rHHT СССР (21) 4239685/24-12 (22) 04.05.87 (46) 23.02.89. Бюл. Р 7 (71) Специальное конструкторско-технологическое бюро-6 Ленинградского производственного объединения "Русские самоцветы" (72) M.Ë.Koôìàí (53) 531.717.55(088.8) (56) Авторское свидетельство СССР

В 1282924, .кл. В 07 С 5/08, 1985. (54) АВТОМАТ ДЛЯ СОРТИРОВКИ ИЗДЕЛК1

ТИПА КОЛЕЦ ПО ДИАМЕТРУ ОТВЕРСТИЯ (57) Изобретение относится к контрольно"сортировочной технике в маши ностроении и позволяет повысить производительность. На основании 1 закреплен кулак 2, на природном валу 3 смонтирован ротор 5 с верхним и нижним фланцами. В верхнем фланце ротора 5 подвижно установлены штанги 6, взаимодействующие с кулаком 2. На каждой штанге 6 закреплен конический калибр 8. На нижнем фланце ротора 5 выполнены гнезда 10 для размещения деталей 11. По периферии ротора 5 установлены емкости 13. 2 ил.

1459742

Автомат для сортировки изделий типа колец по диаметру отверстия, содержащий механизм поштучной подачи изделий, измерительный узел с конусным калибром, установленным с возможностью возвратно-поступательного перемещения, средство съема изделий с конусного калибра и бункеры приема рассортированных иэделий, о т л ич а ю шийся тем, что, с целью повышения производительности, он снабжен установленным с ноэможностью вращения вокруг вертикальной оси ротором с равномерно расположенными направляющими отверстиями, а также верхним и нижним фланцами, дополнительными измерительными узлами и соосным ротору неподвижным кулаком, при этом каждый измерительный узел снабжен жестко связанной с конусным калибром штангой, размещенной н соответствующем напранляющем отверстии ротора с возможностью взаимодействия с кулаком, верхний фланец ротора выполнен с отверстиями, н которых ост<рием вниз установлеHhl с возможностью нертикальногс возвратно-поступательного перемещения конусные калибры, а нижний фланец ротор» имеет гнезда для сортируемых изделий, соссньк. конусным калибрам.

Изобретение относится к кон!рольно-сортировочной технике н машинос rðîåHHè и может быть использовано для сортировки изделий типа колец по диаметру отверстия.

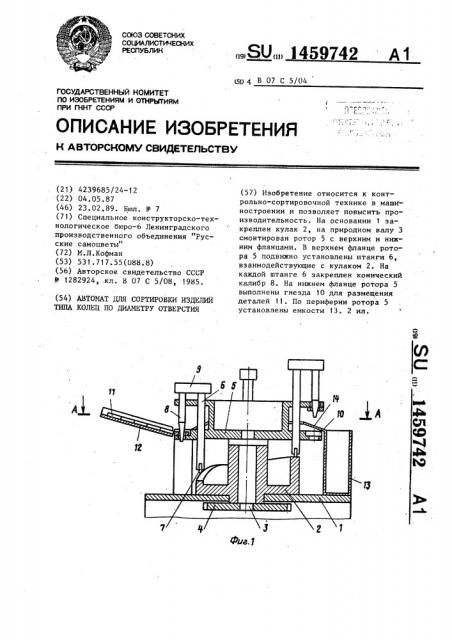

Целью изобретения является повышение производительности. !!а <. иг. 1 изображен автомат, продольный разрез; на фиг, 2 — разрез

Л А на . >иг. 1.

Автомат состоит из основания 1 с закрепленным на нем кулаком 2, н ступйце которого установлен вал 3 с шестерней 4 и ротором 5. На роторе 5 ус- 15 танонлены с воэможностью вертикального перемещения штанги 6, контактирующие посредством роликов 7 с рабочим профилем кулака 2. Ротор 5 имеет верхний и нижний флавцы. Верхний фла- 20 нец ротора 5 имеет отверстия для конйческих калибров 8, соединенных посредством кронштейнов 9 со штангами 6. На нижнем фланце ротора 5 ныполнены гнезда 10 для деталей 11. 25

К ротору примыкает наклонный лоток 12, а-по его периферии расположены емкости 13 с наклонными стенками 14.

Автомат работает следующим образом . 30

От привода посредством шестерни 4 вращается ротор 5. 11ри совмещении гнезда 10 с наклонным лотком 12 нижняя деталь 11 соскальзывает на ниж" ний фланец ротора 5 под калибр 8.

Б этой зоне рабочий профиль кула35 ка 2 имеет впадину, поэтому штанга 5

I с калибром 8 под действием собственного веса опускается из крайнего верхнего положения до упора рабочей кони- 40 ческой .части калибра 8 в отверстие детали 11, а ролик 7 зависает над впадиной кулака 2. Да.пьнейший поворот ротора вызывает подъем штанги Ь с калибром 8 за счет возобновления 45 контакта ролика 7 с рабочим профилем кулака 2 нг участке его подъс-.ма. 1!ри этом деталь 11 удерживается силой трения на конической части калибра 8 до момента касания с верхним фланцем

50 ротора 5, после чего происходит съем детали 11 с калибра 8 и е< паде<сне на наклонную стенку 14 ск<>льку положение детали 11 по высоте конической части калибра 8 зависит от диаметра отверстия детали, то падение деталей, имеющих разные диаметры отверстий, происходит в разные емкости 13, установленные н эанисимости от величины подъема рабочего профиля кулака 2. !

Точность сортировки деталей и диапазон контролируемых раэмерон отверстий зависит от величины конусности и длины конической части калибра 8.

Таким образом, при непрерывном вращении ротора на автомате возможно осуществлять высокопроизводительную сортировку колец в широком диапазоне диаметров отверстий на большое число групп с высокой точностью. формула изобретения

1459742
