Реферат



Изобретение относится к обработке металлов давлением и может быть использовано для получения полых изделий из труб. Цель изобретения повьш1ение качества изделий и увеличение срока службы оборудования. Станок содержит станину, полый шпиндель с планшайбой5 инструмент, закрепленный на валу, промежуточный вал с резьбовым участком, на котором установлен двусторонний винт, шестерню, гидроцилиндр, шток которого связан с двусторонним винтом. Станок также снабжен дополнительным валом с инструментом и шестерней, втулкой с зубчатым венцом и дополнительным промежуточным валом с двумя шестернями. В результате оборудования станка дополнительными валами с инструментом и шестернями станок работает в условиях благоприятно уравновешенных моментов действующих сил. 2 ил. €

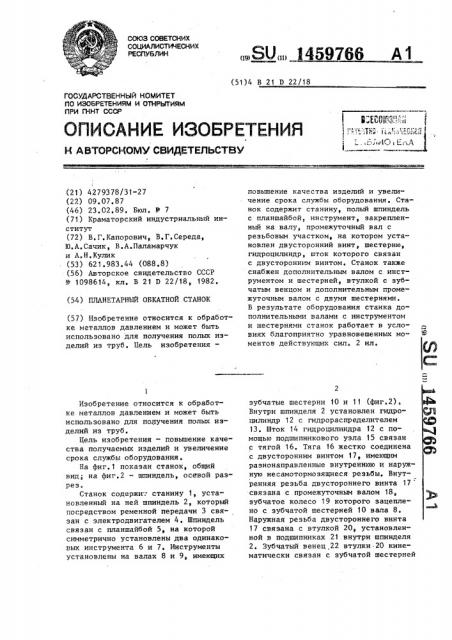

союз советских социАлистичесних

РЕСПУБЛИН (51)4 В 21 П 22/18

pe;g, с . . i - l 1 l Ф I Lri . ) i,pi (C i

ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО изОБРетениям и ОтнРцтиям пРи Гннт сссР

1 (21) 4279378/31-27 (22) 09.07.87 (46) 23,02,89, Бюл. И 7 (71) Краматорский индустриальный институт (72) В. Г. Капорович, В.Г.Середа, Ю.А.Сачик, В.А.Паламарчук и А.Н.Кулик (53) 621.983.44 (088.8) (56) Авторское свидетельство СССР

И- 1098614, кл. В 21 D 22/18, 1982. (54) ПЛАНЕТАРНЫЙ ОБКАТНОЙ СТАНОК (57) Изобретение относится к обработке металлов давлением и может быть использовано для получения полых иэделий из труб. Цель изобретения—

Изобретение относится к обработке металлов давлением и может быть использовано для получения полых изделий из труб.

Цель изобретения — повышение качества получаемых изделий и увеличение срока службы оборудования.

На Фиг. 1 показан станок, общий вид; на фиг.2 — шпиндель, осевой разрез.

Станок содержи . станину 1, установленный на ней шпиндель 2, который посредством ременной передачи 3 связан с электродвигателем 4. Шпиндель связан с планшайбой 5 ° на которой симметрично установлены два одинаковых инструмента 6 и 7. Инструменты установлены на валах 8 и 9, имеющих повышение качества изделий и увеличение срока службы оборудования. Станок содержит станину, полый шпиндель с планшайбой, инструмент, закрепленный на валу, промежуточный вал с резьбовым участком, на котором установлен двусторонний винт, шестерню, гидроцилиндр, шток которого связан с двусторонним винтом. Станок также снабжен дополнительным валом с инструментом и шестерней, втулкой с зубчатым венцом и дополнительным промежуточным валом с двумя шестернями.

В результате оборудования станка дополнительными валами с инструментом и шестернями станок работает в условиях благоприятно уравновешенных моментов действующих сил. 2 ил. зубчатые шестерни 10 и 11 (фиг,2), Внутри шпинделя 2 установлен гидроцилиндр 12 с гидрораспределителем

13. Шток 14 гидроцилиндра 12 с помощью подшипникового узла 15 связан с тягой 16. Тяга 16 жестко соединена с двусторонним винтом 17, имеющим разнонаправленные внутреннюю и наружную несамотормозящиеся резьбы, Внутренняя резьба двустороннего винта 17 связана с промежуточным валом 18, зубчатое колесо 19 которого зацеплено с зубчатой шестерней 10 вала 8.

Наружная резьба двустороннего винта

17 связана с втулкой 20, установленной в подшипниках 21 внутри шпинделя

2. Зубчатый венец 22 втулки-20 кинематически связан с зубчатой шестерней з 14597

11 вала 9 посредством дополнительного

sana 23 с шестернями 24 и 25.

Шпиндель 2 снабжен подшипниками

26 и шкивом 27.

Станок работает следующим образом.

Электродвигатель 4 посредством ременной передачи 3 вращает шпиндель

2 с планшайбой 5. Заготовка неподвижнО размещена в рабочей зоне между 1р инструментами б и 7. При подаче жидкости через гидрораспределитель !3 в гидроцилиндр 12 шток 14 гидроцилиндра 12 через подшипниковый узел

15 толкает тягу 16 и соединенный с ней двусторонний винт 17. Двустороннйй винт 17 может свободно вращаться в подшипниковом узле 15, и поэтому для обеспечения силового равновесия двустороннего винта 17 необходимо, чтобь1 крутящие моменты, создаваемые еГо наружной и внутренней несамотормозящимися резьбами, были одинаковы по величине и раэнонаправлены. Вращение от промежуточного вала 18 через зубчатые колесо 19 и шестерню 10 передается на вал 8, Вращение от втулки 20 через зубчатый венец 22, вал 23 с шестернями 24 и 25 и зубчатую шестерню 11 передается на вал 9.

Обе кинематические цепи имеют одинакбвый коэффициент передачи, однако вторая производит изменение направления вращения.

Конструкция станка позволяет автоматически уравновесить два технологических усилия обкатки, действующих са стороны инструментов на заготовку, что дает возможность избежать возникновения вибраций и уменьшить

5 бб нагрузку на узлы станка, что обеспечивает повышение качества получаемых иэделий и увеличивает срок службы станка.

Формула изобретения

Планетарный обкатной станок, содержащий станину, смонтированный на ней приводной полый шпиндель,с планшайбой, инструмент, закрепленный на валу, несущем шестерню и закрепленном в планшайбе, промежуточный вал, установленный внутри шпинделя и имеющий резьбовой участок, на котором установлен двусторонний винт с внутренней и наружной несамотормозящими резьбами разных направлений, шестерню, смонтированную на промежуточном валу, находящуюся в зацеплении с шестерней вала, а также установленный в шпинделе гидроцилиндр, шток которого связан с двусторонним винтом, о тл и ч а ю шийся тем, что, с целью повышения качества получаемых изделий и увеличения срока службы, он снабжен дополнительным валом с инструментом и шестерней, размещенным на планшайбе симметрично основному валу, втулкой с зубчатым венцом и внутренней резьбой, входящей в зацепление с наружной резьбой двустороннего винта, дополнительным промежуточным валом с двумя шестернями, одна из которых установлена с возможностью взаимодействия с шестерней дополнительного вала, а другая — с зубчатым венцом втулки.

1459766
