Инструмент для отделочной обработки

Инструмент для отделочной обработки

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , к инструментам для обработки со свободным абразивом, а именно к притирам для обработки канавок, и позволяет повысить качество обработки путем увеличения размерной стойкости инструмента. Инструмент состоит из чугунного кольцевого слоя 1 с разрезами, на который нанесены с внутренней и внешней сторон алмазоносные слои 2 шириной, составляющей 10-15 толщины чугунного слоя. При работе более мягкая сердцевина изнашивается , при этом возрастает давление на твердые кромки и они скапываются . Таким образом поддерживается плоскость торца, т.е. инструмент самозатачивается , не допуская скругления кромок. 3 ил.

СОЮЗ COBETСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 В 24 D 5 04

Ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (21) 4270191/40-08 (22) 13.05.87 (46) 23.02.89. Бюл. II 7 (72) М.И.Токарчук (53) 601.922.079 (088.8) (56) Авторское свидетельство СССР

Р 1151443, кл. В 24 D 5/04, 1983. (54) ИНСТРУМЕНТ ДЛЯ ОТДЕЛОЧНОЙ ОБРАБОТКИ (57) Изобретение относится к машиностроению, к инструментам для обработки со свободным абразивом, а именно к притирам для обработки канавок, и позволяет повысить качество обработ„„SU„„1459910 А 1 ки путем увеличения размерной стойкости инструмента. Инструмент состоит иэ чугунного кольцевого слоя 1 с разрезами, на который нанесены с внутренней и внешней сторон алмаэоносные слои 2 шириной, составляюа1ей

l0-157 толщины чугунного слоя. При работе более мягкая сердцевина изнашивается,при этом возрастает давление на твердые кромки и они скалываются. Таким образом поддерживается плоскость торца, т.е. инструмент самозатачивается, не допуская скругления кромок. 3 ил.

1459910

Формула изобретения

Инструмент для отделочной обработки, содержащий концентрично расположенные алмазоносный и чугунный слои, о т л и ч а ю щ и и .с я тем, что, с целью повышения качества обработки путем обеспечения размерной стойкости инструмента, последний снабжен дополнительным алмазоносиым слоем, при этом с каждой стороны чугунного слоя расположен алмазоносный, ширина которого выбрана из условия 10-15Х ширины чугунного слоя..

Составитель Т. Никонорова

Редактор Г.Волкова Техред A.Êðàâ÷óê Корректор Н. Король

Заказ 399/15 Тираж 663 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5 т

Производственно-полиграфическое г редприятие, r . Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению., к инструментам для обработки со свободным абразивом, а именно к притирам для обработки канавок.

Целью:,изобретения является повышение качества обработки путем обеспечения размерной стойкости инструмента.

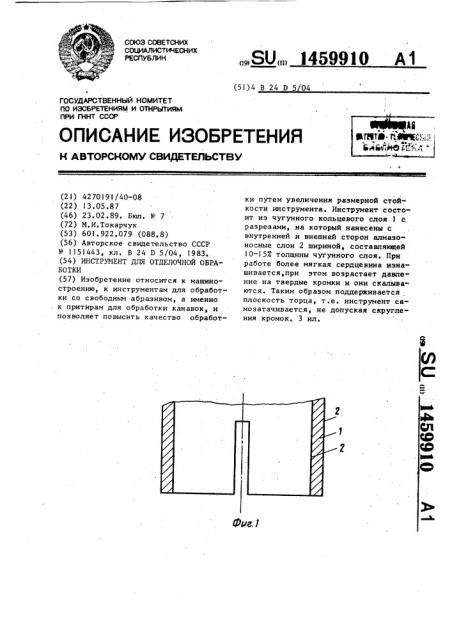

На фиг.l и 2 представлен предлагаемый инструмент; на фиг.3 — обрабатываемая деталь.

Инструмент состоит из чугунного кольцевого слоя 1 с разрезами, на которую нанесены с внутренней и виеш-15 ней сторон алмазоносные слои 2 шириной, составляющей 10»»15Х ширины чугунного кольцевого слоя 1. Эта ширина алмазоносных слоев была определена опытным путем и является оптимальной.2р

При их ширине, превышающей максимальное указанное значение, не происходит скалывания их кромок, и на обрабатываемой детали возникают канавки.

При толщине алмазоносных слоев, мень-25 шей минимального указанного предела, не достигается эффект их самозатачивания, и на обрабатываемой детали остаются скругления.

Инструмент вставляют в обрабаты- gp ваемую канавку неподвижно закрепленной детали. Включают подачу абразивной суспензии и вращение инструмента, который, увлекая абразивные зерна, срезает требуемый слой металла.

В процессе работы более твердые, алмаэосодержащие слои изнашиваются медленнее, чем чугунный и не допускают образование скругления в углах детали. Более мягкий чугунный слой изнашивается, при этом возрастает удельное давление на твердые кромки и они скалываются.

Таким образом .поддерживается плоскостность торца, т.е. инструмент самозатачивается, не допуская скругления кромок.
