Съемный лист корпуса судна

Съемный лист корпуса судна

Иллюстрации

Показать все

Реферат



Изобретение относится к области судостроения и касается конструирования съемных листов корпусов судов. Цель изобретения - упрощение монтажно-демонтажных работ и увеличение полезной площади выреза. Съемный лист корпуса судна содержит полотно 1 с набором 2 и узел крепления съемного листа, включающий откидную планку 9, закрепленную на обухах 4, и отжимной болт 10. Обухи 4 установлены на полотно 1 съемного листа. Свободный конец откидной планки 9 выполнен -с резьбовьм отверстием, в котором размещен отжимной болт 10 с возможностью его перемещения перпендикулярно плоскости полотна 1 съемного листа. 2 ил.

союз советских социАлистичЕскихРеспУБлик (5ц 4 В 63 В 5/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОсудАРстВенный комитет

ПО ИЗОБРЕТЕНИЯМ И 0THPblTHSIM ги и гкнт сссР (21) 4220135/40-11 (22). 30.03.87 (46) 23,02.89. Вюл. Р 7 (72) Н.И. Михальчук, А.В. Нехаев и Е.К. Розстемберская (53) 629 ° 12.011.88(088.8) (54) СЬЕМНЫЙ ЛИСТ КОРПУСА СУДНА, (57) Изобретение относится к области судостроения и касается конструирова. ния съемных листов корпусов судов.

Цель изобретения — упрощение монтажно-демонтажных работ и увеличение

„„Я0„„3459967 А 1 полезной площади выреза. Съемный лист корпуса судна содержит полотно I с набором 2 и узел крепления съемного листа, включающий откидную планку 9, закрепленную на обухах 4, и отжимной болт 10. Обухи 4 установ- лены на полотно 1 съемного листа.

Свободный конец откидной планки 9 выполнен с резьбовым отверстием, в

<отором размещен отжимной болт 10 с возможностью его перемещения перпендикулярно плоскости полотна 1 съемного листа. 2 ил.

1459967

Формула изобретения

Фиг, 2

Составитель В. Долгих

Техред М.Дидык Корректор М, Шароши

Редактор С. Пекарь

Заказ 401/18 Тираж 374 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

С

Производственно-полиграфическое предприятие, r- Ужгород, ул. Проектная, 4

Изобретение относится к судостроению и касается конструирования съем ных листов корпусов судов.

Бель изобретения.- упрощение монтажно-демонтажных работ и увеличение полезной площади выреза.

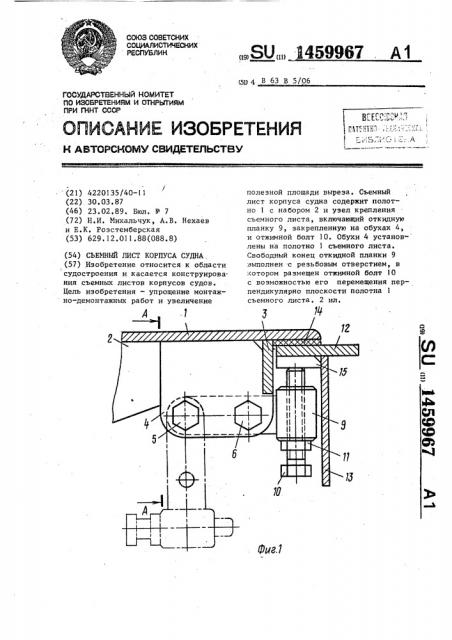

На фиг. 1 показан съемный лист корпуса судна, общий вид; на фиг.2разрез А-А на фиг 1.

Съемный лист корпуса судна содер- жит полотно 1 с набором 2, обводную полосу 3, расположенную по периметру полотна съемного листа. Перпендикулярна обводной полосе 3 к полотну 1 съемного листа приварены обуха 4 с двумя отверстиями каждый. К обухам

4 с помощью болтов 5 и 6 с гайками

7 и шайбами 8 закреплена откидная планка 9.

Свободный конец откидной планки

9 имеет резьбовое отверстие, в котором установлен отжимной болт 10 с контргайкой Il.

Съемный лист установлен на вырезе обшивки корпуса судна 12 с набором

13 через уплотнение 14.

В случае недостаточной толщины обшивки корпуса судна в местах крепления отжимных болтов 10 дополнительно устанавливаются планки 15.

Чтобы установить съемный лист на вырез, необходимо откидные планки 9.с отиимными болтами IO и контргайками

11 зафиксировать в горизонтальном по ложении с помощью болтов 5 и 6 с гай-, ками 7 и шайбами 8, Плотность закры- тия регулируется отжимными болтами 10.

Для демонтажа съемного листа отдают отжимные болты 10 с койтргайка

10 ми 11, а затем гайки 7 болтов 6, которые вынимаются из отверстий обухов

4, и откидные планки 9 с болтами 10 и контргайками 11 поворачивают на болтах 5 на 90

Съемный лист корпуса судна, содержаший полотно с набором и узел крепления съемного листа, влючающий откидную планку, закрепленную на обухах, и болт, о т л и ч а ю щ и й— с я тем, что, с целью упрощения . монтажно-демонтажных работ и увели" ения полезной площади выреза обуха на которых закреплена откидная планка,установлены на полотне съемного листа, а свободный конец откидной планки выполнен с резьбовым отвер" стием, в котором размещен болт с вазможностью его перемещения перпендикулярно плоскости полотна съемного листа.
