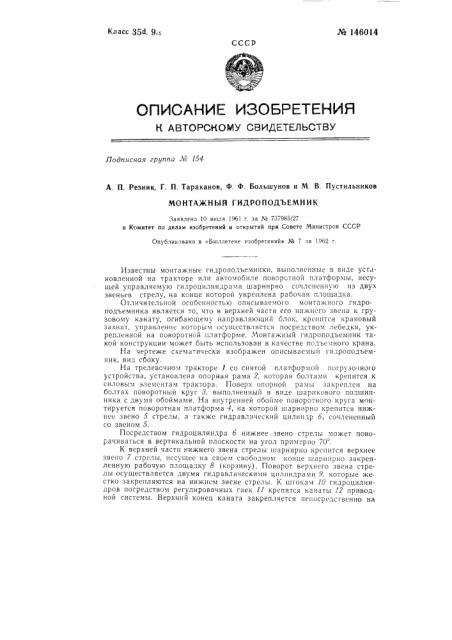

Класс 35d, 9л № 146014

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л9 154

А. П. Резник, Г. П. Тараканов, Ф. Ф. Большунов и М. 8. Пустильников

МОНТАЖНЫЙ ГИДРОПОДЪЕМНИК

Заявлено IO июля 1961 г. за ¹ 737985/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений> № 7 за 1962 г.

Известны монтажные гидроподъемники, выполненные в виде усгановленной на тракторе или автомобиле поворотной платформы, несущей управляемую гидроцилиндрами шарнирно сочлененную из двух звеньев стрелу, на конце которой укреплена рабочая площадка.

Отличительной особенностью описываемого монтажного гидроподъемника является то, что в верхней части его нижнего звена к грузовому канату, огибающему направляющий блок, крепится крановый захват, управление которым ocущсствляется посредством лебедки, укрепленной на поворотной платформе. Монтажный гидроподъемник такой конструкции может быть использован в качестве подъемного крана.

На чертеже схема ически изображен описываемый ги:1роподъемник, вид сбоку.

На трелевочном тракторе 1 со снятой платформой погрузо1ного устройства, установлена опорная рама 2, которая болтами крепится к силовым элементам трактора. Поверх опорной рамы закреплен на болтах поворотный круг 3, выполненный в виде шарикового подшипника с двумя обоймами. На внутренней обойме поворотного круга монтируется поворотная платформа 4, на которой шарнирно крепится нижнее звено 5 стрелы, 3 также гидравлический цилиндр б, сочлененный со звеном 5.

Посредством гидроцилиндра б нижнее звено стрелы может поворачиваться в вертикальной плоскости на угол примерно 70 .

К верхней части нижнего звена стрелы шарнирно крепится верхнее звено 7 стрелы, несущее на своем свободном конце шарнирно закрепленную рабочую площадку 8 (корзину). Поворот верхнего звена стрелы осуществляется двумя гидравлическими цилиндрами 9, которые жестко закрепляются на нижнем звене стрелы. К штокам 10 гидроцилиндров посредством регулировочных гаек 11 крепятся канаты 12 приводной системы. Верхний конец каната закрепляется непосредственно на № 146014 барабанах 13 шарнирного соединения звеньев стрелы, а нижний конец, огибая нижний направляющий ролик, также закрепляется «а барабанах 13.

При движении штоков гидроцилиндров вправо или влево обеспечивается складывание или подъем верхнего звена стрелы. Закрепленная на конце верхнего звена корзина посредством следящей системы 14 при различных положениях стрелы сохраняет вертикальное положение.

С боковых сторон поворотной платформы монтируются механизм 15 ее поворота и пульт управления 16. На верхнем конце звена 5 уcTBI3313лен направляющий блок 17 грузового крюка 18. Один конец каната 19 крепится к верхней части звена 5, а другой, охватывая направляющий блок, — непосредственно наматывается на барабан грузовой лебедки 20. Привод грузовой лебедки и механизма поворота осуществляется от гидромоторов (на 1ертсже не показано). Устойчивость гидроподьемника в рабочем положении обеспечивается под действием веса трактора и навесного оборудования, а также дополнительным противовесом 21, укрепленным на поворотной платформе.

Управление гидроподъемником производится дистанционно с пульта управления 22, размещенного на рабочей площадке 8.

Для использования тягового каната 28 трелевочной лебедки 24 он выводится через направляющие барабаны опорной стойки 25 в переднюю часть трактора.

Описываемый гидроподъемник может быть смонтирован на автомобильном самоходном шасси и может быть ис1юльзован в качестве стрслового крана.

Предмет изобретения

Монтажный гидроподъемник, выполненный в виде смонтированной на самоходном шасси поворотной платформы, несущей поворотную в вертикальной плоскости стрелу, cocTQHLUóþ из шарнирно сочлененных звеньев, верхнее из которых оборудовано плогцадкой или корзиной для размещения рабочих, отл ич а ю гци и с я тем, что, с целью использования его в качестве крана, на платформе смонтирована лебедка для навивания подьемного каната, несу1цсго крано13ь1й з11хват и огибаю1цего оооротпый блок, 3 IIIIoil ioliill lii 13 ве13хпе11 часTii нижнеl о звена стрелы. № 146014
