Изобретение относится к арматурным каркасам железобетонных элементов, работающих на сжатие. Позволяет повысить несущую способность каркаса. Он содержит продольную арматуру в виде коробчатых элементов 1 с рядами отверстий 2 в стенках и закрепленные в них поперечные стержни 3, диаметр которых меньше диаметра отверстий . Элементы 1 установлены по углам граней железобетонного изделия 4 и в полости каждого из них в диагонально противоположном углу закреплен продольный стержень 5. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Е04 С5 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4271252/29-33 (22) 29.06.87 (46) 23.02.89. Бюл. № 7 (71) Магнитогорский горно-металлургический институт им. Г. И. Носова (72) А. А. Варл-амов (53) 691.87-427 (088.8) (56) Авторское свидетельство СССР № 621849, кл. Е 04 С 5/06, 1976.

Авторское свидетельс г СССР № 1! 76042, кл. Е 04 С 5, Ъ, 1984.

Заявка Японии Л . 6 - — 1464, кл. Е 04 С 5/065, оиублнк. 1985.

ÄÄSUÄÄ1460156 А I (54) АРМАТУРНЫЙ КАРКАС ДЛЯ ЖЕЛЕЗОБЕТОННОГО ИЗДЕЛИЯ (57) Изобретение относится к арматурным каркасам железобетонных элементов, работающих на сжатие. Позволяет повысить несущую способность каркаса. Он содержит продольную арматуру в виде коробчатых элементов 1 с рядами отверстий 2 в стенках и закрепленные в них поперечные стержни 3, диаметр которых меньше диаметра отверстий. Элементы 1 установлены по углам граней железобетонного изделия 4 и в полости каждого из них в диагонально противоположном углу закреплен продольный стержень 5. 2 ил.

1460156

Формула изобретения

Составитель В. Герасимов

Редактор A. Мотыль Текред И. Верее Корректор H. Король

Заказ 418/28 Тираж 640 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, !01

Изобретение относится к .арматурным каркасам железобетонных элементов, работак1щих на сжатие.

Цель изобретения — повышение несущей способности арматурного каркаса.

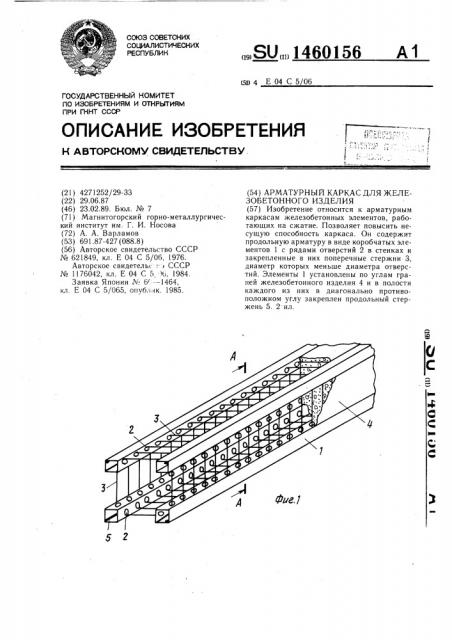

На фиг. 1 изображен арматурный каркас, общий вид; на фиг. 2 — разрез А — А на фнг. 1.

Арматурный каркас содержит продольную арматуру в виде коробчатых элементов с рядами отверстий 2 в стенках и закрепленные в них поперечные стержни 3, диаметр которых меньше диаметра отверстий. Элементы 1 установлены по углам граней железобетонного изделия 4 и в полости каждого из них в диагонально противоположном углу закреплен продольный стержень 5.

В составе железобетонного изделия бетон заполняет полость каждого коробчатого элемента 1 за счет того, что диаметр отверстий в его стенках больше диаметра поперечных стержней 2. При этом обеспечивается получение эффекта обоймы не только внутри элементов I, но и в бетонном теле изделия между ними, что достигается за счет повышения жесткости продольной арматуры и включения в работу поперечных стержней.

Продольные стержни позволяют повысить напряжение сжатия. Кроме того, они позволяют сместить центр тяжести продольной арматуры к ребру граней железобетонного изделия, что приводит к увеличению плеча внутренней пары сил, к повышению несущей способности предлагаемого ар10 матурного каркаса и тем самым к повышению прочности железобетонных изделий.

Арматурный каркас для железобетонного изделия, содержащий продольную арматуру в виде коробчатых элементов с рядами отверстий в стенках и закрепленные в них поперечные стержни, диаметр которых меньше диаметра отверстий, отличающийся тем, что, с целью повышения его несущей способности, коробчатые элементы установлены по углам граней железобетонного изделия и в полости каждого нз них, в диагонально противоположном углу закреплен продольный стержень.
